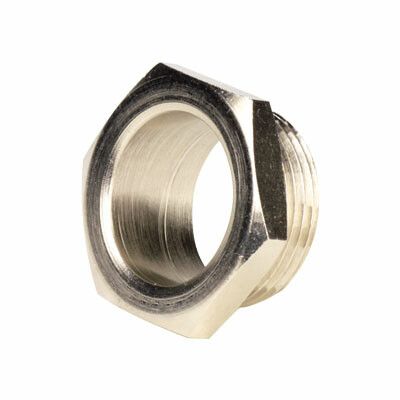

Втулка защитная М50х1.5 DKC 6052-50 ДКС

Втулка защитная М50х1.5 DKC - элемент для безопасного ввода кабеля в оборудование, защищающий изоляцию от перегибов и механических повреждений. Бренд DKC и артикул 6052-50 указывают на серию Cosmec, предназначенную для надёжной фиксации в промышленных условиях.

Назначение и область применения

Втулка защитная М50х1.5 DKC устанавливается в отверстия корпусов оборудования - например, распределительных щитов, станков, панелей управления - чтобы защитить кабель от перетирания, порезов и деформации при проходе через металлическую стенку. Подходит для кабелей с внешним диаметром до 44 мм. Применяется там, где важна долговечность и герметичность: на производстве, в энергетике, транспорте, автоматизированных системах.

Технические характеристики

• Резьба: M50×1.5 - метрическая резьба с шагом 1,5 мм, совместима с гайками и переходниками стандарта ISO
• Внутренний диаметр: 44 мм - позволяет свободно пропускать кабели с оболочкой этого размера
• Материал: никелированная латунь - коррозионностойкий сплав с антикоррозийным покрытием, выдерживает влажную среду и химически активные пары
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 м на 30 минут
• Тип изделия: втулка - не является кабельной вставкой, требует установки снаружи и фиксации гайкой

Совместимость и монтаж

Втулка защитная М50х1.5 DKC монтируется в подготовленное отверстие в стенке оборудования. Для фиксации требуется гайка M50×1.5 - она не входит в комплект и заказывается отдельно. Установка выполняется вручную: втулка вставляется в отверстие, после чего гайка затягивается снаружи. Герметизация обеспечивается за счёт плотного прилегания к поверхности, без необходимости уплотнителей. Диаметр отверстия в оборудовании должен соответствовать наружному размеру резьбы - не менее 50 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP67 по классификации IEC 60529. Никелирование латуни снижает риск электрохимической коррозии, что делает втулку безопасной для использования в зонах с повышенной влажностью и агрессивными средами. Соответствие стандартам гарантирует стабильность работы в промышленных сетях.

Преимущества

• Гладкая внутренняя поверхность предотвращает повреждение изоляции кабеля даже при частых перемещениях
• Никелированная латунь устойчива к окислению, не требует регулярной замены
• Высокая степень защиты IP67 допускает применение в сырых помещениях, на улице, в пищевой и фармацевтической промышленности
• Универсальная резьба M50×1.5 совместима с большинством стандартных креплений

Ограничения применения

• Не предназначена для высоких давлений - не используйте в трубопроводах под давлением выше атмосферного
• Не подходит для кабелей с внешним диаметром более 44 мм - возможен перегиб и повреждение жил
• Требует обязательной фиксации гайкой; без неё втулка не будет удерживать кабель и теряет герметичность
• Не рекомендовано использование в средах с постоянным воздействием открытого пламени или температурой свыше +85 C

Примеры использования

• Ввод кабеля питания в шкаф управления станком CNC
• Фиксация сигнальных кабелей в датчиковой панели на конвейере
• Проход кабеля через стенку влагозащитного корпуса насосной станции
• Подключение кабелей к пультам в цехах с мойкой оборудования

Практические советы

• Перед монтажом проверьте, что отверстие в корпусе точно соответствует наружному диаметру резьбы - 50 мм. Несоответствие вызывает люфт и потерю герметичности
• Затягивайте гайку руками до упора, затем слегка - не переусердствуйте, чтобы не деформировать резьбу
• Если кабель слишком тонкий, используйте уплотнительное кольцо внутри втулки - иначе он будет болтаться
• Для многожильных кабелей с жесткой оболочкой перед вводом сделайте плавный радиус изгиба - так продлевается срок службы изоляции
• Артикул 6052-50 - единственный вариант в серии Cosmec с этой резьбой; аналоги других брендов могут иметь отличную точность резьбы или толщину стенки
