Втулочный изолятор Д=70 мм со шпилькой и крепежом (2 шт) PROxima | BSS70FA EKF

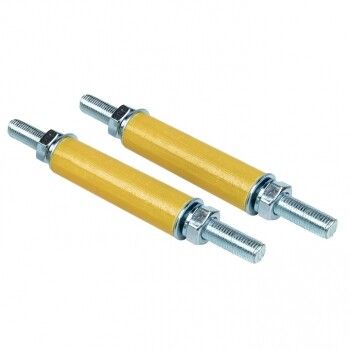

Втулочный изолятор диаметр 70 мм со шпилькой и крепежом (2 шт) от EKF серии PROxima предназначен для механической фиксации и электроизоляции силовых шин в низковольтных распределительных устройствах. Комплект из двух изоляторов обеспечивает надёжную установку медной или алюминиевой шины толщиной 5–10 мм.

Назначение и область применения

Втулочные изоляторы используются для крепления и изоляции плоских медных или алюминиевых шин в низковольтных КУН (комплектных устройств низкого напряжения): щитах, ячейках, распределительных пунктах. Применяются там, где требуется жесткая фиксация проводящих элементов с сохранением электрической изоляции между ними и заземленными корпусами. Подходят для сборок с одной или двумя шинами на одном уровне - например, в системах питания станков, конвейеров, центробежных насосов.

Технические характеристики

• Наружный диаметр: 12 мм - размер опорной поверхности, влияющий на устойчивость к нагрузкам;
• Резьба: М8 - позволяет закрепить шпильку гайкой M8; совместима с большинством стандартных крепёжных элементов;
• Поддерживаемая толщина шины: 5 мм и 10 мм - соответствует типовым требованиям ГОСТ 9080;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качество изготовления;
• Количество в комплекте: 2 штуки - один комплект рассчитан на одну точку крепления шины с обоих торцов.

Совместимость и монтаж

Втулочный изолятор диаметр 70 мм со шпилькой и крепежом (2 шт) устанавливается через предварительно просверленные отверстия в шине. Шпилька проходит через отверстие в шине, после чего фиксируется гайкой сверху и снизу. Для правильной сборки:

• Не используйте более тонкие шины - риск деформации;
• Затягивайте гайки равномерно, чтобы избежать перекоса шины;
• Проверьте соответствие диаметра отверстия в шине внутреннему диаметру изолятора - он должен быть чуть больше 8 мм;
• Изоляторы работают в паре: два экземпляра необходимы для одного участка крепления.

Безопасность и стандарты

Изделие изготовлено из высококачественного термореактивного пластика, обеспечивающего стабильную диэлектрическую прочность даже при повышенных температурах. Соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Сертифицировано в рамках системы качества EKF PROxima.

Преимущества

• Высокая механическая прочность - выдерживают значительные усилия при монтаже и работе;
• Стабильная изоляция при колебаниях температур - подходят для помещений с изменяющимся микроклиматом;
• Фиксированная форма - не деформируются под давлением шины;
• Комплект из двух единиц исключает необходимость докупать отдельные детали.

Ограничения применения

• Не для шин толще 10 мм - возможна потеря герметичности контакта и снижение изоляционных свойств;
• Не рекомендовано применение вне закрытых щитов - открытое расположение повышает риск повреждения внешним воздействием;
• Не предназначены для работы в условиях постоянного погружения в жидкости или агрессивных средах - материал не имеет защиты IP67/68.

Примеры использования

• Крепление фазных шин в распределительном щите типа ЩО-70;
• Сборка шинопровода в автоматических линиях производства;
• Установка вводных шин в модульных подстанциях малой мощности;
• Альтернатива дорогостоящим керамическим изоляторам в бюджетных проектах.

Практические советы

• Перед монтажом проверьте наличие трещин и дефектов на поверхности изолятора - даже микро-трещины снижают пробивное напряжение;
• При использовании алюминиевых шин применяйте антикоррозийную смазку на контактных поверхностях;
• Для многократной сборки/разборки храните запасные изоляторы - они не восстанавливаются после механического повреждения;
• Обязательно соблюдайте шаг между соседними изоляторами - минимум 100 мм на каждые 100 А тока, согласно нормам ПУЭ.
