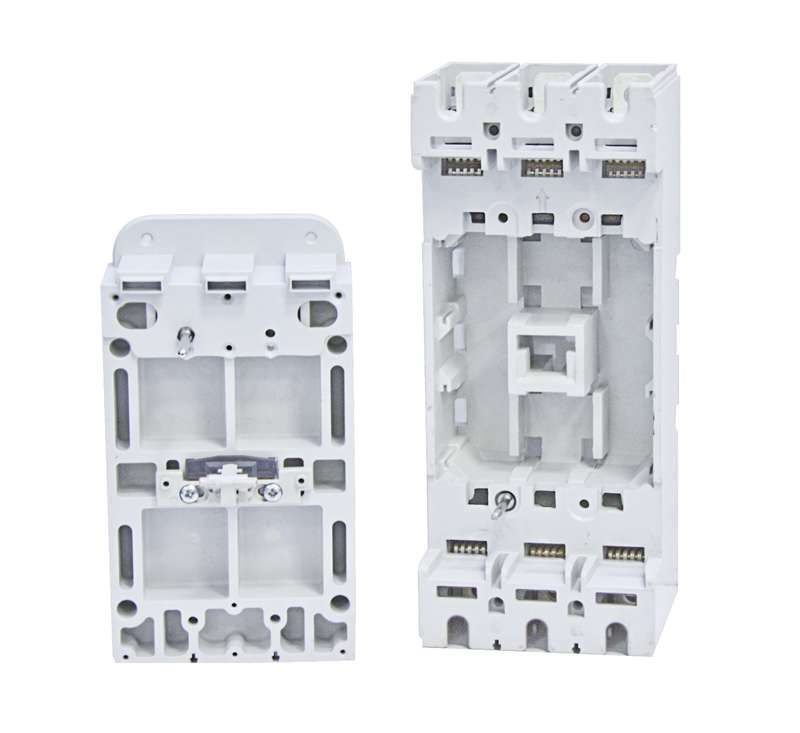

Устройство втычное для ВА04-35Про с передним присоединением | 7001240 Контактор (Legrand)

Устройство втычное с передним присоединением для контактора BA04-35Про, DRX (K-Pro BA04-3х) от Контактор Ульяновск предназначено для быстрого подключения и замены контакторов в распределительных щитах. Артикул 7001240 обеспечивает надёжный контакт без инструментов, что особенно удобно при частой смене оборудования.

Назначение и область применения

Это втычное устройство используется исключительно с контакторами серии BA04-35Про. Оно позволяет легко подключить или отключить контактор, просто вставив его в гнездо с передней стороны - без необходимости откручивать провода. Подходит для установки в шкафах управления на производствах, в системах автоматизации, на конвейерах и станках, где требуется частый сервис или модульная сборка.

Технические характеристики

• Тип: втычное устройство с передним присоединением
• Совместимо с: контакторами BA04-35Про
• Исполнение: DRX (K-Pro BA04-3х)
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Максимальный рабочий ток: соответствует номиналу контактора BA04-35Про (до 35 А)

Совместимость и монтаж

Устройство совместимо **только** с контакторами BA04-35Про. Нельзя использовать с другими сериями, даже от того же бренда. Монтаж выполняется в DIN-рейку 35 мм. Гнездо фиксируется в щите, после чего контактор вставляется в него спереди до характерного щелчка. Для демонтажа достаточно потянуть за рычаг или кнопку сбоку - провода остаются на месте, не требуют переподключения.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для коммутационной аппаратуры. Обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим элементам при установленном контакторе. Не предназначен для работы во взрывоопасных зонах или на улице.

Преимущества

• Замена контактора занимает менее 30 секунд - без отсоединения проводов
• Снижает риск ошибок при подключении - все контакты уже правильно расположены в гнезде
• Удобна для обслуживания в труднодоступных местах - доступ со стороны фронта
• Не требует специальных инструментов - работает руками

Ограничения применения

• Не применяется с контактными устройствами других типов - например, BA04-18 или K-Pro другого исполнения
• Не рассчитан на работу в условиях повышенной запылённости, влаги или температур ниже -25C
• Не подходит для цепей переменного тока выше 690 В
• Не рекомендуется для постоянного подключения/отключения более 10 раз в час - возможен износ механических контактов

Примеры использования

• Автоматизированные линии на заводе - быстрая замена отказавшего контактора без остановки всей системы
• Щиты управления насосными станциями - возможность ремонта без отключения питания всего шкафа
• Обучающие стенды - студенты работают с реальным оборудованием, не рискуя повредить проводку

Практические советы

• Перед установкой проверьте, чтобы контактор BA04-35Про был полностью выключен и отключён от сети
• Убедитесь, что гнездо устройства чистое - пыль или окислы снижают надёжность контакта
• При монтаже не используйте силу - если контактор не встаёт до щелчка, проверьте правильность ориентации
• Для долгой службы периодически осматривайте контакты внутри гнезда - при нагреве или искрении они могут потребовать очистки
• Артикул 7001240 всегда заказывайте вместе с оригинальным контактором BA04-35Про - совместимость гарантирована только в паре
