Кабельный ввод для труб. IP55. д.32мм | 54532 DKC ДКС

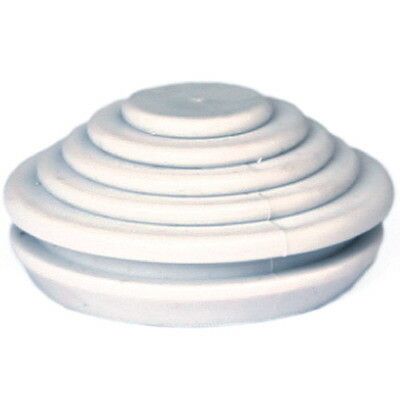

Кабельный ввод DKC Express 54532 предназначен для герметичного прохода кабелей и труб диаметром до 32 мм через стенки шкафов, щитов и распределительных коробок. Этот сальник обеспечивает защиту IP55, легко монтируется без резьбы и подходит для систем Express от производителя DKC.

Назначение и область применения

Кабельный ввод DKC Express 54532 используется для безопасного вывода кабелей из электрических шкафов, распределительных коробок и других устройств, где требуется защита от пыли и воды. Подходит для внутренней проводки в помещениях, а также для монтажа в монолитном бетоне. Может применяться в системах Express от DKC - например, при подключении армированных труб 6UF серии Express к корпусам Viva.

Технические характеристики

• Тип: сальник (срезаемый, без резьбы)
• Наружный диаметр трубы: 32 мм
• Диапазон уплотнения кабеля: 14–32 мм
• Герметизируемый диапазон: 14–30 мм
• Степень защиты: IP55 (защита от пыли и струй воды)
• Материал: пластик, без галогенов
• Рабочая температура: от –25 C до +60 C
• Толщина стенки: 0,1–2 мм
• Цвет: светло-серый
• Номинальный размер PG: 40

Совместимость и монтаж

Кабельный ввод DKC Express 54532 совместим с трубами серии Express диаметром 32 мм, а также с другими кабелями и рукавами, имеющими наружный диаметр в пределах 14–32 мм. Устанавливается путём просверливания отверстия нужного размера в стенке шкафа или коробки - сальник просто вставляется в отверстие и фиксируется за счёт уплотнительной части. Нет необходимости в резьбе, болтах или специальных инструментах. Для точной подгонки под диаметр кабеля верхняя часть сальника можно срезать ножницами или ножом - это позволяет использовать один элемент для нескольких типов кабелей.

Безопасность и стандарты

Устройство соответствует требованиям IP55 - защищает от попадания пыли (не полностью, но в количестве, не нарушающем работу оборудования) и от водяных струй под любым углом. Материал изготовлен без галогенов, что снижает выделение токсичных веществ при перегреве или возгорании. Температурный диапазон –25…+60 C делает его пригодным для большинства промышленных и бытовых условий.

Преимущества

• Легкий и быстрый монтаж - не требует резьбы, сварки или крепежа
• Срезаемая конструкция позволяет точно подогнать под диаметр кабеля
• Высокая герметизация даже при изменении толщины кабеля в пределах 14–30 мм
• Поддерживает целостность системы Express от DKC
• Экологически безопасный материал без галогенов

Ограничения применения

• Не предназначена для установки на трубы диаметром более 32 мм
• Не подходит для постоянного погружения в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется для открытого монтажа на фасадах зданий под прямыми осадками - лучше использовать с дополнительными кожухами
• Не работает с кабелями менее 14 мм в диаметре - возможна потеря герметичности

Примеры использования

• Ввод кабелей в шкаф управления станком через стенку из металлического листа
• Проход кабелей через бетонную плиту при скрытой прокладке в монолитном доме
• Подключение труб 6UF серии Express к корпусам Viva в распределительных коробках
• Фиксация кабелей в автоматических пультах управления на заводах

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен находиться между 14 и 30 мм для надёжной герметизации
• Если кабель слишком тонкий (менее 14 мм), используйте термоусадку или хомутик вокруг него перед введением в сальник
• При сверлении отверстия в стенке шкафа соблюдайте допуск +-0,5 мм - отверстие должно быть чуть меньше 32 мм, чтобы сальник плотно сел
• Срезая лишнюю часть сальника, делайте ровный горизонтальный срез - это сохраняет эстетику и функциональность
• DKC Express 54532 идеально сочетается с другими компонентами серии Express - выбирайте всю систему от одного производителя для максимальной совместимости
