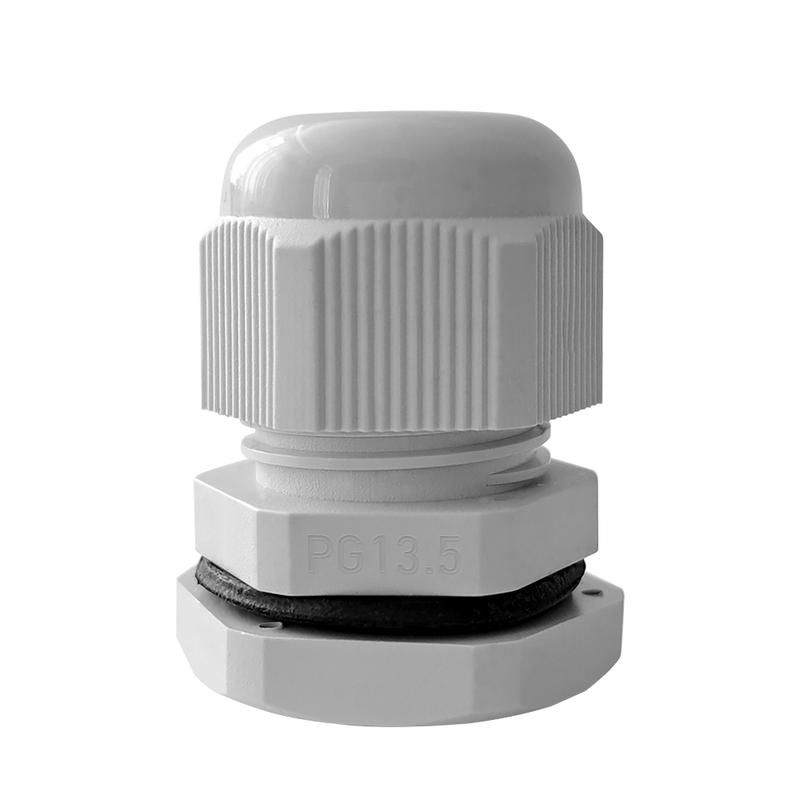

Ввод кабельный (сальник) PG-13.5 IP68 сер. TOKOV ELECTRIC TKE-PG-13.5-G

Ввод кабельный (сальник) PG-13.5 IP68 серия от TOKOV ELECTRIC - надёжный элемент для герметичного ввода кабелей в корпуса оборудования, обеспечивающий защиту от пыли и воды даже при длительном воздействии. Подходит для установки в условиях повышенной влажности, на улице или в промышленных средах.

Назначение и область применения

Ввод кабельный (сальник) PG-13.5 IP68 серия используется для фиксации и герметизации кабелей при проходе через стенки электрошкафов, распределительных щитов, станков и другого оборудования. Обеспечивает плотную посадку кабеля и предотвращает попадание влаги, пыли и других внешних загрязнений внутрь устройства. Применяется там, где важна высокая степень защиты - например, на производстве, в пищевой промышленности, на открытых площадках или в системах автоматизации.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-13.5
• Шаг резьбы: 1,41 мм
• Диапазон диаметров кабеля: 6–11 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим веществам и механическим нагрузкам
• Температурный режим работы: от –40 C до +80 C
• Цвет: серый (RAL 7035)
• Тип уплотнения: эластичное кольцо из термостойкого материала, обеспечивает герметичность за счёт сжатия вокруг кабеля

Совместимость и монтаж

Ввод кабельный (сальник) PG-13.5 IP68 серия совместим со стандартными отверстиями под резьбу PG-13.5. Устанавливается в подготовленное отверстие в корпусе с помощью резьбового соединения. Для монтажа требуется ключ или плоскогубцы - затягивать следует равномерно, чтобы не повредить пластиковую резьбу. Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 6–11 мм: слишком тонкий кабель не будет достаточно зажат, а слишком толстый - деформирует уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60529 для классификации степени защиты IP68. Материал полиамид (PA) не выделяет токсичных веществ при нагреве и устойчив к большинству масел, смазок и слабых растворителей, используемых в промышленности.

Преимущества

• Высокий уровень защиты IP68 - выше, чем у обычных IP67, позволяет использовать в условиях постоянной влажности или временного погружения
• Пластиковый корпус не подвержен коррозии, в отличие от металлических аналогов
• Работает в широком температурном диапазоне - подходит для холодных регионов и жарких цехов
• Герметизация достигается за счёт компрессии уплотнительного кольца - не требует клея или дополнительных средств
• Серый цвет (RAL 7035) хорошо сочетается с промышленным оборудованием и не бросается в глаза

Ограничения применения

• Не предназначен для кабелей с диаметром менее 6 мм или более 11 мм - возможна потеря герметичности
• Пластиковая резьба не рассчитана на частые демонтажи - после нескольких сборок/разборок может возникнуть люфт
• Не рекомендуется для кабелей с жёсткой бронированной оболочкой - уплотнительное кольцо не сможет её эффективно сжать
• Не применяется в средах с постоянным воздействием сильных кислот, щелочей или органических растворителей - материал PA имеет ограниченную химическую стойкость

Примеры использования

• Подключение кабелей питания и управления к промышленным контроллерам внутри шкафов на заводах
• Ввод кабелей в датчики уровня жидкости, установленные на открытом воздухе
• Фиксация кабелей в системах автономного освещения, работающих в сырых помещениях
• Закрытие входных отверстий в пультах управления на линиях конвейера

Практические советы

• Перед установкой протяните кабель через сальник - так легче добиться равномерного сжатия уплотнения
• Если кабель близок к минимальному диаметру (6 мм), можно использовать термоусадку для увеличения его объема перед вводом
• При монтаже в толстые стенки корпуса убедитесь, что глубина отверстия достаточна для полного вхождения резьбы
• Для многожильных кабелей с мягкими изоляционными оболочками - проверяйте, чтобы они не сплющивались при затяжке
• Артикул tke-pg-13.5-g - единственный в линейке TOKOV ELECTRIC с такой комбинацией PG-13.5 и IP68; другие модели имеют меньшую степень защиты
