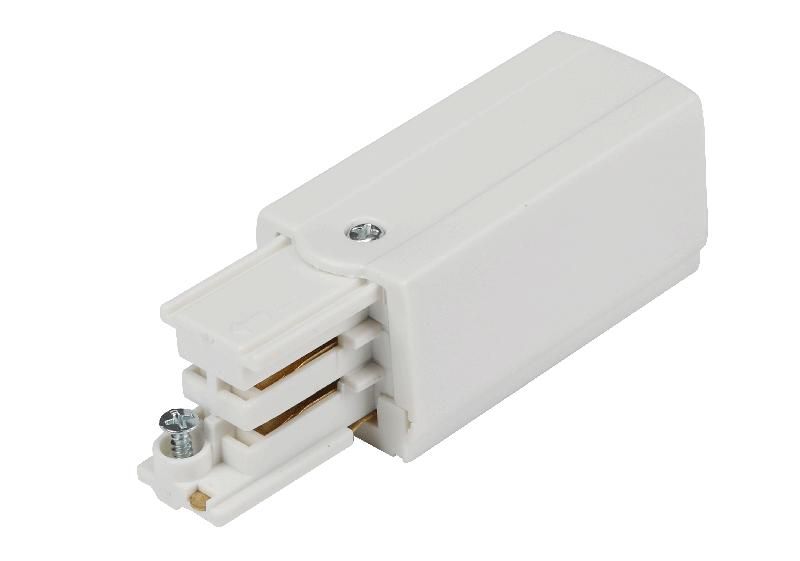

Ввод питания левый RS 3C TRACK PCL WH 65х32мм бел. 19131021016

Ввод питания левый RS 3C TRACK PCL 65х32 мм белый - устройство для безопасного подключения трековой системы освещения к сети 230–400 В. Подходит для установки в системах с трехфазным питанием, обеспечивает надежный контакт и совместим с шинными проводниками. Бренд Русский Свет, артикул 19131021016.

Назначение и область применения

Ввод питания левый RS 3C TRACK PCL 65х32 мм белый используется для подачи электроэнергии в трековые системы освещения. Устанавливается на левой стороне трека и служит точкой входа для трехфазной сети. Применяется в коммерческом и промышленном освещении: торговых залах, выставочных помещениях, складах, мастерских. Подходит для систем, где требуется гибкое распределение светильников по длине трека.

Технические характеристики

• Количество фаз: 3
• Номинальное напряжение: 230–400 В
• Максимальная мощность на одну фазу: 3700 Вт
• Класс защиты: I (заземление обязательно)
• Материал корпуса: пластик
• Цвет: белый
• Габариты: 65 × 32 мм
• Поддерживает подключение к шине: да

Совместимость и монтаж

Ввод питания левый RS 3C TRACK PCL 65х32 мм белый совместим с трековыми системами, соответствующими стандарту RS 3C TRACK. Монтируется на левом конце трека с помощью механического защелкивающегося крепления. Для подключения необходимо использовать шину, которая входит в комплект трека - она передает ток от ввода к светильникам. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2. Обязательно соблюдать полярность и порядок фаз при подключении.

Безопасность и стандарты

Устройство имеет класс защиты I - требует обязательного подключения к защитному заземлению. Напряжение 230–400 В соответствует европейским нормам для промышленного оборудования. Материал корпуса - самозатухающий пластик, устойчив к перегреву. Соответствует требованиям безопасности для внутренней установки в сухих помещениях.

Преимущества

• Стандартный формат - легко заменить при ремонте или модернизации
• Интеграция с шиной исключает необходимость внешних проводов внутри трека
• Высокая нагрузочная способность - позволяет подключать несколько мощных светильников на одной фазе
• Белый цвет гармонирует с большинством современных трековых систем

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли
• Только для трековых систем типа RS 3C TRACK - несовместим с другими сериями
• Запрещено использование без заземления - риск поражения током
• Не рекомендуется для цепей с частыми перегрузками выше 3700 Вт/фаза

Примеры использования

• Освещение торгового зала с 8 LED-светильниками по 400 Вт каждый - суммарная нагрузка 3200 Вт, равномерно распределена по трем фазам
• Производственный участок с регулируемыми spot-светильниками на треке длиной 3 метра
• Выставка с изменяемой сценографией - светильники перемещаются по треку, питание подается через один ввод

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230–400 В - превышение может повредить контакты
• Обязательно используйте заземляющий провод - даже если система кажется “работающей” без него
• При подключении шины убедитесь, что она плотно вошла в пазы ввода - плохой контакт вызывает нагрев
• Не устанавливайте ввод питания рядом с источниками тепла - температура выше +40C снижает срок службы пластика
• Артикул 19131021016 - единственный вариант для левостороннего ввода в серии RS 3C TRACK; правосторонний аналог отличается по номеру
