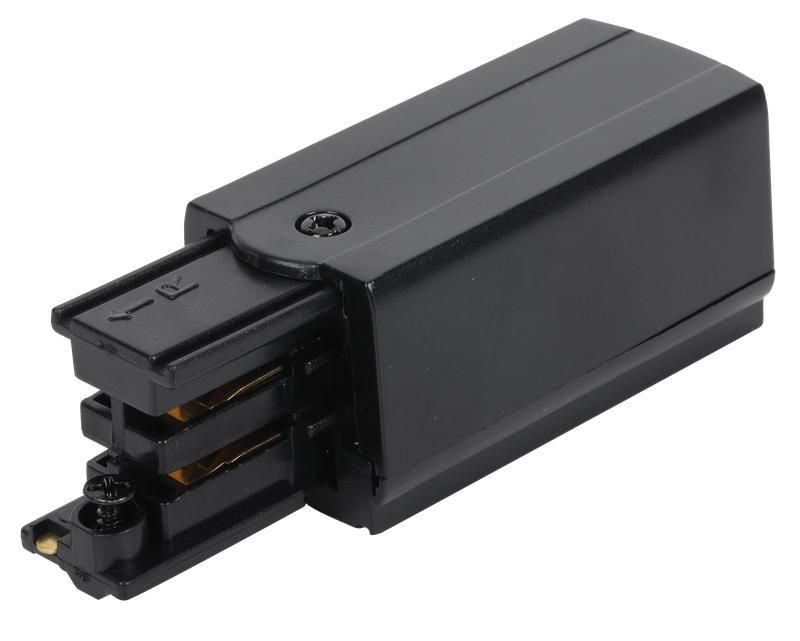

Ввод питания правый RS 3C TRACK PCR BK 65х32мм черн. 19131021021

Ввод питания правый RS 3C TRACK PCR BK 65х32 мм черный - устройство для безопасного подключения трековой системы освещения к сети 230–400 В. Подходит для установки в промышленных и коммерческих объектах, где требуется надежное распределение энергии по трем фазам. Бренд Русский Свет, артикул 19131021021.

Назначение и область применения

Ввод питания правый RS 3C TRACK PCR BK 65х32 мм черный предназначен для подключения трековой системы освещения к трехфазной электросети. Устройство устанавливается на конце трека и обеспечивает подачу электроэнергии на все светильники, закрепленные по всей длине системы. Применяется в торговых залах, выставочных помещениях, складах и других местах, где используется модульное освещение на направляющих.

Технические характеристики

• Количество фаз: 3 - позволяет равномерно распределить нагрузку между всеми фазами сети, снижает перегрузку одной из них.
• Номинальное напряжение: 230...400 В - совместим с сетями переменного тока в Европе и странах СНГ, включая 380 В.
• Максимальная мощность на фазу: 3700 Вт - каждая фаза может нагружаться до этого значения, суммарная мощность системы - до 11 100 Вт.
• Класс защиты: I - требует обязательного подключения к заземляющему проводнику (PE) для безопасности.
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток.
• Цвет: черный - маскирует следы загрязнений, соответствует современным дизайнерским решениям.
• Размеры: 65×32 мм - компактная форма, легко интегрируется в стандартные трековые системы.
• Поддержка подключения шины: да - позволяет соединяться с внутренней токоведущей шиной трека без дополнительных кабельных соединений.

Совместимость и монтаж

Устройство совместимо с трековыми системами, имеющими стандартную ширину и тип контактов, используемые производителем Русский Свет. Монтируется на правый торец трека - важно проверить соответствие геометрии входного отверстия. Для подключения используются клеммы внутри корпуса: к ним подводятся три фазы (L1, L2, L3), ноль (N) и заземление (PE). Кабели должны иметь сечение не менее 1,5 мм2. После установки необходимо затянуть клеммы контрольным моментом - не допускается перетягивание.

Безопасность и стандарты

Ввод питания правый RS 3C TRACK PCR BK 65х32 мм черный соответствует требованиям класса защиты I, что обязывает использовать заземление. Напряжение 230–400 В указывает на применение в сетях TN-S или TN-C-S. Устройство не имеет сертификата IP - не предназначено для работы во влажных средах или на улице. Эксплуатация возможна только в сухих помещениях с температурой от +5C до +40C.

Преимущества

• Интеграция с шиной - исключает внешние провода, повышает эстетику и надежность соединения.
• Высокая мощность на фазу - позволяет подключать много светильников без риска перегрева.
• Стандартные размеры - легко заменяется на аналогичные модели других производителей при необходимости.
• Черный цвет - гармонирует с большинством трековых систем и потолочных решений.

Ограничения применения

• Не подходит для влажных помещений (ванная, бассейн, холодильные камеры) - отсутствует защита по IP.
• Требует заземления - нельзя использовать в старых системах без PE-проводника.
• Не рассчитан на постоянную перегрузку выше 3700 Вт/фаза - превышение вызовет перегрев и выход из строя.
• Совместим только с треками, поддерживающими правостороннее подключение - не работает на левых концах или в центре трека.

Примеры использования

• Освещение в крупном продуктовом супермаркете - трековая система с 15 светодиодными светильниками, каждый по 200 Вт, общая нагрузка - 3000 Вт на фазу.
• Выставка автозапчастей - точечное освещение на треке, подключенное через этот ввод питания.
• Логистический центр - освещение рабочих зон с использованием трехфазного питания для равномерного распределения нагрузки.

Практические советы

• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером.
• Проверьте, чтобы посадочные отверстия трека точно совпадали с формой ввода - не форсируйте установку.
• Используйте кабели с медными жилами - алюминий не рекомендован из-за окисления и плохого контакта.
• После монтажа протестируйте работу всех светильников - один неплотно затянутый контакт может вызвать мерцание или отказ.
• Артикул 19131021021 - храните его при заказе запасных частей; он уникален для этой модели от Русский Свет.
