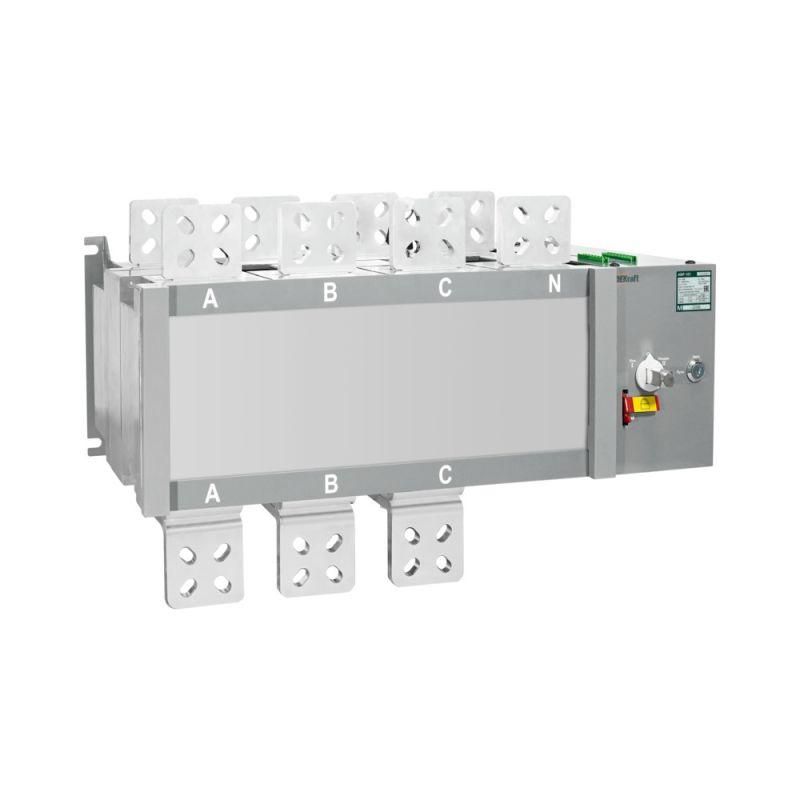

Ввод резерва автоматический АВР АВР-105 3п 400А 12.6кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42056DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 400А, 3P, 12.6кА АВР-105 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления электроэнергией в критически важных системах - от промышленных предприятий до ЖКХ.

Назначение и область применения

АВР-105 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при аварийном отключении одного из них. Обеспечивает непрерывную работу оборудования, где недопустимы простои: насосные станции, системы вентиляции, лифты, серверные, производственные линии, медицинские учреждения и другие объекты с высокими требованиями к надежности питания.

Монтируется в ГРЩ, ячейках ВРУ и аналогичных распределительных устройствах. Подходит как для новых проектов, так и для модернизации существующих систем.

Технические характеристики

• Номинальный ток: 400 А - способен работать с мощными нагрузками, типичными для крупных потребителей.
• Количество полюсов: 3P - управление трехфазной сетью 380/400 В.
• Кратковременная устойчивость к току КЗ: 12,6 кА - обеспечивает безопасную работу даже при значительных аварийных токах.
• Реверсивный выключатель-разъединитель с моторным приводом - позволяет выполнять переключение без ручного вмешательства.
• Наличие сухих контактов - для подключения внешних сигналов (например, от контроллеров, сигнализаций, SCADA).
• Вспомогательные клеммы и дополнительная клемма - обеспечивают гибкую интеграцию в системы контроля и защиты.
• Компактный разъединитель - снижает занимаемое место в шкафу, упрощает обслуживание.

Совместимость и монтаж

АВР-105 совместим с выключателями-разъединителями и реверсивными переключателями напряжения, что позволяет использовать его в составе уже установленных решений. Монтаж выполняется в соответствии с нормами ПУЭ - на вертикальной плоскости, с доступом для обслуживания со всех сторон.

Подключение проводов осуществляется через верхние и нижние зажимы. Для работы с моторным приводом требуется подача управляющего напряжения (обычно 220 В AC или DC - уточняйте в документации производителя). Сухие контакты и вспомогательные клеммы позволяют легко интегрировать устройство в системы автоматизации.

Безопасность и стандарты

АВР-105 соответствует требованиям к устройствам класса IEC 60947-3 и IEC 60947-6-1 для коммутационных аппаратов с моторным приводом. Конструкция исключает случайное одновременное замыкание обоих источников питания - предотвращается “параллельное включение”. Все механические блокировки выполнены в соответствии с принципом “блокировка против параллельного включения”.

Преимущества

• Высокая надежность благодаря механической блокировке и реверсивному механизму - минимизирует риск человеческой ошибки.
• Интеграция с системами автоматизации через сухие контакты и вспомогательные клеммы - удобно для удаленного мониторинга.
• Компактная форма - экономит место в шкафах, особенно важно при ограниченном пространстве.
• Не требует постоянного наблюдения - полностью автономная работа после настройки.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации - не имеет IP-защиты, указанной в спецификации.
• Требует стабильного управляющего напряжения для привода; при его отсутствии переключение невозможно.
• Не рассчитан на частые циклы переключения (более 1–2 раз в день) - длительная эксплуатация при частом включении может сократить срок службы привода.
• Не поддерживает функции регулировки времени задержки или фазового сдвига - все параметры фиксированы.

Примеры использования

• Жилой комплекс: резервирование питания лифтов и систем пожарной безопасности.
• Производственный цех: обеспечение работы CNC-станков при сбоях в сети.
• Транспортная инфраструктура: питание светофоров, систем видеонаблюдения на железнодорожных переездах.
• Медицинский центр: поддержка жизнеобеспечивающих приборов при отключении основного питания.

Практические советы

• Перед монтажом проверьте соответствие номинала вашего источника (основного и резервного) - 400 А и 380 В +-10%. Превышение тока вызовет срабатывание защиты или повреждение аппарата.
• Обязательно используйте сухие контакты для передачи состояния АВР-105 в систему учета и контроля - это позволит своевременно реагировать на отказы.
• При установке в ГРЩ соблюдайте минимальный зазор вокруг корпуса - не менее 10 см с каждой стороны для теплоотвода и доступа к клеммам.
• Проверяйте состояние контактов и механизмов разъединителя каждые 6–12 месяцев - особенно при частых переключениях.
• Для долговечности привода избегайте ручного воздействия на рычаг - он заблокирован для предотвращения повреждений.
