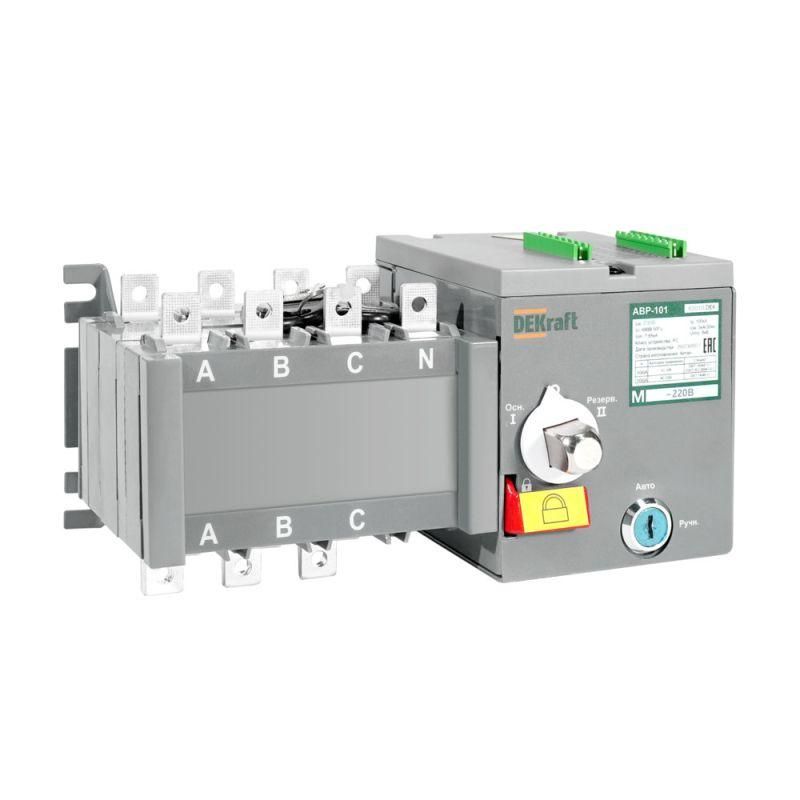

Ввод резерва автоматический АВР АВР-101 4п 40А 5кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42023DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 40A, 4P, 5кА АВР-101 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления электроснабжением в распределительных щитах промышленных, коммерческих и жилых объектов.

Назначение и область применения

АВР-101 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования, требующего высокой степени надежности. Применяется в ГРЩ, ВРУ и других распределительных устройствах на объектах: промышленных предприятиях, ЖЭКах, больницах, транспортных узлах, логистических центрах и объектах с критичной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А
• Число полюсов: 4P (трехфазная сеть + ноль)
• Кратковременная прочность на короткое замыкание: 5 кА
• Тип переключения: реверсивный с механической блокировкой
• Привод: электромоторный, управляемый внешним сигналом
• Сухие контакты: есть - для передачи сигнала состояния в систему контроля
• Вспомогательные клеммы: есть - для подключения датчиков, контроллеров, индикации
• Дополнительная клемма: предусмотрена - для заземления или внешнего управления
• Конструкция: компактный разъединитель встроен в корпус, исключает случайное включение

Совместимость и монтаж

АВР-101 совместим с любыми выключателями-разъединителями и реверсивными переключателями напряжения, соответствующими классу 40 А/5 кА. Монтируется в шкафы ГРЩ или ВРУ с глубиной не менее 300 мм. Подключение осуществляется через верхние и нижние клеммы - входы от двух источников, выход к нагрузке. Для работы требуется внешний управляющий сигнал (например, от контроллера АВР или PLC). Кабели до 25 мм2 допускаются к подключению. Напряжение питания моторного привода - 220 В AC, подается отдельно.

Безопасность и стандарты

АВР-101 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для аппаратов коммутационных. Конструкция предотвращает одновременное замыкание обоих источников благодаря механической блокировке. Защита от самопроизвольного включения достигнута за счет фиксированного положения рычага. Сертифицирован для эксплуатации в помещениях категории IP40.

Преимущества

• Механическая блокировка исключает параллельное питание - безопаснее, чем электронные аналоги
• Моторный привод позволяет удаленно управлять переключением без ручного вмешательства
• Сухие контакты и вспомогательные клеммы обеспечивают интеграцию с системами SCADA и АСУ ТП
• Компактный дизайн снижает потребность в свободном месте внутри шкафа
• Интегрированный разъединитель выполняет функцию отключения для обслуживания - не нужен дополнительный рубильник

Ограничения применения

• Не предназначен для частого переключения более 10 раз в час - возможен износ механизмов
• Не работает без внешнего управления; не имеет встроенной логики определения аварии - требует подключения к контроллеру
• Не рассчитан на постоянную работу в условиях повышенной влажности (IP40) - запрещено использование вне помещений
• Поддерживает только два источника питания - не подходит для трехканальных систем
• Требуется стабильное напряжение 220 В для питания моторного привода - при его отсутствии переключение невозможно

Примеры использования

• ГРЩ многоквартирного дома - переключение с городской сети на дизель-генератор при отключении света
• Цех с CNC-станками - сохранение работы при сбое основного питания
• Лифтовые системы - обеспечение аварийного освещения и движения при отключении
• Клиники и серверные комнаты - поддержка жизненно важного оборудования
• Железнодорожные станции - питание сигнализации и связи от резервного источника

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров шкафа - АВР-101 занимает место, эквивалентное двум стандартным модулям DIN
• Обязательно подключите сухие контакты к системе мониторинга - они покажут текущее состояние (основной/резервный источник)
• При использовании с PLC убедитесь, что сигнал на включение привода длится минимум 1 секунду - недостаточно времени вызывает сбой переключения
• Не используйте АВР-101 в сетях с частотой ниже 45 Гц или выше 65 Гц - возможны сбои в работе моторного привода
• Регулярно проверяйте механическую часть: смазывайте шестерни каждые 6–12 месяцев, особенно при частом переключении
• При проектировании учтите, что нулевой провод также разрывается - важно соблюдать полярность при подключении N-проводов
