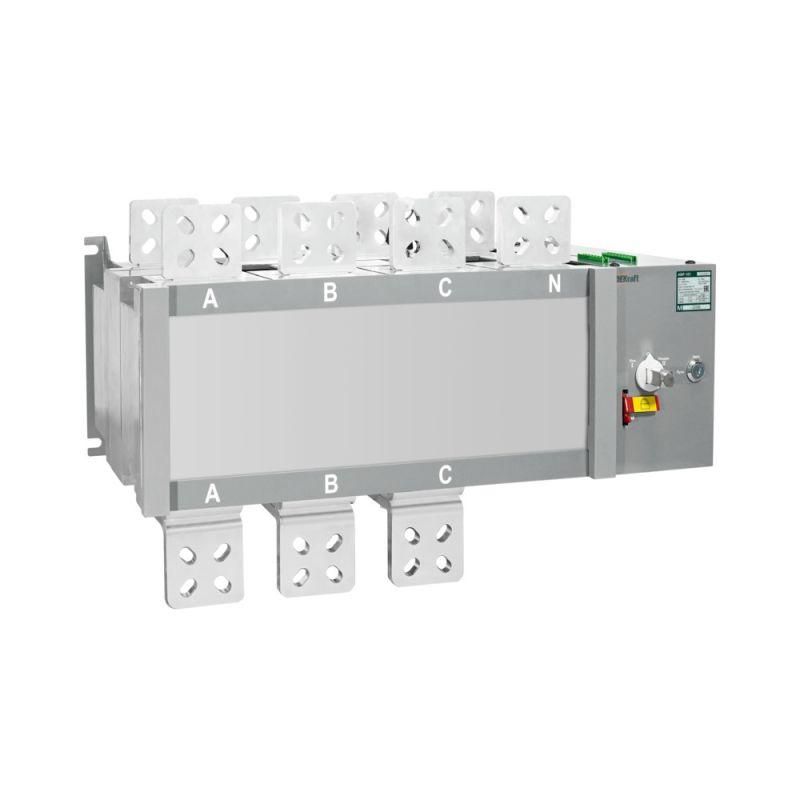

Ввод резерва автоматический АВР АВР-105 4п 630А 12.6кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42062DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 630A, 4 полюса, 12.6кА, серия АВР-105 от DEKraft обеспечивает бесперебойное питание критичных нагрузок за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного функционирования в составе ГРЩ и ВРУ на промышленных, коммерческих и инфраструктурных объектах.

Назначение и область применения

АВР-105 используется для автоматического переключения питания между двумя источниками переменного тока - основным и резервным - при отказе одного из них. Обеспечивает непрерывную работу оборудования, чувствительного к перебоям: насосы, системы вентиляции, освещение эвакуационных путей, оборудование медицинских учреждений, серверные помещения, конвейеры и другие критически важные потребители.

Подходит для установки в главные распределительные щиты (ГРЩ), вводно-распределительные устройства (ВРУ) и аналогичные шкафы на объектах энергетики, ЖКХ, транспорта, производства и торговли.

Технические характеристики

• Номинальный ток: 630 А - способен работать с мощными нагрузками, типичными для крупных зданий и производственных линий;
• Число полюсов: 4 - позволяет контролировать все фазы и ноль одновременно, исключая риск перекоса;
• Кратковременная устойчивость к току КЗ: 12,6 кА - соответствует требованиям для сетей с высокой короткозамкнутой мощностью;
• Реверсивный выключатель-разъединитель - механически надежная система переключения с четко определёнными положениями “Основной” / “Резервный” / “Выкл.”;
• Моторный привод - обеспечивает дистанционное и автономное управление без ручного вмешательства;
• Сухие контакты - позволяют подключить внешние сигнализации, контрольные цепи или систему SCADA;
• Вспомогательные клеммы - используются для передачи состояния переключения (например, “Работает от резерва”) в систему управления;
• Компактный разъединитель - снижает габариты устройства и упрощает монтаж в ограниченных пространствах;
• Дополнительная клемма - даёт возможность подключения внешних устройств защиты или контроля.

Совместимость и монтаж

АВР-105 совместим с любыми выключателями-разъединителями и реверсивными переключателями напряжения, что позволяет использовать его как модуль в существующих распределительных системах. Устройство рассчитано на монтаж в стандартные шкафы ГРЩ/ВРУ с глубиной не менее 800 мм.

Для правильной установки требуется:

• Обеспечение доступа к задней части аппарата для подключения кабелей и вспомогательных цепей;
• Фиксация на DIN-рейке или плите согласно технической документации;
• Подключение входных и выходных фаз, нулевого провода и заземления с соблюдением цветовой маркировки;
• Использование кабелей с сечением, соответствующим 630 А (обычно 2×150–2×185 мм2);
• Настройка времени переключения через внешний контроллер (не встроен в устройство).

Безопасность и стандарты

АВР-105 проектировалось с учетом требований ГОСТ Р 50030.3 и МЭК 60947-3 для аппаратов коммутации и разъединителей. Конструкция предотвращает случайное одновременное замыкание обоих источников питания благодаря механической блокировке реверсивного механизма. Наличие разъединителя гарантирует видимый разрыв цепи при обслуживании - соответствие нормам безопасности при работе под напряжением.

Преимущества

• Механическая надежность - отсутствие сложной электроники повышает долговечность в условиях запыленности, вибраций и температурных колебаний;
• Простота диагностики - состояние переключения легко проверить визуально или по сигналам сухих контактов;
• Модульность - можно интегрировать в уже установленные щиты без реконструкции;
• Поддержка удаленного контроля - сухие контакты и вспомогательные клеммы позволяют подключить систему мониторинга;
• Совместимость с различными типами резервных источников - дизель-генераторы, UPS, вторые ЛЭП.

Ограничения применения

• Не предназначен для работы в средах с повышенной взрывоопасностью - не имеет взрывозащиты Ex;
• Не содержит встроенный контроллер АВР - требует внешнего управления (например, реле контроля напряжения или PLC);
• Не работает при отсутствии напряжения на обоих источниках - не является источником питания;
• Максимальная рабочая температура не указана - следует избегать установки в местах с нагревом выше +40C без принудительного охлаждения;
• Не подходит для частого ручного переключения - механизм рассчитан на аварийные режимы, а не на ежедневные операции.

Примеры использования

• Жилой комплекс: обеспечение света, лифтов и пожарной сигнализации при отключении основного питания;
• Производственный цех: сохранение работы конвейера и ЧПУ-станков при сбое сети;
• Транспортная инфраструктура: питание систем видеонаблюдения и светофоров на железнодорожных переездах;
• Медицинский центр: поддержка жизнеобеспечивающего оборудования во время перебоев электроэнергии;
• Телекоммуникационный узел: работа серверов и базовых станций при отключении основного кабеля.

Практические советы

• Перед монтажом проверьте совпадение номинала (630 А) и тока КЗ (12,6 кА) с расчетными значениями вашей сети - не допускайте завышения нагрузки;
• Используйте кабели с медными жилами и качественной изоляцией - низкое качество проводки вызывает перегрев при длительной нагрузке;
• Подключите сухие контакты к системе сбора данных - это позволит получать журнал событий и своевременно реагировать на сбои;
• Проверяйте механическую блокировку после установки - она должна препятствовать одновременному включению двух источников;
• При использовании с дизель-генератором убедитесь, что он успевает набрать обороты до момента переключения - задержка более 5 секунд может нарушить работу чувствительной нагрузки;
• Регулярно проверяйте исправность моторного привода - особенно в пыльных или влажных помещениях - смазка и чистота контактов продлевают срок службы АВР-105.
