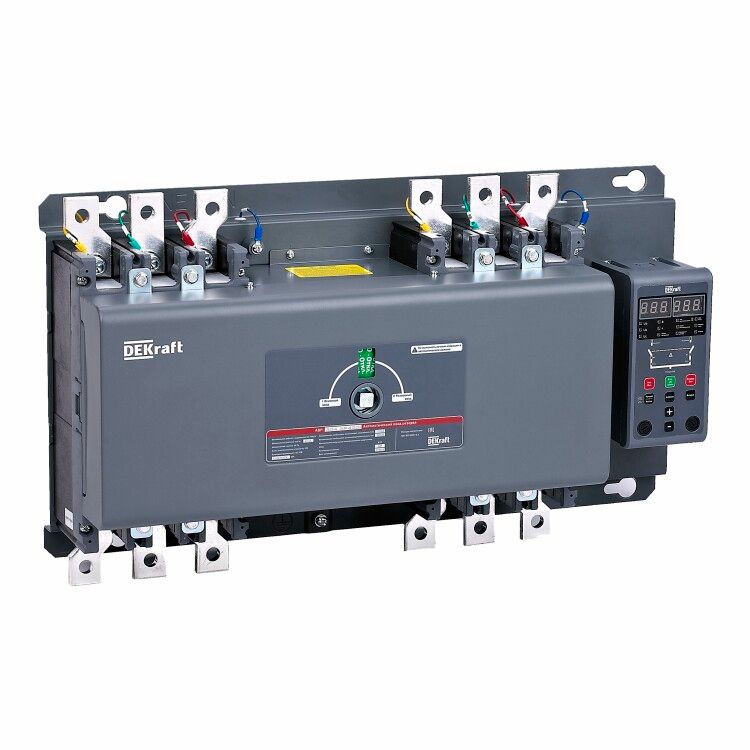

Ввод резерва автоматический АВР АВР-305 4п 500А 50кА на авт. выкл. с выносн. блоком управления DEKraft 41156DEK APC

Автоматический ввод резерва (АВР) на автоматический выключатель с выносным блоком управления 500А, четырехполюсный, 50кА, АВР-305 от DEKraft предназначен для бесперебойного питания критически важных нагрузок за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство обеспечивает надежную работу в промышленных системах с высокими требованиями к устойчивости .

Назначение и область применения

Автоматический ввод резерва (АВР) на автоматический выключатель с выносным блоком управления 500А, четырехполюсный, 50кА, АВР-305 используется там, где недопустимы простои из-за отключения энергоснабжения. Он автоматически переключает питание с основной линии на резервную при исчезновении напряжения на основном входе и возвращает питание назад после восстановления. Подходит для объектов с повышенными требованиями к надежности: промышленные предприятия, медицинские учреждения, серверные комнаты, системы жизнеобеспечения, насосные станции, эскалаторы и другие критические потребители.

Технические характеристики

• Номинальный ток: 500 А - способен коммутировать большие нагрузки, соответствует требуемой мощности для крупных распределительных щитов.
• Число полюсов: 4 - управление всеми фазами и нулевым проводником одновременно, что необходимо для трехфазных сетей с TN-S/TN-C-S заземлением.
• Номинальное напряжение: 400 В - рассчитан на использование в промышленных трёхфазных сетях 400/230 В.
• Разрывная способность: 50 кА - способен безопасно отключить цепь даже при максимальном КЗ, характерном для современных подстанций.
• Тепловая защита: да - встроена в каждый автоматический выключатель, предохраняет от перегрузок длительного действия.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не предназначено для установки во влажных или запылённых средах без дополнительного кожуха.
• Uimp = 8 кВ: импульсная прочность изоляции - устройство выдерживает кратковременные скачки напряжения до 8 киловольт, типичные для грозовой активности.
• Способ монтажа: монтажная плата - требуется установка в сборный щит с жестким креплением, не является самостоятельным модулем.
• Выносной блок управления: позволяет удалённо контролировать состояние АВР, получать сигналы и выполнять диагностику через внешние интерфейсы.
• Съёмная рукоятка: повышает безопасность при обслуживании - можно демонтировать для предотвращения случайного включения.

Совместимость и монтаж

АВР-305 совместим со стандартными DIN-рейками и монтажными платами шириной, соответствующей габаритам четырёхполюсных автоматических выключателей на 500 А. Для правильной работы необходима четкая схема подключения двух источников (основного и резервного) и нагрузки. Комплект поставки включает готовые шины для подключения силовых кабелей и вторичных цепей - это снижает время монтажа и минимизирует риск ошибок. Монтаж следует выполнять только квалифицированным персоналом с соблюдением норм ПУЭ. Обязательна проверка фазировок перед первым включением. Выносной блок управления подключается к контактам сигнализации и требует отдельного питания 24 В постоянного тока (не входит в комплект).

Безопасность и стандарты

АВР-305 проектировалось с учетом требований ГОСТ IEC 60947-6-1 и ГОСТ Р 50030.2. Устройство имеет внутреннюю механическую и электрическую блокировку, препятствующую одновременному замыканию обоих вводов. Это исключает параллельное питание и опасность обратной подпитки. Наличие тепловой защиты и высокой разрывной способности делает его безопасным применение в условиях возможных аварийных режимов. Однако IP20 не допускает установку вне закрытых щитов - работа в открытых помещениях без защиты невозможна.

Преимущества

• Целостная система: все элементы (выключатели, блок управления, шины) собраны в одном корпусе - меньше точек отказа.
• Готовый набор шин: экономит время на монтаже и гарантирует качественную связь между контактами.
• Удаленный контроль: выносной блок позволяет интегрировать АВР-305 в SCADA-системы и осуществлять дистанционную диагностику.
• Функция блокировки: предотвращает ошибочное включение обоих вводов одновременно - ключевой фактор безопасности.
• Подтверждённая разрывная способность 50 кА: подходит для мест с высокой токовой потенциальной опасностью.

Ограничения применения

• Не наружной установки - степень защиты IP20 не защищает от воды, пыли и агрессивной среды.
• Требуется стационарная установка в щите - нельзя использовать как портативное решение.
• Не поддерживает ручное переключение без участия оператора - полностью автоматизирован, ручной режим не предусмотрен.
• Не работает без внешнего питания для выносного блока управления (24 В DC) - при отключении всех источников блок теряет возможность сигнализации.
• Не рекомендован для частых переключений (>10 раз в день) - срок службы механизмов ограничен числом циклов.

Примеры использования

• Производственный цех с линией CNC-станков - сохранение качества продукции при краткосрочных отключениях.
• Центральный щит больницы - обеспечение работы реаниматологической техники и освещения экстренного выхода.
• Жилищно-коммунальный комплекс - поддержание давления в трубопроводах водоснабжения при сбоях в сети.
• Логистический хаб - бесперебойная работа конвейеров и систем видеонаблюдения.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля и номинала автомата - для 500 А используются медные кабели сечением не менее 1×185 мм2.
• Обеспечьте свободный доступ к выносному блоку управления - он нуждается в периодическом осмотре и диагностике.
• Настройте задержки переключения согласно времени восстановления резервного источника - слишком быстрая реакция может вызвать ложные срабатывания.
• Проверьте полярность и фазировку резервного ввода - неверная фазировка приведёт к повреждению оборудования.
• При использовании в составе сложной системы - протестируйте АВР-305 в режиме “симуляции отключения” хотя бы один раз в месяц.
