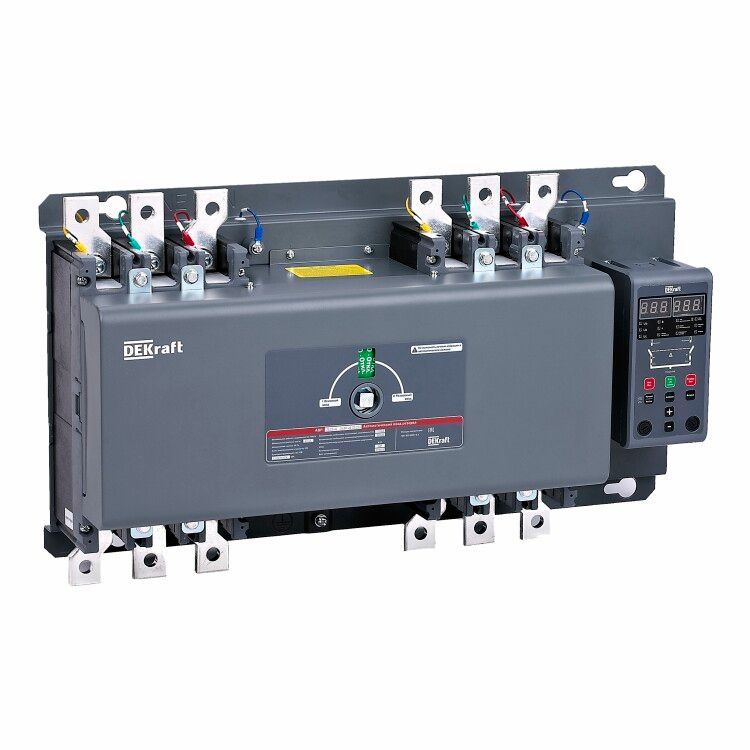

Ввод резерва автоматический АВР АВР-301 4п 50А 25кА на авт. выкл. с выносн. блоком управления DEKraft 41114DEK APC

Автоматический выключатель резервного питания (АВР) 50А, четырехполюсный, 25кА, с выносным блоком управления, серия АВР-301 от DEKraft предназначен для бесперебойного переключения нагрузки между основным и резервным источниками электроэнергии. Устройство обеспечивает защиту от перегрузок и коротких замыканий, контролирует состояние сети и управляется удалённо через выносной блок. Подходит для установки в распределительных щитах промышленных объектов, ЖКХ, медицинских учреждений и других мест, где критично сохранение энергоснабжения.

Назначение и область применения

Автоматический выключатель резервного питания (АВР) 50А, четырехполюсный, 25кА, с выносным блоком управления, серия АВР-301 используется для автоматического переключения электропитания с основного источника на резервный (например, дизель-генератор или второй ввод от ЭЭС) при исчезновении напряжения на основном питании. Обеспечивает восстановление питания без участия оператора. Применяется в системах, где недопустимы простои: насосные станции, системы вентиляции, серверные комнаты, больницы, производственные линии, лифты, пожарная сигнализация.

Технические характеристики

• Тип устройства: Автоматический ввод резерва (АВР)
• Количество полюсов: 4 (трёхфазный + нуль)
• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может коммутировать и длительно проводить
• Разрывная способность: 25 кА - способность безопасно отключить цепь при коротком замыкании с током до 25 тысяч ампер
• Номинальное напряжение: 400 В переменного тока - рассчитано на трёхфазную сеть 380–415 В
• Импульсная прочность (Uimp): 6 кВ - устойчивость к кратковременным скачкам напряжения, например, от грозовых разрядов
• Тепловая защита: Да - встроенные тепловые расцепители защищают от перегрузок по току
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, не защищает от пыли и влаги
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или жесткую плату внутри щита, не имеет собственного корпуса
• Рукоятка: Съёмная - позволяет использовать внешний блок управления, не требует физического доступа к самому выключателю
• Контакты: Нормально открытых (НО) - отсутствуют, управление осуществляется через выносной блок, а не через вспомогательные контакты

Совместимость и монтаж

Автоматический выключатель резервного питания (АВР) 50А, четырехполюсный, 25кА, с выносным блоком управления, серия АВР-301 монтируется на DIN-рейку шириной 35 мм. Для подключения силовых кабелей используются входящие в комплект шины - они позволяют надёжно соединить несколько вводов без лишних переходников. Вторичные цепи (управления, сигналов) подключаются к клеммам на выносном блоке. Кабели должны соответствовать сечению, допустимому для 50 А (обычно 10–16 мм2 медный). Выносной блок управления можно размещать вне щита - например, на стене рядом с пультом управления. Не рекомендуется монтировать устройство в условиях повышенной влажности, запылённости или температур ниже –10 C и выше +40 C из-за ограниченной степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для автоматических выключателей. Защита от сверхтоков реализована в соответствии с классом B (токоограничивающие расцепители). Импульсная прочность 6 кВ обеспечивает соответствие требованиям к перенапряжениям в сетях IT/TT. Отсутствие вспомогательных контактов НО означает, что для передачи состояния в систему SCADA требуется использование внешнего реле или интерфейса выносного блока.

Преимущества

• Выносной блок управления позволяет контролировать и настраивать работу АВР без вскрытия щита
• Объединение всех элементов (выключатели, реле, блок управления) в одном модуле снижает количество точек соединения и повышает надёжность
• Встроенная тепловая защита предотвращает перегрев кабелей и оборудования при длительных перегрузках
• Высокая разрывная способность (25 кА) делает устройство пригодным для установки в зонах с высокими токами КЗ - например, возле трансформаторных подстанций
• Шины в комплекте ускоряют сборку и минимизируют риск ошибок при подключении

Ограничения применения

• Не предназначено для работы во влажных помещениях, на улице или в пыльных средах - степень защиты IP20 не обеспечивает герметичность
• Не поддерживает ручное переключение без выносного блока - нельзя вручную перевести ввод, если блок вышел из строя
• Отсутствуют вспомогательные контакты НО - невозможно напрямую подключить световой индикатор или сигнал в систему без дополнительного реле
• Требуется стабильное питание для выносного блока управления - при отключении обоих вводов он перестаёт работать
• Подходит только для трёхфазных сетей с нулевым проводником - не применяется в однофазных или двухфазных системах

Примеры использования

• Жилой дом с автономным генератором: при отключении электроснабжения от ЭЭС АВР-301 автоматически переводит нагрузку на генератор
• Производственный цех: два ввода от разных трансформаторов - при отказе одного система переходит на резервный без остановки линии
• Клиника: обеспечение бесперебойного питания реанимационного оборудования, ИВЛ, диагностических приборов
• Телефонная станция или серверная: поддержание работы оборудования даже при краткосрочном отключении основного питания

Практические советы

• Перед монтажом проверьте совпадение номинала автомата (50 А) с сечением кабеля и защитными устройствами upstream/downstream
• Убедитесь, что выносной блок управления находится в сухом, легко доступном месте - лучше всего на дверце щита или на стене рядом
• Не используйте этот АВР как обычный рубильник - он не предназначен для частого ручного переключения
• При проектировании учтите, что время переключения зависит от настроек выносного блока - обычно от 0,5 до 5 секунд
• Для интеграции в систему автоматизации подключите выходы блока управления к PLC или SCADA через реле-преобразователи
• Регулярно проверяйте механическую целостность контактов и чистоту клемм - особенно после длительной работы на пределе тока
