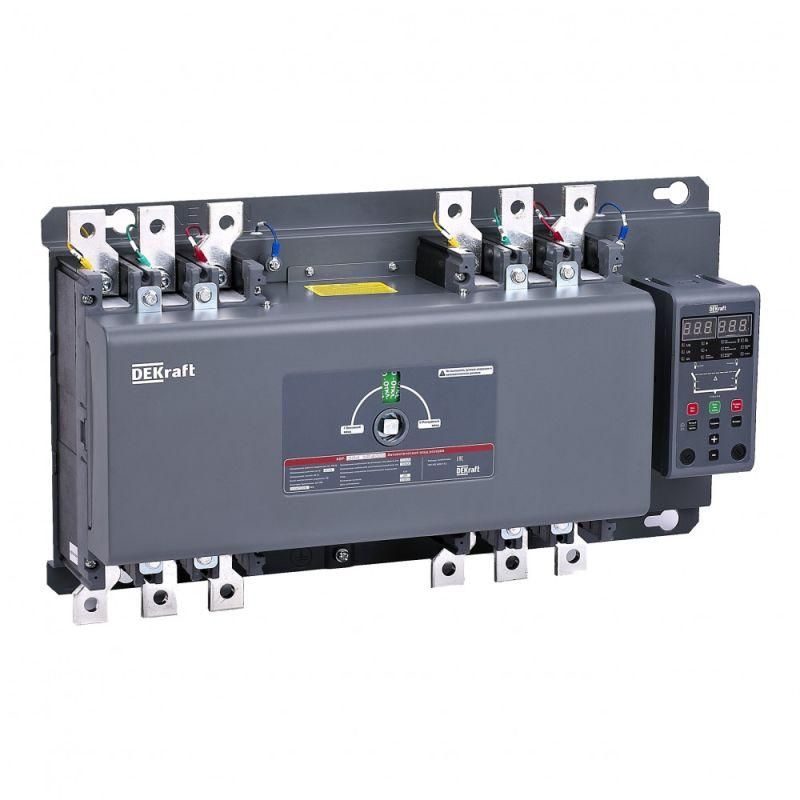

Ввод резерва автоматический АВР АВР-301 3п 10А 25кА на авт. выкл. со встроен. блоком управления DEKraft 41000DEK APC

Автоматический ввод резерва (АВР) на автоматический выключатель со встроенным блоком управления 10А, трехполюсный, 25кА АВР-301 от DEKraft предназначен для бесперебойного питания нагрузки за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство сочетает в себе коммутацию, защиту и управление в одном корпусе, что упрощает установку и снижает риск ошибок при монтаже.

Назначение и область применения

АВР-301 обеспечивает автоматическое переключение между двумя источниками питания - например, от городской сети и дизель-генератора - при исчезновении или проседании напряжения на основном входе. Подходит для объектов, где критично сохранить питание: насосные станции, системы вентиляции, серверные комнаты, медицинское оборудование, аварийное освещение. Устройство не предназначено для частых ручных переключений или работы в качестве обычного рубильника.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может безопасно проводить;
• Трехполюсное исполнение - контролирует все три фазы трёхфазной сети 400 В;
• Разрывная способность: 25 кА - способность отключить цепь при коротком замыкании без выхода из строя;
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В между фазами;
• Тепловая защита: да - встроенная защита от перегрузки по току, срабатывает при длительном превышении номинала;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Uimp = 6 кВ - импульсная прочность изоляции, соответствует требованиям к оборудованию класса III по перенапряжению;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную панель внутри распределительного щита;
• Рукоятка: рычаг поворотный - позволяет визуально определить положение контактов (включен/выключен);
• Количество нормально открытых контактов: 0 - нет свободных вспомогательных контактов для сигнализации или внешнего управления.

Совместимость и монтаж

АВР-301 рассчитан на установку в щитовые камеры с достаточным местом для подключения силовых кабелей и вторичных цепей. Комплект поставки включает шины для подключения фазных и нулевых проводов, а также для управления - это ускоряет сборку и минимизирует количество точек соединения. Монтаж выполняется на DIN-рейку или жесткую металлическую плату. Для правильной работы требуется подключение двух источников питания (основного и резервного) и нагрузки. Обязательно соблюдать полярность и последовательность подключения фаз. Отсутствие вспомогательных контактов требует использования внешних реле или PLC для передачи сигналов состояния.

Безопасность и стандарты

АВР-301 соответствует требованиям IEC 60947-6-1 для автоматических систем ввода резерва. Тепловая защита и разрывная способность 25 кА обеспечивают соответствие нормам безопасности при коротких замыканиях. IP20 допускает использование только во внутренних помещениях с контролируемой средой. Не применяйте в условиях повышенной влажности, запыленности или температур ниже 0 C без дополнительного обогрева.

Преимущества

• Интегрированный блок управления - не требует внешнего контроллера, экономит место и время на проектирование;
• Единый корпус с предварительно смонтированными элементами - снижает вероятность ошибок при сборке;
• Встроенная тепловая защита - защищает как сам АВР, так и подключённую нагрузку от перегрузок;
• Чёткая визуальная индикация положения через рычаг - удобно для оперативного контроля;
• Шины в комплекте - упрощают подключение силовых и управляющих цепей, исключают лишние провода.

Ограничения применения

• Не подходит для однофазных сетей - только трёхфазные 400 В;
• Нет вспомогательных контактов - нельзя напрямую подключить световую сигнализацию или отправить сигнал в SCADA;
• IP20 - нельзя использовать вне помещений, в сырых зонах, на улице или в производственных цехах с брызгами;
• Максимальный ток 10 А - не подходит для мощных нагрузок выше 4–5 кВт при 400 В;
• Требуется стабильное напряжение на обоих источниках - не реагирует на кратковременные просадки менее 0,5 сек.

Примеры использования

• Электроснабжение насосной станции водоснабжения - при отключении электричества автоматически переходит на генератор;
• Система вентиляции в больнице - обеспечивает работу оборудования даже при сбое в основной сети;
• Щитовая малого офиса с резервным UPS - АВР-301 переключает нагрузку на второй источник, если UPS истощился;
• Контроллеры технологических линий - поддерживают работу датчиков и приводов при переходе на резерв.

Практические советы

• Перед монтажом проверьте совпадение фаз между основным и резервным источником - неверная фазировка вызовет отказ или повреждение оборудования;
• Убедитесь, что посадочные размеры монтажной платы соответствуют габаритам АВР-301 - устройство не крепится на стандартную DIN-рейку без адаптера;
• Подключите вторичные цепи (управления) после силовых - чтобы избежать помех и скачков напряжения;
• Если нужна сигнализация состояния, используйте внешнее реле с нормально-замкнутыми контактами;
• Не открывайте корпус во время работы - внутренняя схема находится под напряжением, даже при отключенной нагрузке.
