Ввод резерва автоматический АВР АВР-301 4п 20А 25кА на авт. выкл. со встроен. блоком управления DEKraft 41010DEK APC

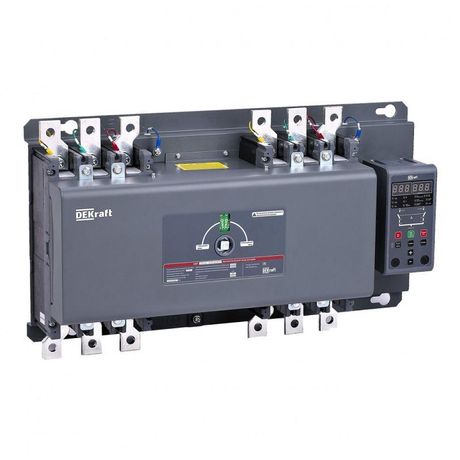

Автоматический ввод резерва (АВР) на автоматический выключатель со встроенным блоком управления 20А, четырехполюсный, 25кА АВР-301 от DEKraft предназначен для бесперебойного питания нагрузок за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство обеспечивает надежную работу в системах, где недопустимы простои, и устанавливается в распределительных щитах с монтажной платой.

Назначение и область применения

АВР-301 используется там, где важно сохранить питание при отказе одного из источников: в медицинских учреждениях, серверных помещениях, промышленном оборудовании, насосных станциях, системах освещения эмерджентного типа. Он автоматически определяет наличие напряжения на основном и резервном вводах, переключает нагрузку и предотвращает одновременное включение обоих источников.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство способно коммутировать и длительно проводить;
• Четыре полюса - позволяет контролировать все фазы и нулевой проводник, что необходимо для трехфазных сетей с TN-S/TN-C-S;
• Разрывная мощность: 25 кА - способность безопасно отключать цепь при коротком замыкании с током до 25 тысяч ампер;
• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазных сетях 400/230 В;
• Тепловая защита: да - встроенная тепловая расцепляющая система защищает от перегрузок по току;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12,5 мм, но не предназначено для работы во влажной среде или на улице;
• Uimp = 6 кВ - импульсная прочность изоляции, соответствует требованиям к оборудованию категории перенапряжений II;
• Способ монтажа: монтажная плата - установка осуществляется на DIN-рейку или специализированную плату внутри щита;
• Тип рукоятки: рычаг поворотный - удобна для ручного переключения вручную при необходимости обслуживания;
• Количество нормально открытых контактов: 0 - сигналы внешней системы управления передаются через отдельные входы, не предусмотрены встроенные сигнализационные контакты.

Совместимость и монтаж

АВР-301 совместим с любыми распределительными щитами, имеющими место для установки модульного оборудования на DIN-рейку. Для подключения используются встроенные шины, которые входят в комплект - они позволяют легко соединить силовые кабели и вторичные цепи без лишних перемычек. Монтаж требует соблюдения правил электромонтажа: заземление корпуса обязательно, кабельные вводы должны иметь герметизацию, если есть риск попадания пыли или влаги. Подключение вторичных цепей (например, для удаленного контроля) выполняется через клеммы, расположенные на боковой стенке устройства.

Безопасность и стандарты

АВР-301 соответствует требованиям ГОСТ IEC 60947-2 и ГОСТ IEC 60947-6-1 для автоматических выключателей и устройств АВР. Защита от перегрузок реализована в соответствии с классом B. Конструкция исключает возможность параллельного включения двух вводов благодаря механической и электронной блокировке. Устройство прошло испытания на импульсную прочность (Uimp=6 кВ), что гарантирует устойчивость к скачкам напряжения.

Преимущества

• Интегрированный блок управления - не требуется внешний контроллер, всё в одном корпусе;
• Объединённая сборка - снижает количество точек соединения, увеличивает надёжность;
• Защита от сверхтоков - сочетает функции автомата и АВР в одном приборе;
• Визуальный контроль состояния - положение рычага показывает текущий активный ввод;
• Шины в комплекте - экономят время на монтаже и минимизируют ошибки подключения.

Ограничения применения

• Не наружной установки - степень защиты IP20 не допускает воздействия воды, пыли, агрессивной среды;
• Не поддерживает управление по протоколам (Modbus, CAN) - отсутствие интерфейсов связи делает невозможным интеграцию в SCADA-системы без внешнего модуля;
• Нет сигнальных контактов - нельзя подключить световую или звуковую сигнализацию напрямую, нужен внешний реле-блок;
• Подходит только для сетей 400 В - не работает в однофазных 230 В или высоковольтных системах выше 480 В.

Примеры использования

• Электроснабжение больницы: основной ввод - городская сеть, резервный - дизель-генератор. АВР-301 переключает питание при отключении энергии;
• Производственный участок: два ввода от разных трансформаторных подстанций. Автоматика исключает остановку конвейера;
• Цифровые хранилища: серверы работают от UPS + генератора. АВР-301 обеспечивает переход без задержки после истечения времени автономной работы UPS;
• Жилищно-коммунальные объекты: резервирование насосов водоснабжения при отключениях.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 20 А - используйте медные жилы не менее 2,5 мм2;
• Убедитесь, что резервный ввод имеет достаточную мощность и стабильность напряжения - иначе АВР будет часто переключаться;
• При использовании в условиях повышенной запылённости - установите АВР-301 внутрь закрытого щита с уровнем защиты IP54+;
• Проверяйте состояние контактных групп каждые 6–12 месяцев - особенно при частых переключениях;
• Запрещено использовать АВР-301 в качестве главного рубильника - он не предназначен для регулярного ручного включения/выключения под нагрузкой.
