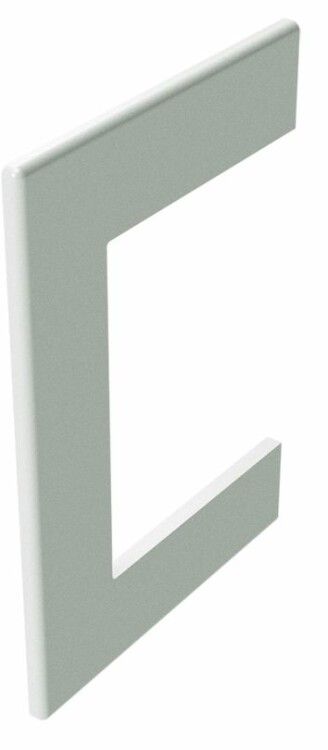

Рамка для ввода RQM 80 In-liner Classic, IP40, RAL 9016 DKC 01775

Рамка для ввода кабель-канала в стену, потолок, коробку RQM 80 от DKC (ДКС), артикул 01775, обеспечивает аккуратный переход кабель-канала из открытой зоны в стену, потолок или распределительную коробку. Продукт из серии In-liner Classic сочетает простую установку, надежную фиксацию и эстетичный вид, подходящий для интерьеров жилых и офисных помещений.

Назначение и область применения

Рамка RQM 80 используется для декоративного и функционального завершения места входа кабель-канала в стену, потолок, электрощит, коробку или другую нишу. Она маскирует зазор между каналом и поверхностью, делая трассу выглядеть целостно. Подходит для систем с кабель-каналом шириной 80 мм, применяемых в офисах, квартирах, общественных зданиях. Устанавливается совместно с кабель-каналами серии In-liner Classic.

Технические характеристики

• Тип изделия: рамка для ввода кабель-канала
• Количество вводов: один
• Количество отсеков: один
• Ширина канала: 80 мм (соответствует кабель-каналам серии In-liner Classic)
• Материал: пластик без галогенов
• Покрытие: глянцевое, белое (чисто-белый цвет)
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −25C до +40C, допустима повышенная влажность
• Способ монтажа: скрытый - встраивается в подготовленное отверстие
• Форма: симметричная, прямоугольная

Совместимость и монтаж

Рамка RQM 80 совместима исключительно с кабель-каналами серии In-liner Classic шириной 80 мм. Монтаж выполняется после укладки кабель-канала:

• Вырезается отверстие в стене/потолке/коробке точно по контурам рамки
• Кабель-канал заводится внутрь отверстия до упора
• Рамка плотно вставляется в проём - фиксируется за счет точного соответствия размеров
• Не требует крепежа, самозакрепление достигается благодаря жесткости материала и точному посадочному размеру

Перед установкой проверьте, что глубина отверстия достаточна для полного погружения рамки - она должна быть заподлицо со стеновой поверхностью.

Безопасность и стандарты

Рамка изготовлена из неметаллического, бесгалогенного пластика - безопасна при возгорании, не выделяет токсичных паров. Соответствует требованиям безопасности для электроустановок внутри помещений. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными твердыми предметами, но не рассчитана на воздействие влаги - не используйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Эстетично закрывает границу между кабель-каналом и отделкой - не требуется дополнительная шпатлевка или окраска
• Глянцевое белое покрытие легко моется и сохраняет внешний вид долгое время
• Простая установка без инструментов - достаточно вставить в готовое отверстие
• Поддерживает единый дизайн всей системы In-liner Classic
• Материал устойчив к механическим повреждениям и царапинам

Ограничения применения

• Не предназначен для наружного использования - IP40 недостаточно для защиты от осадков
• Не работает с кабель-каналами других серий или другой ширины - только 80 мм
• Не рекомендован для мест с высокой вероятностью попадания жидкостей (ванная, кухня без защиты)
• Не переносит ударные нагрузки - не следует использовать там, где возможны частые столкновения (например, в промышленных зонах с движущимся оборудованием)

Примеры использования

• Завершение кабель-канала, ведущего от розетки к распределительному щиту в комнате
• Ввод кабель-трассы через потолок в светильник или вытяжку
• Обустройство ввода в корпус электрощита в коридоре или кладовке
• Аксессуар для создания чистой, современной проводки в новостройках и ремонтах

Практические советы

• Перед монтажом удалите защитную плёнку с лицевой стороны рамки - её можно случайно забыть, особенно если продукт хранился долго
• Проверьте соответствие ширины кабель-канала именно 80 мм - даже +-1 мм может помешать правильной посадке
• Если отверстие немного больше, чем рамка, используйте маленькую порцию быстротвердеющего клея на базе ПВА - он не деформирует пластик и не оставляет следов
• Не затягивайте рамку силой - материал хрупкий при перегрузке; если не встаёт - скорее всего, неверный размер отверстия
• Для одновременного монтажа нескольких рамок лучше заранее наметить расположение всех вводов - это экономит время и снижает риск ошибок
