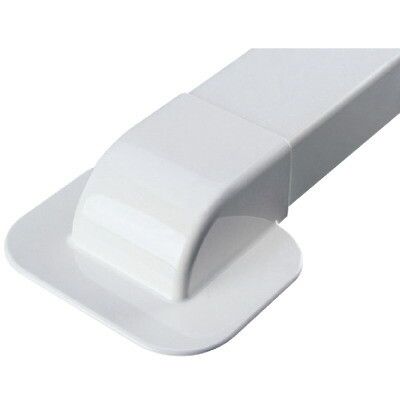

Ввод в стену Angara DKC 90х40 мм, под углом 90 град., IP40 DKC AIR90408

Ввод в стену под углом 90 градусов для короба 90х40 мм от DKC (ДКС), артикул air90408, предназначен для сквозного прохода коммуникаций через стену с переходом от горизонтального короба системы Angara к вертикальному направлению. Этот элемент обеспечивает аккуратный и эстетичный вывод труб - например, дренажных или фреоновых - из короба внутрь стены, сохраняя целостность отделки.

Назначение и область применения

Элемент используется в системах кондиционирования Angara для прокладки труб внутри стен. Он соединяет горизонтально установленный короб 90×40 мм с вертикальным ходом коммуникаций, позволяя провести трубы через стену под прямым углом. Применяется в жилых и офисных помещениях, где важна чистота линий и минимальная заметность трасс. Подходит для дренажных, фреоновых и других неметаллических труб, помещённых в пластиковые короба системы Angara.

Технические характеристики

• Габариты канала: 90 × 40 мм - соответствует стандартному сечению коробов Angara
• Монтажная длина: 174 мм - достаточна для надёжного закрепления в стене
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к деформациям
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не предполагает защиту от воды
• Диапазон рабочих температур: от –25 C до +70 C - подходит для большинства климатических зон
• Цвет: Чисто-белый - совпадает с цветом коробов Angara, легко сочетается с белой отделкой
• Покрытие поверхности: Необработанная - не требует дополнительной окраски или финишной обработки

Совместимость и монтаж

Ввод в стену под углом 90 градусов для короба 90х40 мм совместим исключительно с коробами системы Angara сечением 90×40 мм. Монтаж выполняется в подготовленную нишу в стене: устройство вставляется в отверстие так, чтобы один конец плотно прилегал к боковой плоскости короба, а второй выходил вглубь стены. Крепление осуществляется с помощью раствора, клея или механического фиксатора - в комплекте крепёж не предусмотрен. Убедитесь, что глубина отверстия в стене превышает 174 мм. Для точного выравнивания используйте уровень.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих и нормальных условиях. IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не является водонепроницаемым. Не применяйте в местах с высокой влажностью, прямым попаданием воды или на улице. Температурный диапазон допускает использование в холодильных камерах и теплых помещениях, но не в парилках или банях.

Преимущества

• Сохраняет эстетику интерьера - скрывает точки входа/выхода труб в стену
• Обеспечивает плавный переход между коробом и стеной без острых углов
• Легко интегрируется в существующую систему Angara без доработок
• Устойчив к механическим нагрузкам благодаря материалу АБС-пластик
• Белый цвет не требует покраски и хорошо маскируется под потолочные и стеновые панели

Ограничения применения

• Не предназначен для металлических труб - только для гибких пластиковых (дренаж, фреон)
• Не работает с другими сериями коробов - только с Angara 90×40 мм
• Не имеет герметизации - не подходит для влажных сред, чердачных помещений или наружной установки
• Не рассчитан на значительные давления - не использовать для напорных систем
• Не предусматривает возможность последующего доступа к трубам после монтажа - необходимо продумывать расположение заранее

Примеры использования

• Подключение сплит-системы: фреоновая магистраль проходит через короб вдоль стены, затем переходит в стену через этот ввод
• Дренаж кондиционера: шланг от внутреннего блока идёт по коробу, затем уходит в стену через ввод для слива в канализацию
• Скрытая прокладка труб в квартирах с натяжными потолками и декоративными панелями - снижает визуальную нагроможденность

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы меньше 30 мм - иначе она не пройдёт через канал
• Измерьте толщину стены: если она менее 174 мм, выберите другой способ вывода
• Закрывайте открытые концы ввода временной заглушкой во время ремонта, чтобы избежать попадания строительного мусора
• Не используйте вместе с электротехническими коробами - система Angara предназначена исключительно для трубопроводов
• При необходимости можно отрезать часть корпуса (не более 20 мм) для подгонки под толщину стены - это не влияет на функциональность
