Выход оптического лотка 130мм пов. с крышкой для 240-360мм ITK DS-LC21038161 IEK

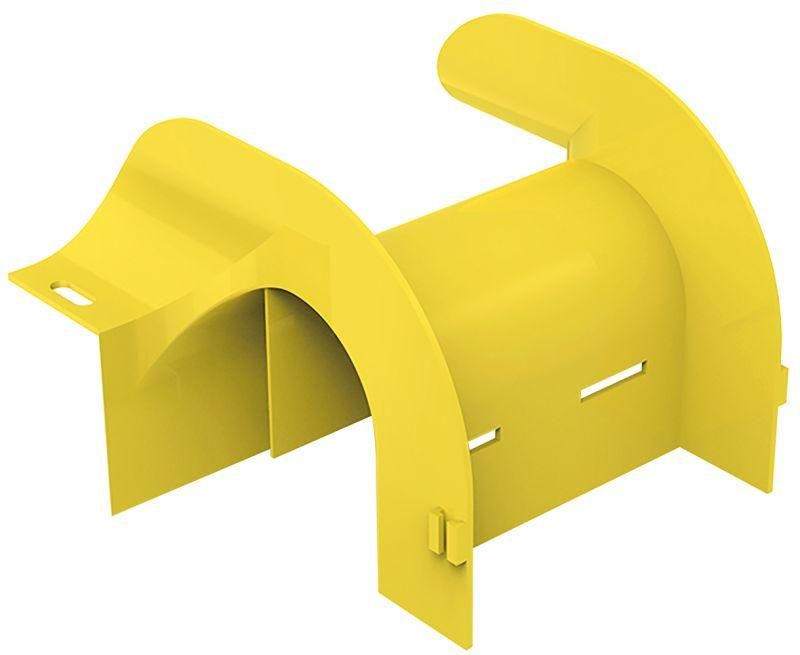

Выход оптического лотка 130 мм с крышкой для 240×360 мм от бренда ITK (артикул ds-lc21038161) предназначен для безопасного вывода оптоволоконных кабелей из горизонтального лотка в вертикальную трассу, обеспечивая минимальный радиус изгиба и защиту от механических повреждений. Продукт совместим с системами ITK и применяется в центрах обработки данных.

Назначение и область применения

Выход оптического лотка 130 мм используется для организации вертикального перехода оптического кабеля из горизонтального кабельного канала вниз - например, к стойкам серверов или распределительным щитам. Он предотвращает перегибы и перетяжки кабеля, что особенно важно для чувствительных оптоволоконных линий. Подходит для установки в ЦОДах, телекоммуникационных шкафах и на объектах с высокими требованиями к целостности сигнала.

Технические характеристики

• Ширина: 130 мм - соответствует стандартному шагу крепления лотков ITK;
• Высота: 170 мм - обеспечивает достаточное пространство для свободного прохождения кабеля с соблюдением радиуса изгиба;
• Материал: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Цвет: желтый - визуально выделяет зону выхода кабеля, упрощает обслуживание;
• Исполнение: с соединительным элементом - позволяет плотно фиксировать устройство к основному лотку 240×360 мм без дополнительных крепежей;
• Тип конструкции: симметричное сужение - равномерно распределяет нагрузку на кабель при переходе;
• Исполнение для больших расстояний: да - поддерживает протяженные трассы без потери качества передачи;
• Срок службы: 25 лет - рассчитан на долгосрочную эксплуатацию в условиях ЦОД;
• Защитное покрытие: необработанная поверхность - не требует антикоррозийной обработки, но не защищена от химических воздействий;
• Широкодиапазонное исполнение: да - совместим с различными типами оптических кабелей, включая многомодовые и одномодовые.

Совместимость и монтаж

Выход оптического лотка 130 мм с крышкой designed specifically for ITK series cable trays with dimensions 240×360 mm. Соединительный элемент позволяет закрепить его без сверления или болтов - просто вставьте в край лотка до щелчка. Крышка легко открывается для доступа к кабелю и фиксируется на пазах. Установка возможна как на стене, так и внутри стоек. Для надежности рекомендуется использовать с другими компонентами серии ITK - это гарантирует точное соответствие геометрии и жесткости системы.

Преимущества

• Обеспечивает контроль радиуса изгиба - снижает риск потерь сигнала в оптоволокне;
• Удобная крышка - позволяет проводить диагностику и замену кабеля без демонтажа всей системы;
• Легкая установка - не требует специальных инструментов;
• Стабильная форма - симметричное сужение исключает деформацию при нагрузках;
• Долговечность - срок службы 25 лет делает решение экономически эффективным;
• Яркий цвет - ускоряет поиск и идентификацию участка трассы.

Ограничения применения

• Не предназначено для силовых кабелей - только для оптических и слаботочных;
• Не имеет IP-защиты - не следует применять во влажных, пыльных или открытых помещениях без дополнительной герметизации;
• Подходит только для лотков ITK 240×360 мм - несовместим с аналогами других брендов;
• Не рекомендован для частого открытия/закрытия крышки - материал пластиковый, длительная эксплуатация может вызвать износ защелок.

Примеры использования

• Переход оптического кабеля из горизонтальной трассы в стойку сервера в ЦОДе;
• Распределение волокон от главного лотка к коммутационным панелям;
• Маршрутизация кабелей между уровнями в многоэтажных телеком-шкафах;
• Фиксированные точки выхода в помещениях с постоянной температурой и контролируемой средой.

Практические советы

• Перед монтажом проверьте внутренний диаметр входного отверстия - он должен позволять свободно проходить кабелю с запасом 5–10 мм;
• Не затягивайте кабели слишком сильно при фиксации - даже мягкий изгиб может вызвать потерю мощности сигнала;
• Если требуется повышенная защита от пыли, используйте дополнительно термоусадочные трубки или силиконовые заглушки;
• При использовании в крупных ЦОДах - группируйте несколько выходов рядом, чтобы минимизировать количество точек перехода;
• Записывайте номер артикула ds-lc21038161 в документации - это упростит замену и сервисное обслуживание.
