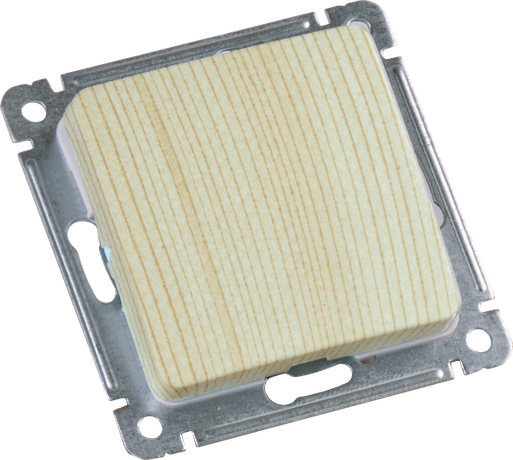

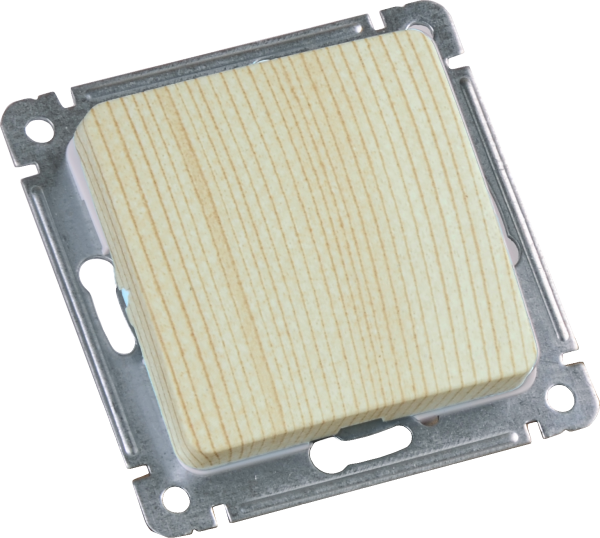

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет сосна | ВС10-431-02 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом механизм, звонковая кнопка одноклавишная скрытой установки, цвет сосна от бренда HEGEL (артикул вс10-431-02) предназначен для временного замыкания цепи звонка или сигнализации — после нажатия клавиша автоматически возвращается в исходное положение. Подходит для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Это не обычный выключатель света — это звонковая кнопка с механическим самовозвратом. Назначена для кратковременного замыкания слаботочных цепей: дверного звонка, домофона, сигнальной системы. После нажатия клавиша возвращается в начальное положение без участия пользователя. Устанавливается в стену, совместно с декоративной рамкой, что обеспечивает эстетичный вид. Применяется в квартирах, частных домах, офисах, школах и других объектах с необходимостью вызова персонала.

Технические характеристики

• Тип изделия: звонковая кнопка с самовозвратом
• Количество клавиш: одна
• Номинальное напряжение: 230 В (не более)
• Номинальный ток: 10 А
• Количество полюсов: один
• Тип контакта: один замыкающий (NO — normally open)
• Способ подключения: винтовые клеммы
• Максимальное сечение провода: 1,5 мм²
• Габариты: 71×71×15 мм
• Минимальная глубина монтажной коробки: 40 мм
• Материал корпуса: термопласт, без галогенов
• Отделка: глянцевая, имитация дерева (цвет «сосна»)
• Степень защиты: IP20 — против защищён от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 — для умеренного климата, с возможностью работы при температуре от −25°C до +40°C
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель скрытой установки одноклавишный с самовозвратом механизм, звонковая кнопка одноклавишная скрытой установки, цвет сосна монтируется в стандартную круглую или квадратную монтажную коробку глубиной не менее 40 мм. Для фиксации используются винты на механизме — они затягиваются к стенкам коробки. Совместим со всеми рамками стандартного размера 71×71 мм. Подключение осуществляется через винтовые клеммы: вход и выход — два провода. Максимальное сечение — 1,5 мм²; большие провода не войдут. Не требует подключения к сети 220 В — работает в слаботочной цепи (обычно 8–24 В), но рассчитан на коммутацию до 230 В / 10 А, чтобы избежать пробоя при случайном подключении к силовой линии.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Материал корпуса — термопласт без галогенов, что снижает риск выделения токсичных веществ при нагреве. Защита IP20 позволяет использовать только внутри помещений — не подходит для ванных комнат, улицы, сырых подвалов. Компоненты не содержат свинца и других запрещённых веществ согласно RoHS. Климатическое исполнение УХЛ3 гарантирует надёжную работу в условиях средней полосы России, но не рекомендовано для холодных неотапливаемых зданий зимой.

Преимущества

• Автоматический возврат клавиши — не нуждается в ручном возврате, исключает забывчивость пользователя
• Глянцевая отделка под дерево — гармонично сочетается с интерьерами в классическом или современном стиле
• Простая установка — совместима с большинством стандартных монтажных коробок
• Надёжный винтовой контакт — минимизирует риск окисления и плохого соединения
• Компактные размеры — легко встраивается даже в тонкие стены

Ограничения применения

• Не предназначена для постоянного включения — только для кратковременной коммутации (например, звонка)
• Запрещено применять во влажных помещениях (ванная, баня, уличные входы) из-за IP20
• Не подходит для управления освещением или мощными нагрузками выше 10 А
• Не используется в системах с высокими вибрациями — например, рядом с насосами или компрессорами
• Не совместима с проводами больше 1,5 мм² — попытка вставить толстый провод повредит клемму

Примеры использования

• Дверной звонок в частном доме
• Кнопка вызова охранника в офисе
• Сигнальная кнопка в учебной аудитории
• Подключение к домофону с питанием 12–24 В
• Аварийный вызов в медицинском пункте

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — она должна быть не меньше 40 мм, иначе механизм не поместится
• Используйте только медные провода сечением до 1,5 мм² — алюминий не допускается
• Не затягивайте винты слишком сильно — можно повредить пластиковую клемму
• Если кнопка будет использоваться в многоквартирном доме, выбирайте рамку того же дизайна — это сохранит единый стиль
• Проверьте, что ваша система звонка работает на переменном токе до 230 В — хотя обычно применяют 12–24 В, устройство способно выдержать случайное подключение к бытовой сети
