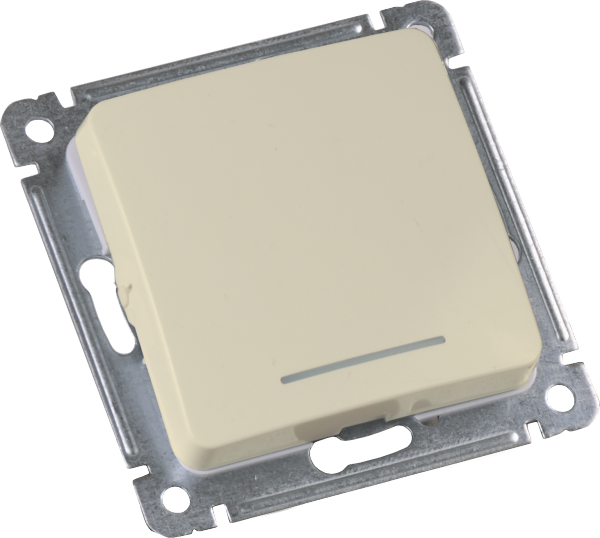

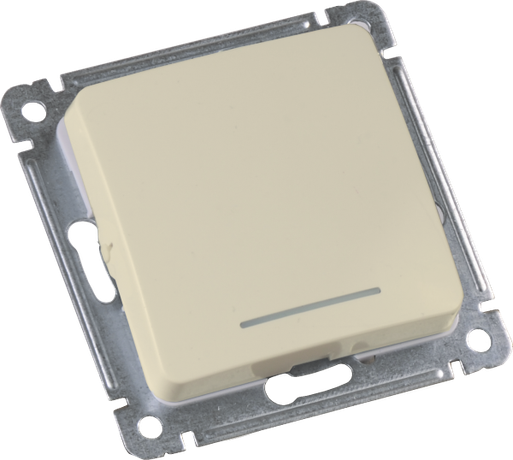

Выключатель скрытой установки, одноклавишный, с индикацией, самовозвратом, механизм, цвет слоновая кость | ВС10-432-01 HEGEL

Выключатель скрытой установки одноклавишный с индикацией и самовозвратом HEGEL вс10-432-01 предназначен для коммутации осветительных цепей с автоматическим возвратом клавиши в исходное положение. Механизм совместим с рамками стандартного формата и обеспечивает устойчивую работу со светодиодными и энергосберегающими лампами, исключая их мерцание.

Назначение и область применения

Этот выключатель используется для включения и отключения светильников в помещениях с постоянным контролем состояния цепи. Подходит для жилых домов, офисов, медицинских учреждений и других объектов, где важна точная индикация состояния и отсутствие мерцания ламп. Применяется там, где требуется кнопка звонка с функцией самовозврата — например, на входе в квартиру или в коридоре.

Технические характеристики

• Номинальный ток: 10 А — позволяет управлять нагрузкой до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В — рассчитан на бытовые сети переменного тока
• Однополюсная схема подключения — управление одной фазой, подходящий вариант для классических схем освещения
• Индикация: да — встроенная LED-подсветка показывает состояние контакта даже при выключенном свете
• Самовозврат клавиши — после нажатия клавиша возвращается в исходное положение без необходимости удерживания
• Материал корпуса: термопласт без галогенов — безопасен при нагреве, соответствует экологическим нормам
• Степень защиты IP20 — защищён от прикосновения пальцами, но не предназначен для влажных помещений
• Габариты: 71×71×15 мм — стандартный размер для скрытой установки
• Максимальное сечение провода: 1,5 мм² — подходит для медных проводов в типовой проводке освещения
• Цвет: слоновая кость (1013) — мягкий белый оттенок, хорошо сочетается с большинством интерьеров
• Отделка: глянцевая — легко протирается, не задерживает пыль
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, подходит для неотапливаемых помещений

Совместимость и монтаж

MECHANISM HEGEL вс10-432-01 — это только механизм с накладкой. Для полноценной установки необходима декоративная рамка совместимого типа (рамочная серия). Монтаж выполняется в монтажную коробку минимум 40 мм глубиной. Подключение осуществляется через винтовые клеммы — затяжка проводов 1,5 мм² производится отверткой. Не используйте провода больше указанного сечения — это может повредить контактную группу.

Безопасность и стандарты

Выключатель соответствует техническим условиям ТУ 3464-001-07620177-2013. Конструкция выполнена из материалов без галогенов, что снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от брызг воды — не применяйте в ванных комнатах, кухнях или на улице.

Преимущества

• Исключает мерцание светодиодных и энергосберегающих ламп благодаря специальному внутреннему контуру индикации
• Автоматический возврат клавиши удобен для частого использования — например, как кнопка звонка
• Глянцевая отделка и нейтральный цвет слоновой кости гармонируют с любым дизайном интерьера
• Простая и надёжная конструкция с винтовыми клеммами — не требует специальных инструментов для монтажа

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, бассейн) из-за низкой степени защиты IP20
• Запрещено использовать с нагрузкой выше 10 А — не подключайте мощные приборы (электрокамины, обогреватели)
• Максимальное сечение провода — 1,5 мм²; использование более толстых проводов недопустимо
• Требуется обязательная установка в монтажную коробку глубиной не менее 40 мм — не подходит для поверхностного монтажа
• Не является устройством управления для трёхпроводных систем (например, проходных выключателей)

Примеры использования

• Кнопка звонка у входной двери — клавиша возвращается в исходное положение после нажатия
• Освещение в прихожей, спальне или детской комнате — индикация показывает, включён ли свет, даже когда лампа выключена
• Система освещения с LED-лампами — предотвращает мерцание, которое часто возникает с обычными выключателями
• Объекты с высокими требованиями к эстетике — цвет слоновой кости и глянцевая поверхность не выделяются, сливаются с отделкой стен

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — она должна быть не меньше 40 мм, иначе механизм не поместится
• При подключении не перетягивайте винты клемм — это может повредить пластиковую основу или раздавить провод
• Если планируете использовать с LED-лампами, убедитесь, что они не имеют встроенной индикации — двойная подсветка может вызвать эффект “мерцания”
• Выбирайте рамку того же цвета (слоновая кость) и серии (рамочная) — это гарантирует идеальное соответствие внешнего вида
• Не устанавливайте рядом с источниками тепла — термопласт сохраняет форму при t ≤ +40°C, но при длительном перегреве может деформироваться
