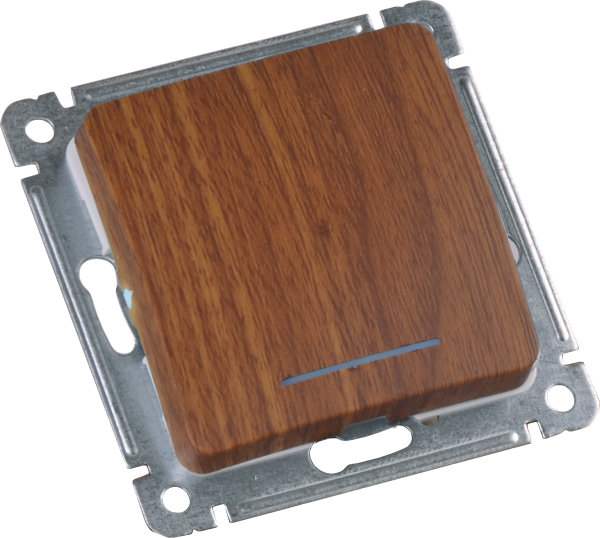

Выключатель скрытой установки, одноклавишный, с индикацией, механизм, цвет дуб | ВС10-412-05 HEGEL

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-412-05 предназначен для коммутирования освещения и других бытовых нагрузок до 10 А в жилых и офисных помещениях. Механизм с глянцевой отделкой под дерево и индикационной подсветкой обеспечивает удобство использования даже в темноте, а совместимость со стандартными рамками упрощает замену старых моделей.

Назначение и область применения

Выключатель HEGEL вс10-412-05 используется для включения и отключения светильников, точечного освещения, бра, настольных ламп и других устройств мощностью до 2,2 кВт (при 220 В). Подходит для квартир, домов, офисов, коридоров и мест общего пользования. Особенность - наличие индикации - решает проблему мерцания LED- и энергосберегающих ламп после отключения, что особенно важно при использовании современного освещения.

Технические характеристики

• Номинальный ток: 10 А - позволяет работать с большинством бытовых нагрузок, включая несколько LED-ламп;
• Номинальное напряжение: 220 В - соответствует сетям в России и странах СНГ;
• Количество полюсов: 1 - управление одной цепью;
• Способ подключения: винтовые клеммы - надёжное соединение с медным проводом;
• Максимальное сечение кабеля: 1,5 мм2 - оптимально для внутренней проводки в жилых помещениях;
• Степень защиты IP20 - защищён от контакта с пальцами и предметами, но не рассчитан на влагу или пыль;
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Цвет и отделка: имитация дерева, глянцевая поверхность - элегантный внешний вид, легко моется;
• Климатическое исполнение UHL3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с нормальной влажностью;
• Сертификация: ТУ 3464-001-07620177-2013 - соответствие требованиям российского стандарта.

Совместимость и монтаж

MECHANISM HEGEL вс10-412-05 - это механизм с накладкой, предназначенный для установки в стандартную глухую подрозетник (диаметром 68–70 мм). Для полноценной сборки требуется отдельно купить декоративную рамку подходящей серии. Крепление механизма осуществляется двумя винтами через боковые фланцы. Подключение провода выполняется винтовыми зажимами: оголённый конец провода (до 1,5 мм2) вставляют в клемму и затягивают отверткой. Нельзя использовать многожильные провода без оконцовки - возможна потеря контакта.

Безопасность и стандарты

Выключатель выполнен из самозагасающего пластика без галогенов, снижающий риск распространения пламени. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от попадания воды - применение в ванных, банях, на улице запрещено. Соответствует российскому техническому регламенту TУ 3464-001-07620177-2013, рекомендован для использования в системах с автоматическими выключателями на 10–16 А.

Преимущества

• Индикация - мягкий светодиодный контур показывает положение выключателя, даже когда он “выключен” - помогает найти его в темноте и устраняет мерцание LED-ламп;
• Эргономичная клавиша - легко нажимается, имеет чёткий ход без люфта;
• Антискользящая глянцевая поверхность - не собирает грязь, легко протирается;
• Поддержка стандартных рамок - можно менять дизайн, не меняя механизм;
• Низкая теплопередача - не нагревается при работе с максимальной нагрузкой.

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, туалет, бассейн) - степень защиты IP20 недостаточна;
• Запрещена установка вне закрытых распределительных коробок - требование безопасности;
• Не подходит для управления двигателями, насосами, высокомощными нагревателями - превышение тока вызовет перегрузку;
• Максимальное сечение кабеля - 1,5 мм2 - нельзя подключать провода 2,5 мм2 и выше без переходника;
• Не совместим с беспроводными системами умного дома - функционал ограничен механическим переключением.

Примеры использования

• Выключение основного потолочного света в спальне с LED-лампами;
• Управление ночником в детской комнате;
• Переключение света в коридоре или на лестнице;
• Контроль рабочих ламп в офисном кабинете;
• Замена старого выключателя в ремонте квартиры - благодаря одинаковым габаритам, не потребуется переделывать стену.

Практические советы

• Перед монтажом обязательно отключите питание - проверьте тестером отсутствие напряжения;
• При подключении используйте только медные провода - алюминий несовместим с винтовыми клеммами этого типа;
• Не затягивайте винты слишком сильно - есть риск повреждения пластиковой клеммы;
• Выбирайте рамку того же производителя или с точно совпадающими размерами посадочных отверстий - не все рамки универсальные;
• Если лампа всё ещё слабо светится после выключения - возможно, в сети есть паразитное напряжение; тогда стоит проверить целостность нулевого провода или установить RC-фильтр на входе в светильник.
