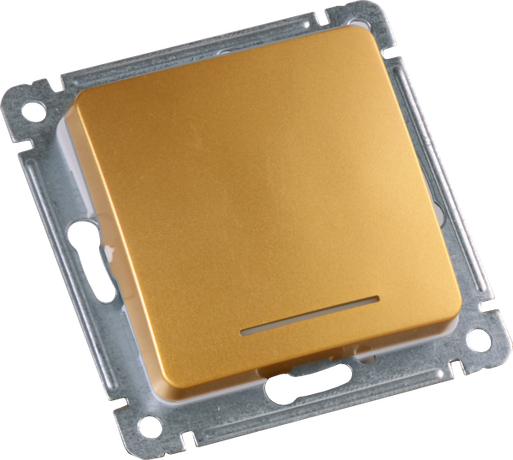

Выключатель скрытой установки, одноклавишный, с индикацией, самовозвратом, механизм, цвет золото | ВС10-432-07 HEGEL

Выключатель скрытой установки одноклавишный с индикацией и самовозвратом HEGEL вс10-432-07 предназначен для коммутирования освещения в помещениях с повышенными требованиями к эстетике и функциональности. Механизм обеспечивает автоматический возврат клавиши после нажатия и предотвращает мерцание LED-ламп благодаря встроенной индикации.

Назначение и область применения

Этот выключатель используется для включения и отключения светильников, люстр и других нагрузок до 10 А. Подходит для жилых помещений, офисов, гостиниц и общественных зданий, где важна точная работа с современными источниками света - особенно со светодиодными и энергосберегающими лампами. Благодаря механизму с самовозвратом идеально подходит для кнопочных систем, таких как вызов персонала, сигнализация или управление освещением в коридорах и холлах.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - совместим с сетями бытового и легкопромышленного назначения
• Однополюсный контакт - один замыкающий контакт, разрывает фазный провод
• Индикация: да - встроенная подсветка показывает состояние выключателя, снижает эффект мерцания LED-ламп
• Материал корпуса: термопласт без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Степень защиты IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только внутри помещений
• Габариты: 71×71×15 мм - стандартизированный формат для монтажных коробок
• Максимальное сечение кабеля: 1,5 мм2 - допустимо использовать медные провода этого сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с умеренным уровнем влажности
• Отделка: глянцевая, цвет 1036 (золото) - декоративная поверхность, сочетается с классическими и современными интерьерами

Совместимость и монтаж

MECHANISM с накладкой устанавливается внутрь стандартной монтажной коробки. Минимальная глубина коробки - 40 мм. Для надёжного крепления используйте винтовые зажимы на задней части механизма. Подключение осуществляется через винтовые клеммы - затягивать необходимо рукой, без усилия инструментом, чтобы избежать повреждения пластиковой основы. Выключатель требует установки с декоративной рамкой - он не является самостоятельным элементом. Совместим с любыми рамками, имеющими стандартную форму 71×71 мм.

Безопасность и стандарты

Произведён согласно ТУ 3464-001-07620177-2013. Отсутствие галогенов в составе материала снижает риск образования токсичных веществ при нагреве. Соответствует требованиям безопасности для электроустановок в жилых и административных зданиях. Нельзя применять во влажных средах (ванная, бассейн, улица) - степень защиты IP20 не предусматривает защиту от влаги.

Преимущества

• Автоматический возврат клавиши - удобство при частом использовании, например, в местах вызова персонала
• Интегрированная индикация - решает проблему мерцания LED-ламп даже при слабом токе утечки
• Глянцевая отделка цвета “золото” - элегантный внешний вид, легко сочетается с другими элементами интерьера
• Фиксированная форма и размер - гарантирует совместимость с большинством существующих монтажных коробок и рамок
• Простота монтажа - винтовые клеммы позволяют подключить провод без специнструмента

Ограничения применения

• Не предназначена для работы с мощностью выше 10 А - запрещено подключать плиты, обогреватели, насосы
• Запрещено использование вне помещений - IP20 не защищает от влаги, пыли и механических воздействий
• Поддерживается только однофазная сеть 230 В - не трехфазные системы
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в клеммы
• Требуется обязательная установка с рамкой - без неё устройство не будет закрыто и не будет работать как заведённый выключатель

Примеры использования

• Освещение в спальной комнате - клавиша возвращает себя, что удобно ночью
• Коридоры и лестницы - индикация показывает положение выключателя, даже когда свет выключен
• Аудитории, приемные, отели - стильная золотая отделка гармонирует с дизайном высокого уровня
• Системы вызова - вместо обычной кнопки звонка, где требуется импульсное действие

Практические советы

• Перед монтажом проверьте, что глубина монтажной коробки ≥40 мм - недостаточная глубина помешает плотному прилеганию механизма
• Не используйте многожильные провода без оконцовки - они плохо фиксируются в винтовых клеммах
• Обязательно подключите выключатель только на фазу - ноль всегда проходит прямо к
• Если лампа всё ещё мерцает - возможно, в сети есть емкостной ток утечки; попробуйте параллельно подключить резистор 220 кОм / 0,5 Вт между фазой и нулём
• Выбираете цвет? Глянцевое золото лучше всего смотрится в минималистичных интерьерах - в деревянных или массивных стилях можно выбрать матовые аналоги
