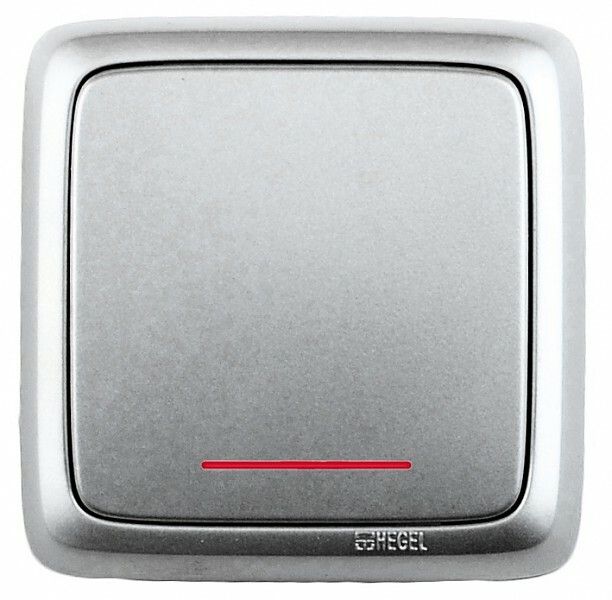

Выключатель одноклавишный наружный с изоляционной пластиной индикацией серебро 16А - ВА16-114-06 HEGEL

Выключатель одноклавишный открытой установки с индикацией HEGEL ва16-114-06 предназначен для коммутирования освещения и бытовых нагрузок до 16 А в помещениях с нормальной влажностью. Его ультратонкая форма и индикация делают его удобным решением для замены старых моделей без переделки стен.

Назначение и область применения

Этот выключатель используется для включения и отключения светильников, розеточных групп и других устройств мощностью до 3,5 кВт (при 250 В). Подходит для квартир, офисов, холлов и других помещений с внутренней проводкой. Благодаря открытому способу монтажа идеально подходит для ремонта, где невозможно или невыгодно делать штробы. Индикатор на клавише показывает состояние цепи - горит при включенном положении, помогает найти выключатель в темноте и предотвращает мерцание LED-ламп при выключении.

Технические характеристики

• Номинальный ток: 16 А - позволяет работать с большинством бытовых нагрузок, включая несколько LED-ламп или точечные светильники;
• Номинальное напряжение: 250 В - совместим с сетью 220–240 В в России и странах СНГ;
• Один полюс, одна клавиша - управление одной линией; схема подключения - классический однофазный разрыв фазы;
• Максимальное сечение кабеля: 1,5 мм2 - поддерживает медные жилы стандартного сечения для освещения;
• Способ подключения: винтовые клеммы - надёжный контакт, требует затяжки отверткой;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли - применяется только внутри помещений;
• Материал корпуса: термопласт - прочный, самозагасающий, не поддерживающий горение;
• Отделка: глянцевый серебристый цвет (9006) - элегантный вид, легко моется;
• Высота рамки: 17 мм - минимальна среди аналогичных изделий открытой установки, близка к глубине скрытых выключателей;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не постоянная;
• Не содержит галогенов - безопаснее при возможной тепловой деформации, соответствует экологическим требованиям;
• Комплектация: готов к монтажу - включает корпус, клавишу, индикаторную плату и крепёж.

Совместимость и монтаж

Выключатель HEGEL ва16-114-06 монтируется на плоскую поверхность - деревянную, ГКЛ, плитку или металлическую планку. Крепится двумя винтами через отверстия в задней части корпуса. Для работы требуется доступ к фазному проводу, который подводится к верхнему зажиму, а выход - к нижнему. Ноль и заземление не проходят через выключатель. Монтаж выполняется после отключения питания. Пробросить провода можно через штробу, канал или кабель-канал. Совместим со всеми типами ламп, включая LED и CFL, благодаря специальному индикатору, снижающему паразитные токи.

Безопасность и стандарты

Произведён согласно ТУ 3464-001-07620177-2013. Соответствует базовым требованиям безопасности для бытовых электроустановок. Конструкция обеспечена изолирующей пластиной между силовыми контактами и внешним корпусом, что минимизирует риск пробоя. Отказ от галогенов повышает безопасность при нагреве. Не рекомендовано применение в местах с частым воздействием влаги, паром или агрессивными средами.

Преимущества

• Уменьшенная высота рамки (17 мм) - меньше заметен на стене, гармонично сочетается с современным интерьером;
• Интегрированная индикация - исключает мерцание LED-ламп даже при слабом токе утечки;
• Глянцевая отделка - маскирует следы пыли и легче протирается;
• Простой винтовой зажим - не требует специнструментов, ремонтопригоден;
• Подходит для переоборудования - не нужна подготовка стены, монтаж на любую поверхность.

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, кухня с сильным паром) - степень защиты IP20 недостаточна;
• Запрещено использовать с нагрузкой выше 16 А - превышение вызовет перегрев и выход из строя;
• Не подходит для многожильных кабелей сечением более 1,5 мм2 - не войдут в клеммы;
• Не рассчитан на работу при температурах ниже −25 C - материал становится хрупким;
• Не является взрывозащитным - нельзя устанавливать в опасных зонах (газовые котельные, хранилища ЛВЖ).

Примеры использования

• Включение основного потолочного света в спальне;
• Управление подсветкой в коридоре с LED-лентой;
• Переключение рабочего стола в офисе с несколькими торшерами;
• Замена старого выключателя в доме с открытой проводкой без демонтажа обоев;
• Обустройство временной системы освещения в мастерской или ангаре.

Практические советы

• При подключении проверьте, чтобы фаза была именно на входе - используйте индикаторную отвёртку;
• Затягивайте винты клемм равномерно - слишком сильное усилие может треснуть пластик, слабое - вызовет грязный контакт и нагрев;
• Если используются LED-лампы малой мощности (<5 Вт), убедитесь, что они совместимы с индикаторными выключателями - некоторые модели всё ещё могут мерцать;
• При монтаже на гипсокартон закрепите подложку из дерева или пластика под выключателем - он не должен болтаться;
• Часто забывают, что этот выключатель - не автомат! Он не защищает от перегрузки - обязательно ставьте УЗО или автомат на линии.
