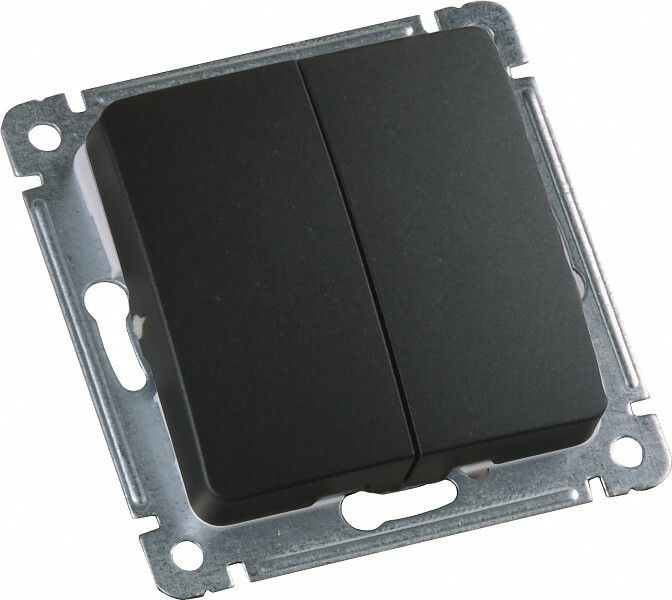

Выключатель скрытой установки, двухклавишный, механизм, цвет черный | ВС10-451-08 HEGEL

Выключатель скрытой установки двухклавишный механизм черный от HEGEL (арт. вс10-451-08) предназначен для управления двумя независимыми осветительными цепями или другими нагрузками до 10 А в жилых и административных помещениях. Механизм устанавливается внутрь стеновой коробки и совмещается с декоративной рамкой.

Назначение и область применения

Этот выключатель используется для коммутирования двух отдельных групп светильников - например, основного и ночного освещения, люстры и точечных светильников, или света в комнате и на лестнице. Подходит для квартир, офисов, гостиных, спальниц и других помещений с постоянным температурным режимом. Не применяется во влажных зонах (ванна, баня) или на улице из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - соответствует сетям бытового переменного тока в России
• Количество полюсов: 1 - каждый контакт управляет одной фазой, схема подключения: 2×1-полюс
• Способ подключения: винтовые клеммы - надёжное соединение с проводами до 1,5 мм2
• Максимальное сечение кабеля: 1,5 мм2 - нельзя использовать более толстые провода
• Размеры: 71 × 71 × 15 мм - стандартизированная форма для типовых подрозетников
• Цвет: чёрный, глянцевая отделка - сочетается с современной интерьерной эстетикой
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 90%
• Нормативный документ: ТУ 3464-001-07620177-2013 - сертифицирован по российским требованиям

Совместимость и монтаж

Механизм designed для установки в стандартную металлическую или пластиковую подрозетник глубиной не менее 15 мм. Крепление осуществляется через два винта на боковых планках механизма. Для правильной сборки требуется совпадение формы и размеров с рамкой - рекомендуются рамки серии “Рамочная” от HEGEL. Нельзя устанавливать этот механизм в однополосные или трёхклавишные рамки - он имеет специфическую форму под две клавиши. После монтажа необходимо проверить плотность контактов: перегрев возможен при слабом затягивании винтов.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3464-001-07620177-2013 и обеспечивает базовый уровень безопасности: изоляция корпуса предотвращает случайное прикосновение к токоведущим частям, материал без галогенов снижает риск распространения пламени. Применение в местах с повышенной влажностью запрещено - IP20 не защищает от попадания жидкостей. Соответствие нормам ЕС и IEC не заявлено - продукт ориентирован исключительно на рынок РФ и стран СНГ.

Преимущества

• Удобство управления двумя источниками света одним устройством - экономия места и упрощение интерьера
• Глянцевая чёрная поверхность маскирует следы пыли и легко моется мягкой тканью
• Конструкция с винтовыми клеммами гарантирует долговременный контакт без окисления
• Запатентованная система крепления минимизирует люфт и повышает срок службы
• Поддерживается совместимость с большинством популярных рамочных систем

Ограничения применения

• Не допускается использование в условиях высокой влажности, пыли, на улице или в подвале без принудительной вентиляции
• Максимальное сечение кабеля - 1,5 мм2; применение проводов 2,5 мм2 вызывает перегрев и выход из строя
• Не предназначена для работы с мощными нагревательными приборами (электрокамины, тепловые завесы) - превышение 10 А недопустимо
• Не совместим с автоматическими системами управления (умный дом) без внешних модулей
• Не подлежит ремонту - при отказе заменяется полностью

Примеры использования

• Включение/выключение потолочного света и бра в спальне
• Управление светодиодной лентой и основным светом в гостиной
• Переключение между рабочим и фоновым освещением в офисном кабинете
• Контроль света в коридоре и туалете через один выключатель

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может сохраняться
• Проверьте глубину подрозетника: минимальная требуемая - 15 мм, оптимально - 20–25 мм
• При подключении используйте только медные провода - алюминий не совместим с винтовыми клеммами этого типа
• Не закручивайте винты слишком сильно - можно повредить резьбу или расколоть пластик
• Выбирайте рамку того же цвета и серии - HEGEL предлагает подходящие модели для вс10-451-08
• После установки протестируйте каждую клавишу: если одна работает, а другая - нет, проверьте целостность фазы и качество подключения
