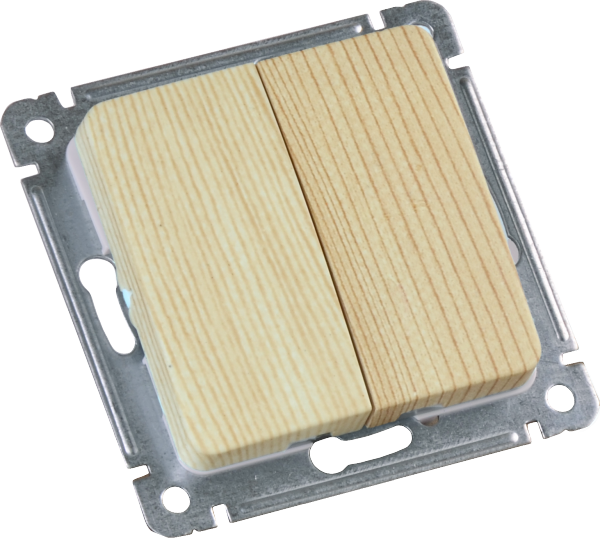

Выключатель скрытой установки, двухклавишный, механизм, цвет сосна | ВС10-451-02 HEGEL

Выключатель скрытой установки двухклавишный Hegel ВС10-451-02 предназначен для управления двумя независимыми группами освещения или других нагрузок до 10 А в жилых и офисных помещениях. Механизм с декоративной накладкой имитирует деревянную фактуру сосны и устанавливается в стандартную монтажную коробку под рамку.

Назначение и область применения

Этот выключатель используется для коммутирования двух отдельных цепей - например, включение/выключение света в комнате и на балконе, или управление основным и ночным освещением. Подходит для внутренней проводки в квартирах, офисах, детских учреждениях и других объектах с сухими условиями эксплуатации. Не применяется во влажных зонах (ванная, кухня) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - соответствует сетям 220–240 В
• Количество клавиш: 2 - каждая управляет своей цепью
• Количество полюсов: 1 - каждый контакт размыкает один фазный проводник
• Схема подключения: 2×1-полюс - два однополюсных выключателя в одном корпусе
• Способ подключения: винтовые зажимы - надёжное соединение с медными проводами
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов thicker
• Материал корпуса: пластик - устойчив к механическим воздействиям, не горючий
• Отделка: глянцевая, под дерево сосны - эстетичная, легко моется
• Размеры: 71×71×15 мм - совместим с большинством стандартных монтажных коробок
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Тип крепления: винтовое - фиксируется в монтажной коробке болтами
• Содержит галогены: нет - безопасен для экологии и здоровья
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель Hegel ВС10-451-02 - это механизм, который требует установки в стандартную монтажную коробку глубиной не менее 18 мм. Для завершения внешнего вида необходимо использовать рамку с размерами 71×71 мм. Кабель подключается через винтовые клеммы: зачищенный провод (до 1,5 мм2) вставляется в зажим и затягивается отверткой. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Монтаж выполняется после окончания отделочных работ, чтобы не повредить глянцевую поверхность.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013 и имеет степень защиты IP20, что исключает случайное прикосновение к токоведущим частям. Конструкция обеспечивает безопасную работу при перегрузках до 10 А. Наличие бронзовой контактной группы снижает риск нагрева и окисления. Выключатель не содержит галогенов, поэтому не выделяет токсичных веществ при перегреве.

Преимущества

• Два независимых канала управления - удобство для сложного освещения
• Глянцевая деревянная отделка - гармонично сочетается с интерьерами в натуральных тонах
• Фиксация винтами - прочная посадка в коробке, не расшатывается со временем
• Поддержка кабеля 1,5 мм2 - оптимально для типовых квартирных схем
• Отсутствие галогенов - безопаснее для людей и окружающей среды

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, кухонная зона возле мойки) - IP20 не защищает от влаги
• Запрещено подключать кабель сечением более 1,5 мм2 - возможен перегрев и выход из строя контактов
• Не предназначена для управления мощностью выше 2,2 кВт - превышение вызывает срабатывание автоматического выключателя
• Не рекомендован для установки в местах с высокой запылённостью - пыль попадает внутрь через щели
• Требует обязательной установки с рамкой - без неё не будет герметичного и эстетичного вида

Примеры использования

• В спальне: одна клавиша - потолочные светильники, вторая - бра у кровати
• На кухне: одна клавиша - основной свет, вторая - подсветка рабочей зоны
• В офисе: одна клавиша - люстра, вторая - лампы на столах
• В коридоре: одна клавиша - свет в прихожей, вторая - свет в тамбуре

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к устройству
• Проверьте глубину монтажной коробки: она должна быть минимум 18 мм, иначе механизм не войдёт
• Не затягивайте винты слишком сильно - можно повредить резьбу или треснуть пластик
• Если провод многожильный, используйте наконечники типа ПК или ПВ - так контакт будет надёжнее
• Выбирайте рамку того же производителя или с точными размерами 71×71 мм - иначе будут щели
• При замене старого выключателя сверьте сечение проводов - если раньше были 2,5 мм2, этот механизм не подойдёт
