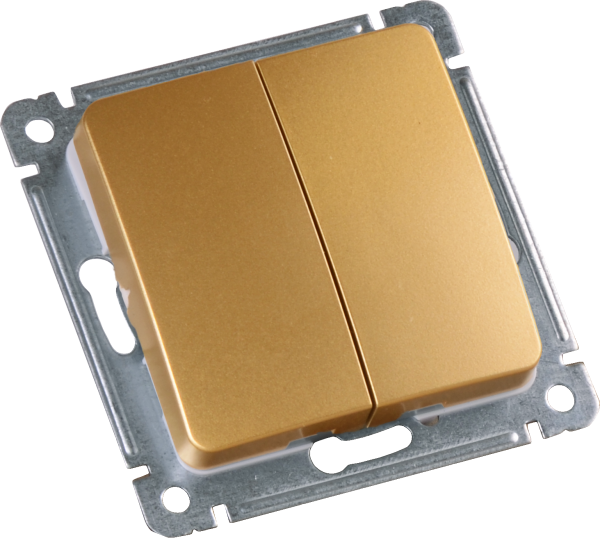

Выключатель скрытой установки, двухклавишный, механизм, цвет золото | ВС10-451-07 HEGEL

Выключатель скрытой установки двухклавишный механизм цвет золото от бренда HEGEL (артикул вс10-451-07) предназначен для управления двумя независимыми группами освещения или других нагрузок до 10 А в жилых и офисных помещениях. Механизм совмещает элегантную отделку с надежной конструкцией и устанавливается в стандартную скрытую коробку с последующей фиксацией декоративной рамки.

Назначение и область применения

Этот выключатель используется для коммутации двух отдельных цепей - например, включение/выключение основного света и подсветки, люстры и точечных светильников, или оборудования в рабочей зоне. Подходит для внутренней проводки в квартирах, офисах, гостиницах и других объектах с сухими условиями эксплуатации. Применяется исключительно в паре с декоративной рамкой, которая маскирует монтажную коробку и обеспечивает завершённый внешний вид.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - соответствует сетям бытового и коммерческого назначения в России и странах СНГ
• Количество полюсов: 1 - каждый клавишный механизм управляет одной фазой
• Схема подключения: 2×1-полюс - две независимые кнопки, каждая замыкает свою цепь
• Максимальное сечение кабеля: 1,5 мм2 - поддерживает медные одножильные и многожильные провода указанного сечения
• Способ подключения: винтовые клеммы - надёжное соединение, требует затяжки отверткой
• Материал корпуса: пластик с металлической контактной группой из бронзы - устойчив к нагреву и окислению
• Цвет: золото (RAL 1036) - глянцевая отделка, имитирует благородный металл
• Размеры: 71×71×15 мм - совместим с большинством стандартных монтажных коробок
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от влаги и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности, характерных для помещений с отоплением
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам
• Нормативный документ: ТУ 3464-001-07620177-2013 - сертифицирован по российским техническим условиям

Совместимость и монтаж

Механизм designed для установки в стандартную скрытую монтажную коробку глубиной не менее 18 мм. Крепление осуществляется винтами через боковые отверстия - необходимо предварительно закрепить механизм в коробке перед установкой накладки. Для правильной работы требуется использовать рамку с подходящим типом крепления (рамочная серия). Нельзя устанавливать без рамки - контакты остаются открытыми, что нарушает требования безопасности. Сечение кабеля не должно превышать 1,5 мм2; более толстые провода не войдут в клеммы и вызовут перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013 и имеет степень защиты IP20, что гарантирует защиту от случайного прикосновения к токоведущим частям пальцами. Отсутствие галогенов снижает риск выделения токсичных веществ при повреждении. Выключатель не предназначен для установки во влажных помещениях (ванна, баня, улица) - отсутствует герметизация. Работает только в сетях переменного тока 220–250 В, не совместим с постоянным током или высоковольтными системами.

Преимущества

• Золотистая глянцевая отделка - сочетается с современным дизайном интерьера, не выгорает под UV-излучением
• Бронзовая контактная группа - обеспечивает долгий срок службы даже при частых переключениях
• Фиксация винтами - прочнее, чем защёлки, особенно при длительной эксплуатации
• Поддержка стандартного размера 71×71 мм - легко заменяет аналоги других брендов
• Экологически безопасный материал - не содержит хлора и брома, безопасен при утилизации

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (баня, бассейн, кухня без защиты)
• Нельзя применять для нагрузок выше 10 А - превышение вызывает перегрев и выход из строя
• Не предназначена для подключения проводов сечением больше 1,5 мм2 - возможен плохой контакт и возгорание
• Требуется обязательная установка с рамкой - механизм без рамки не является законченным изделием и представляет опасность
• Не рекомендован для установки в местах с механическими воздействиями (например, в производственных цехах)

Примеры использования

• В спальне: одна клавиша - потолочный свет, вторая - ночник или бра
• В офисе: первая клавиша - основное освещение, вторая - подсветка рабочего стола
• На лестнице: включение света на первом этаже и на площадке между этажами
• В гостиной: управление светодиодной лентой и точечными светильниками

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подведена к устройству
• При подключении используйте только медные провода - алюминий не совместим с клеммами этого типа
• Затягивайте винты равномерно и осторожно - перетяжка может повредить пластиковую клемму
• Проверьте соответствие глубины монтажной коробки: минимальная глубина - 18 мм, иначе механизм не поместится
• Выбирайте рамку того же производителя или с точно такими же размерами - не все рамки совместимы с этим механизмом
• При замене старого выключателя - сравните размеры и тип крепления, чтобы избежать доработки стены
