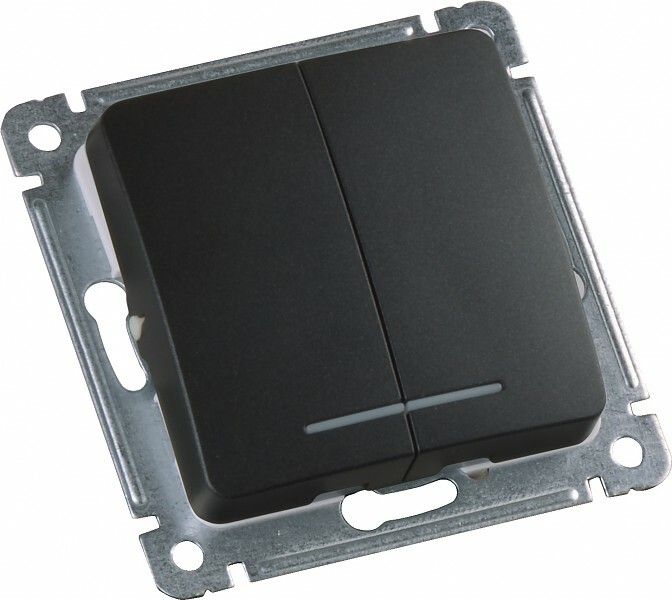

Выключатель скрытой установки, двухклавишный, с индикацией, механизм, цвет черный | ВС10-452-08 HEGEL

Выключатель скрытой установки двухклавишный с индикацией, механизм, черный от бренда HEGEL (артикул вс10-452-08) предназначен для управления двумя независимыми группами освещения или других нагрузок до 10 А. Механизм с индикацией предотвращает мерцание светодиодных и энергосберегающих ламп при выключенном состоянии, что особенно важно в жилых и офисных помещениях.

Назначение и область применения

Этот выключатель используется для коммутирования двух отдельных цепей освещения - например, основного и ночного света, люстры и точечных светильников, или света в комнате и на лестнице. Подходит для установки в квартирах, офисах, гостиницах и других объектах с современным освещением. Индикация позволяет легко найти выключатель в темноте, а также устраняет проблему слабого свечения LED-ламп после отключения - это частая причина дискомфорта при использовании обычных выключателей.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,3 кВт при 230 В
• Номинальное напряжение: 230 В - стандарт для бытовых сетей в России
• Количество полюсов: 1 - управляет одной фазой, не предназначен для трехфазных систем
• Способ подключения: винтовые клеммы - надежное соединение с медными проводами
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов большего сечения
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами, но не от воды
• Материал корпуса: пластик, не содержащий галогенов - безопасен при возгорании, не выделяет токсичных газов
• Цвет: черный, глянцевая отделка - элегантный внешний вид, совместим с современными интерьерами
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности
• Схема подключения: 2×1-полюс - две независимые группы, каждая из которых замыкает одну фазу
• Нормативный документ: ТУ 3464-001-07620177-2013 - соответствует внутренним техническим условиям производителя

Совместимость и монтаж

Выключатель представляет собой механизм с накладкой - требует установки в стандартную глубокую подрозетник (диаметром 68–70 мм). Для работы необходима рамка, которая продается отдельно; данный механизм совместим с большинством рамок серии “рамочные” от HEGEL и аналогичных моделей других производителей. Крепление осуществляется винтами через боковые отверстия механизма. Подключение проводов - только винтовыми зажимами, без пуш-клемм. Сечение кабеля не должно превышать 1,5 мм2 - более толстые провода не войдут в клеммы и могут повредить контакт.

Безопасность и стандарты

Выключатель выполнен из самозатухающего пластика, не содержащего галогенов, что снижает риск распространения пламени и выделения ядовитых веществ при перегреве. Степень защиты IP20 обеспечивает базовую безопасность в сухих помещениях, но не защищает от попадания влаги - запрещено использование в ванных комнатах, кухнях без защиты от брызг, на улице или в сырых подвалах. Соответствие ТУ 3464-001-07620177-2013 гарантирует соответствие требованиям безопасности, установленным производителем.

Преимущества

• Индикация в виде светодиода - позволяет определить положение клавиш в темноте и устраняет мерцание LED-ламп
• Два независимых канала - удобство управления несколькими источниками света одним устройством
• Глянцевая черная поверхность - гармонирует с дизайнерскими решениями и маскирует следы пыли
• Отсутствие галогенов - экологически безопасный материал, соответствует современным нормам
• Простая и проверенная система винтовых клемм - долгий срок службы контактов

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, бассейн) - степень защиты IP20 недостаточна
• Запрещена установка вне закрытых распределительных коробок - требуется обязательная скрытая установка
• Поддерживается только однофазная сеть 230 В - не работает в трёхфазных системах
• Максимальное сечение кабеля - 1,5 мм2 - нельзя использовать с проводами 2,5 мм2 и выше
• Требуется отдельная рамка - механизм не является готовым изделием, а лишь частью системы

Примеры использования

• Управление светом в спальне: одна клавиша - потолочная люстра, вторая - ночники у кровати
• Освещение кухни: основной свет над столом и подсветка рабочей зоны
• Коридор и прихожая: два отдельных контура, включающиеся по необходимости
• Аудитории и офисы: включение света над рабочими местами и над проходами

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подана на вход
• Проверьте, чтобы провода были зачищены на 8–10 мм - меньше не будет хорошего контакта, больше может выпасть из клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Выбирайте рамку с подходящим типом крепления - лучше всего совпадают модели той же серии “рамочные”
• Если используете LED-лампы мощностью менее 5 Вт, убедитесь, что они совместимы с индикационными выключателями - некоторые очень чувствительные модели всё равно могут слабо светиться
• При замене старого выключателя - сравните сечение проводов: если раньше был 2,5 мм2, этот механизм не подойдет
