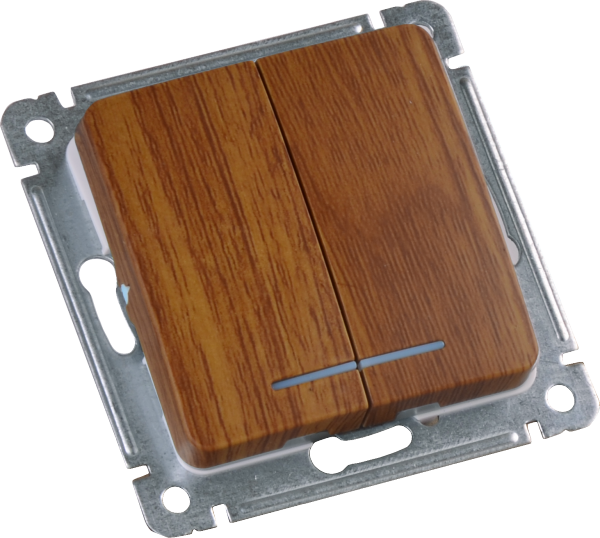

Выключатель скрытой установки, двухклавишный, с индикацией, механизм, цвет дуб | ВС10-452-05 HEGEL

Выключатель скрытой установки двухклавишный с индикацией HEGEL вс10-452-05 предназначен для управления двумя независимыми группами освещения или других нагрузок до 10 А в жилых и офисных помещениях. Механизм с глянцевой отделкой под дерево обеспечивает эстетичный вид при скрытом монтаже, а индикация предотвращает мерцание светодиодных и энергосберегающих ламп.

Назначение и область применения

Выключатель HEGEL вс10-452-05 используется для коммутирования двух отдельных цепей освещения - например, основного и ночного света, люстры и бра, или зон в помещении. Подходит для квартир, офисов, гостиных, спальнях и коридорах. Индикация особенно полезна при использовании LED- и CFL-ламп, которые часто мерцают при выключенном состоянии из-за слабых утечек тока через цепь управления. Выключатель устанавливается в стандартную подрозетник глубиной 40–50 мм.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - совместим с бытовыми сетями в России и странах СНГ
• Количество полюсов: 1 - управляет одной фазой на каждую клавишу
• Схема подключения: 2×1-полюс - две независимые цепи, каждая со своим контактом
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов в стандартной домашней проводке
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет и отделка: глянцевый «дуб» - имитация древесины, сочетается с современной и классической интерьерной палитрой
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, подходит для большинства регионов РФ
• Тип комплектации: механизм с накладкой - требует отдельной декоративной рамки
• Нормативный документ: ТУ 3464-001-07620177-2013 - соответствует внутренним требованиям производителя

Совместимость и монтаж

MECHANISM HEGEL вс10-452-05 устанавливается в стандартные металлические или пластиковые подрозетники с диаметром 68 мм. Крепление осуществляется винтовым способом - два винта сбоку механизма фиксируют его в коробке. Для работы требуется внешняя рамка - сам по себе механизм не имеет декоративной окантовки. Подключение выполняется к винтовым клеммам: L - фаза входа, L1 и L2 - выходы на две группы нагрузки. Ноль и заземление не подключаются к выключателю - они идут напрямую к светильникам. Сечение кабеля не должно превышать 1,5 мм2 - более толстые провода не войдут в зажимы.

Безопасность и стандарты

Выключатель HEGEL вс10-452-05 выполнен из неметаллического материала без галогенов, что снижает риск образования ядовитых веществ при перегреве. Соответствует требованиям ТУ 3464-001-07620177-2013, но не сертифицирован по ГОСТ Р 50345 или IEC 60669. IP20 не допускает использование в ванных комнатах, на улице или в сырых помещениях. Работает только в сухих условиях внутри помещений.

Преимущества

• Индикация - минимизирует мерцание LED-ламп даже при старой проводке с малыми утечками тока
• Глянцевая отделка «дуб» - легко моется, не царапается, хорошо сочетается с другими элементами интерьера
• Простая схема подключения - не требует специальных знаний, подходит для монтажника среднего уровня
• Фиксация винтами - прочнее, чем пружинные зажимы, не требует замены после нескольких демонтажей
• Компактный размер - занимает мало места в подрозетнике, удобен при ограниченном пространстве

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, кухня без защиты) - IP20 не обеспечивает защиту от влаги
• Максимальное сечение кабеля - 1,5 мм2; нельзя использовать с проводами 2,5 мм2 и выше
• Требуется отдельная рамка - механизм не работает автономно, без декоративной накладки
• Не предназначен для управления мощностью выше 2,2 кВт - не используйте с нагревательными приборами, мощными светильниками или двигателями
• Не рекомендован для частого включения-выключения (более 10 раз в час) - срок службы контактов снижается

Примеры использования

• В спальне: одна клавиша - потолочные светильники, вторая - ночники у кровати
• На кухне: первая клавиша - основной свет, вторая - подсветка рабочей зоны
• В офисе: одна группа - свет над столом, другая - освещение зоны отдыха
• В коридоре: включение света в холле и в тамбуре одним устройством

Практические советы

• Перед монтажом всегда отключите питание - даже при выключенном положении есть опасность поражения током
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить контакт
• Если лампы всё ещё мерцают - проверьте наличие конденсатора в цепи или замените выключатель с индикацией на модель с резистором
• Выбирайте рамку с подходящим типом крепления - лучше всего совпадают модели из той же серии «рамочная»
• Не устанавливайте рядом с источниками тепла - высокая температура может деформировать пластик
• При замене старого выключателя - сравните размеры подрозетника: новый механизм должен свободно входить
