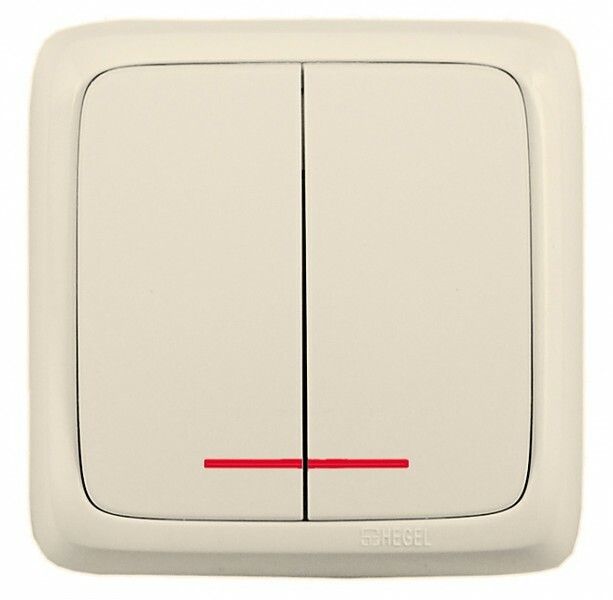

Выключатель двухклавишный наружный с изоляционной пластиной индикацией слоновая кость 16А - ВА16-154-01 HEGEL

Выключатель двухклавишный открытой установки HEGEL ВА16-154-01 предназначен для управления двумя независимыми группами освещения или других бытовых нагрузок. Его ультратонкая конструкция, индикация работы и изолирующая пластина делают его удобным решением для открытой проводки в жилых и офисных помещениях.

Назначение и область применения

Выключатель двухклавишный HEGEL ВА16-154-01 используется для включения и отключения двух отдельных цепей - например, основного и дополнительного освещения, люстры и бра, или света в комнате и на лестнице. Подходит для квартир, офисов, коридоров и других помещений с открытой электропроводкой. Номинальное напряжение 250 В и ток 16 А позволяют коммутировать обычные лампы накаливания, светодиоды, энергосберегающие лампы и другие устройства мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество клавиш: 2
• Количество полюсов: 1 (двухкнопочный однополюсной выключатель)
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 1,5 мм2
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Материал корпуса: пластик, глянцевая отделка, цвет - бежевый (слоновая кость)
• Высота рамки: 17 мм - минимальная для устройств открытой установки
• Индикация: да (светодиодная подсветка показывает состояние выключенного состояния)
• Содержание галогенов: не содержит
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель HEGEL ВА16-154-01 монтируется на стену с помощью винтового крепления. Для установки требуется предварительно подготовить место под корпус - достаточно места для фиксации на поверхности стены. Кабель подводится через винтовые клеммы, которые рассчитаны на медные провода сечением до 1,5 мм2. Не допускается использование многожильных проводов без опрессовки наконечниками. Схема подключения: два независимых однополюсных контакта - каждая клавиша управляет своей цепью. Индикационный светодиод работает даже при выключенном состоянии, чтобы указывать на наличие напряжения в сети - это особенно полезно при использовании LED-ламп, которые могут мерцать при малом токе утечки.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги - поэтому устройство нельзя использовать в ванных комнатах, на улице или в сырых помещениях. Глянцевая поверхность легко моется, но требует осторожности при чистке - не применять агрессивные растворители. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Ультратонкий профиль (17 мм) позволяет установить выключатель там, где важна эстетика - он почти не выступает над стеной, как будто установлен в штробы.
• Индикация предотвращает мерцание LED-ламп при выключенном положении, так как показывает наличие потенциала в цепи.
• Изолирующая пластина между контактами повышает безопасность при обслуживании и снижает вероятность пробоя.
• Глянцевая бежевая окраска хорошо сочетается с большинством интерьеров и не выгорает со временем.
• Простая винтовая система подключения - доступна даже начинающему электромонтажнику.

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, кухня без защиты) - IP20 недостаточно.
• Подключение кабелей сечением более 1,5 мм2 запрещено - возможен перегрев и выход из строя клемм.
• Не совместим с автоматическими системами управления (например, умными домами) без внешних реле - это механический выключатель.
• Не рекомендован для установки в местах с постоянными механическими воздействиями - например, рядом с дверями или в проходах.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночники у кровати.
• Освещение коридора и холла - две группы ламп в одном месте.
• Зональное освещение в офисе: рабочий стол и зона отдыха.
• Система “прихожая - кухня” - один выключатель вместо двух отдельных.

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе есть напряжение на входе.
• При подключении используйте только медные провода; если применяете многожильный кабель - обжмите его наконечниками.
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму.
• Индикация будет работать только при наличии замкнутой цепи - если лампа перегорела, светодиод может не светиться, хотя напряжение есть.
• Этот выключатель HEGEL ВА16-154-01 идеально подходит для модернизации старой проводки - не требует штробления стен.
