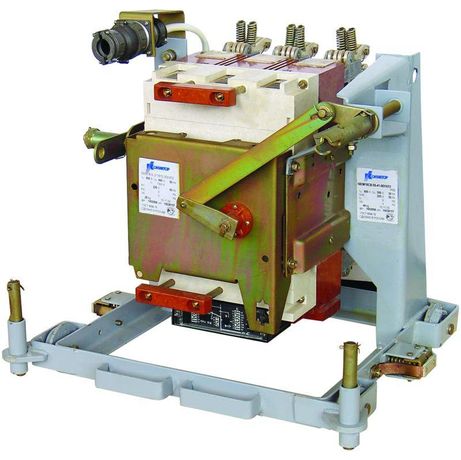

Выключатель автоматический АВ2М4Н-53-41 Э/Магн Стац ном. ток 400А | 1004911 Контактор (Legrand)

Автоматический выключатель 3-полюсный 400А стационарный электромагнитный привод 220В номинальный ток 400А УХЛ3 (артикул 1004911, бренд Контактор Ульяновск) предназначен для защиты силовых цепей от коротких замыканий и перегрузок, а также для редких оперативных отключений. Он заменяет устаревшие модели серии АВМ и основан на конструкциях ВА50-41/ВА50-43.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А стационарный электромагнитный привод 220В номинальный ток 400А УХЛ3 используется в сетях переменного тока до 550 В (при температуре ниже +20 C) и постоянного тока. Применяется в промышленных установках: распределительных щитах, питающих мощные двигатели, конвейеры, сварочные аппараты, системы вентиляции. Подходит для условий с повышенной запылённостью и влажностью, соответствует климатическому исполнению УХЛ3. Нельзя использовать в местах с прямым солнечным или радиоактивным излучением.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение: 550 В (переменный ток)
• Номинальная отключающая способность: 20 кА
• Напряжение управления: 220 В (AC/DC)
• Тип расцепителя: электромагнитный, с уставкой срабатывания 16In (кратность 16 от номинала)
• Тип дополнительного расцепителя: независимый (для удалённого отключения)
• Род тока: AC/DC
• Климатическое исполнение: УХЛ3 (работает при температурах от −40 C до +40 C, в условиях повышенной влажности)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытую сборку)
• Способ монтажа: на монтажную плату (не имеет шасси или DIN-рейки)
• Максимальная высота установки: 4300 м над уровнем моря; при высоте >2000 м допустимые значения тока и напряжения снижаются
• Степень загрязнения: 3 (по ГОСТ IEC 60947-1-2017 - средняя степень загрязнения, возможна проводящая пыль)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А стационарный электромагнитный привод 220В номинальный ток 400А УХЛ3 монтируется исключительно на жестко зафиксированную монтажную плату. Для этого требуется подготовить отверстия под болты крепления - в комплекте они не предусмотрены. Электромагнитный привод работает от сети 220 В, поэтому необходимо обеспечить питание для независимого расцепителя. Монтаж следует выполнять в соответствии со схемой, указанной в документации завода-изготовителя. Открытая установка невозможна - IP00 не защищает от доступа к токоведущим частям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69 (тип атмосферы II - умеренно-влажный воздух без агрессивных газов). Проект рассчитан на работу в зонах с классификацией степени загрязнения 3. Сертификация подтверждает соответствие требованиям безопасности для промышленного оборудования. Автоматический выключатель не содержит элементов, создающих взрывоопасную среду - не применяется во взрывоопасных зонах.

Преимущества

• Замена устаревших моделей АВМ без переделки существующих схем
• Высокая отключающая способность (20 кА) - подходит для крупных объектов с большими токами КЗ
• Наличие независимого расцепителя позволяет реализовать дистанционное управление через кнопки или PLC
• Поддерживает как переменный, так и постоянный ток - универсальное решение для смешанных систем
• Климатическое исполнение УХЛ3 гарантирует работоспособность в суровых условиях - холод, сырость, колебания температуры

Ограничения применения

• Не для установки вне электрошкафа - IP00 не предохраняет от контакта с токоведущими частями
• При использовании на высоте более 2000 метров: номинальный ток снижается на 10%, максимальное рабочее напряжение - не более 500 В
• Не рекомендован для частых коммутаций - максимум 10 операций в сутки
• Не подходит для помещений с химически активными газами, паром, маслом или аэрозолями
• Отсутствуют встроенные тепловые расцепители - защита от перегрузок осуществляется внешним устройством

Примеры использования

• Защита основного входа на промышленный цех с нагрузкой около 400 А
• Отключение питающей линии к насосной станции
• Коммутирование цепей сварочных машин в металлообработке
• Частичная замена старых автоматов серии АВМ в действующих щитах без изменения проводки

Практические советы

• Обязательно проверьте посадочные размеры монтажной плиты - совпадают ли отверстия с вашей конструкцией
• Для работы на высоте 2000–4300 м используйте коэффициент снижения тока: 400 × 0,9 = 360 А
• Питание 220 В для электромагнитного привода должно быть стабильным - скачки напряжения вызывают отказы расцепления
• Проверьте наличие свободного места вокруг аппарата - необходима вентиляция для теплоотвода
• При проектировании учтите, что этот выключатель не имеет механической фиксации положения “вкл./выкл.” - нужен внешний указатель состояния
