Выключатель автоматический ВА04-36-160А-340015-2000-660В-20УХЛ3-Контактор | 1033516 Контактор (Legrand)

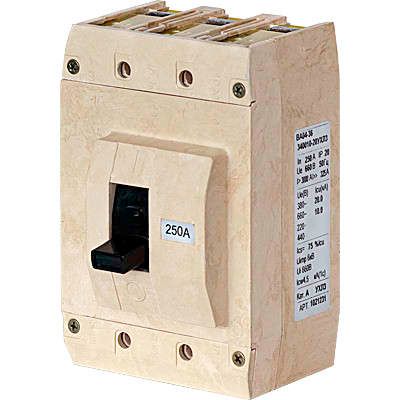

Выключатель автоматический ВА04-36 на 160 А с климатическим исполнением УХЛ3 предназначен для защиты цепей переменного тока до 660 В от перегрузок и коротких замыканий, а также для нечастых оперативных коммутаций и прямого пуска асинхронных двигателей. Модель с обозначением 340015 оснащена комбинированным расцепителем (тепловым и электромагнитным) с фиксированной уставкой магнитной защиты на уровне 12,5 номинального тока, что определяет зону мгновенного отключения при коротких замыканиях. Стационарное исполнение и крепление на монтажную плату исключают возможность выкатывания из шкафа, что упрощает конструкцию, но требует отключения питания для обслуживания. Критическим нюансом выбора является возможность обратного подключения питания: при подаче напряжения на нижние зажимы (2, 4, 6) предельная отключающая способность снижается вдвое, поэтому для обеспечения защиты на уровне 10 кА питание необходимо подводить строго к верхним выводам (1, 3, 5). Корпус со степенью защиты IP20 защищает от случайного прикосновения к токоведущим частям, но не препятствует проникновению пыли, что требует установки в закрытые шкафы или боксы.
