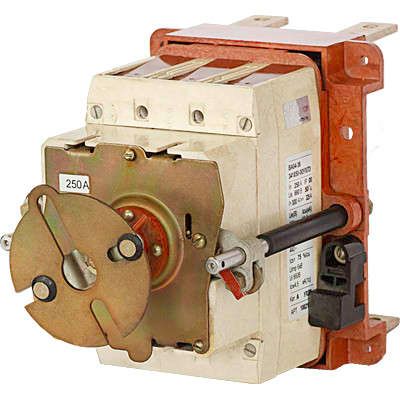

Выключатель автоматический ВА04-36-100А-341850-1250-660В-НР220AC-00УХЛ3-Контактор (без компл.зажимов) | 1024157 Контактор (Legrand)

Автоматический выключатель ВА04-36-341850-00 УХЛ3 660В от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Выключатель выполнен в литом корпусе с выкатной конструкцией и не включает комплект зажимов - требует самостоятельной установки проводников.

Назначение и область применения

Выключатель ВА04-36-341850-00 УХЛ3 660В используется для защиты сетей переменного тока с напряжением до 660 В и частотой 50–60 Гц. Подходит для промышленных объектов: станков, конвейеров, распределительных щитов, систем управления. Разрешено применение для редких прямых пусков асинхронных двигателей - до 6 раз в сутки. Также допускается работа в цепях постоянного тока до 440 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Напряжение: 660 В переменного тока / 440 В постоянного тока
• Номинальная отключающая способность: 20 кА
• Тип расцепителей: электромагнитный (для коротких замыканий) + тепловой (для перегрузок)
• Уставка магнитного расцепителя: 12,5 × I_n (т.е. 1250 А при 100 А)
• Дополнительный расцепитель: независимый, питание 220 В переменного тока
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка в закрытую сборку
• Способ монтажа: на монтажную плату (панель)
• Привод: ручной
• Контакты: 0 нормально открытых (НО) контактов - нет сигнализации состояния
• Схема: 341850

Совместимость и монтаж

Выключатель ВА04-36-341850-00 УХЛ3 660В монтируется на специализированную монтажную плату - фиксируется механически, без болтов. Для подключения проводов необходимо использовать собственные зажимы или клеммы, так как комплект зажимов в комплектацию не входит. Подключение возможно с любой стороны: вход - через выводы 1, 3, 5 или 2, 4, 6. Однако при питании со стороны выходных выводов (2, 4, 6) отключающая способность снижается до 10 кА - это важно учитывать при проектировании схемы.

Безопасность и стандарты

Выключатель соответствует требованиям к защите от коротких замыканий и перегрузок согласно ГОСТ Р 50030.2. Защита от замыканий на землю реализована внутренним механизмом - обеспечивает отключение при появлении тока утечки. Конструкция выдерживает вибрацию (0,5–100 Гц, 0,5g) и удары (3g, 2–20 мс), что позволяет использовать устройство в условиях с высокой механической нагрузкой.

Преимущества

• Высокая отключающая способность (20 кА) - надежно защищает сети с большими токами КЗ
• Наличие независимого расцепителя - позволяет удаленно отключить выключатель по сигналу от системы управления
• Климатическое исполнение УХЛ3 - устойчив к холоду и влаге, подходит для неотапливаемых помещений
• Гибкий вариант подключения - можно подавать питание с любой стороны, хотя с ограничениями
• Изготовлен в литом корпусе - прочная, герметичная конструкция без доступа к внутренним элементам

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать открыто; обязательно поместить в шкаф или корпус с классом защиты не ниже IP54
• Отсутствие комплекта зажимов - требует дополнительных затрат и времени на подготовку проводов
• При подключении питания со стороны выходных контактов (2, 4, 6) отключающая способность падает вдвое - не рекомендуется для ответственных участков
• Не предназначен для частых включений - более 6 раз в сутки может снизить срок службы
• Нет NO-контактов - невозможно получить сигнал “включен/выключен” без внешнего оборудования

Примеры использования

• Щитовая автоматики на заводе - защита силового контура станка мощностью до 60 кВт
• Распределительный щит в цеху с асинхронными двигателями - редкий пуск насосов и вентиляторов
• Система управления технологической линией - управление отключением через независимый расцепитель по команде PLC
• Объекты с колебаниями напряжения - благодаря устойчивости к вибрации и широкому диапазону рабочих температур

Практические советы

• Выбирайте зажимы с подходящим сечением провода - для 100 А обычно используют медные жилы 25–35 мм2
• Проверьте направление подключения перед монтажом: если питание будет идти со стороны 2, 4, 6 - учтите снижение отключающей способности до 10 кА
• Подключите независимый расцепитель к контроллеру через реле - избегайте прямого подключения к слабым источникам
• Убедитесь, что монтажная плата имеет достаточную жесткость - вибрация может повредить контактные группы
• Для обслуживания используйте только ручное отключение - не применяйте принудительное открывание инструментом
