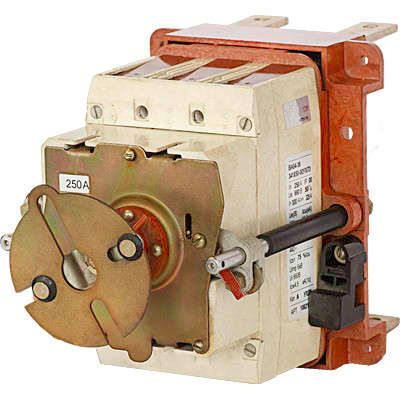

Выключатель автоматический ВА04-36-50А-341850-500-660В-НР220AC-00УХЛ3-Контактор | 1002188 Контактор (Legrand)

Автоматический выключатель ВА04-36-341850-00 УХЛ3 660В от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Выключатель выполнен в литом корпусе, имеет три полюса и рассчитан на работу в условиях повышенной влажности и колебаний температур. Артикул 1002188 соответствует модели из серии ВА00-36.

Назначение и область применения

Выключатель ВА04-36-341850-00 УХЛ3 660В используется для защиты силовых цепей переменного тока с напряжением до 660 В и частотой 50–60 Гц. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также допускает до шести включений/отключений в сутки. Подходит для защиты оборудования на промышленных объектах: станков, конвейеров, распределительных щитов. Разрешено применение для прямого пуска асинхронных двигателей, если нагрузка не превышает номинальную мощность устройства.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Напряжение: 660 В переменного тока / 440 В постоянного тока
• Номинальная отключающая способность: 6 кА
• Тип расцепителей: электромагнитный (с уставкой 10In) + тепловой
• Дополнительный расцепитель: независимый, с питанием 220 В
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытую сборку
• Способ монтажа: на монтажную плату (панель)
• Привод: ручной
• Конструкция: выкатное исполнение - позволяет легко извлекать устройство из панели для обслуживания
• Схема: 341850 - определяет расположение контактов и зажимов
• Контакты: нет встроенных вспомогательных контактов (НО/НЗ - 0)

Совместимость и монтаж

Выключатель ВА04-36-341850-00 УХЛ3 660В монтируется исключительно на монтажную плату с фиксацией через крепёжные отверстия. Для правильной работы необходимо соблюдать рекомендованную схему подключения (341850): входные клеммы - 1, 3, 5; выходные - 2, 4, 6. Возможна подача питания как сверху, так и снизу, однако при подключении к выходным клеммам (2, 4, 6) отключающая способность снижается до 3 кА. Это важно учитывать при проектировании схемы. Выкатная конструкция позволяет демонтировать устройство без отключения всей сети - удобно для планового обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям к защите от перегрузок и коротких замыканий согласно ГОСТ Р 50030.2. Применение в условиях УХЛ3 гарантирует надёжную работу в средах с высокой влажностью, запылённостью и перепадами температур. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне корпуса - обязательна установка в щит или панель с защитой от доступа посторонних предметов и людей.

Преимущества

• Выкатная конструкция упрощает замену и диагностику без отключения всего щита
• Наличие независимого расцепителя позволяет удалённо отключить устройство по сигналу от системы управления
• Устойчивость к вибрации и механическим ударам делает его подходящим для установки на движущихся или вибрирующих участках
• Поддержка двустороннего подключения повышает гибкость при проектировании схем
• Использование в составе серии ВА00-36 обеспечивает совместимость с другими элементами этой линейки

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 требует герметичной установки
• При подключении питания к выходным клеммам (2, 4, 6) отключающая способность снижается вдвое - до 3 кА
• Не предназначен для частых операций включения/выключения - более 6 раз в сутки может сократить срок службы
• Отсутствие вспомогательных контактов требует внешних решений для сигнализации состояния
• Не подходит для цепей постоянного тока выше 440 В

Примеры использования

• Защита двигателя 30 кВт на конвейере в пищевой промышленности
• Распределительный щит на заводе с вибрационными механизмами
• Цепь управления насосной станцией с возможностью дистанционного отключения через независимый расцепитель
• Щитовая установка в холодильном цеху с высокой влажностью (климат УХЛ3)

Практические советы

• При монтаже проверьте соответствие схемы 341850 - неверное подключение клемм может снизить безопасность
• Если требуется сигнализация положения (вкл/выкл), используйте внешние контакторы или реле
• Для систем с аварийным отключением подключите независимый расцепитель к кнопке “Стоп” или PLC
• При использовании в вибрационных зонах убедитесь, что крепление жесткое и не допускает люфта
• Не забудьте предусмотреть место для выдвижения устройства - выкатная конструкция требует свободного пространства перед панелью
