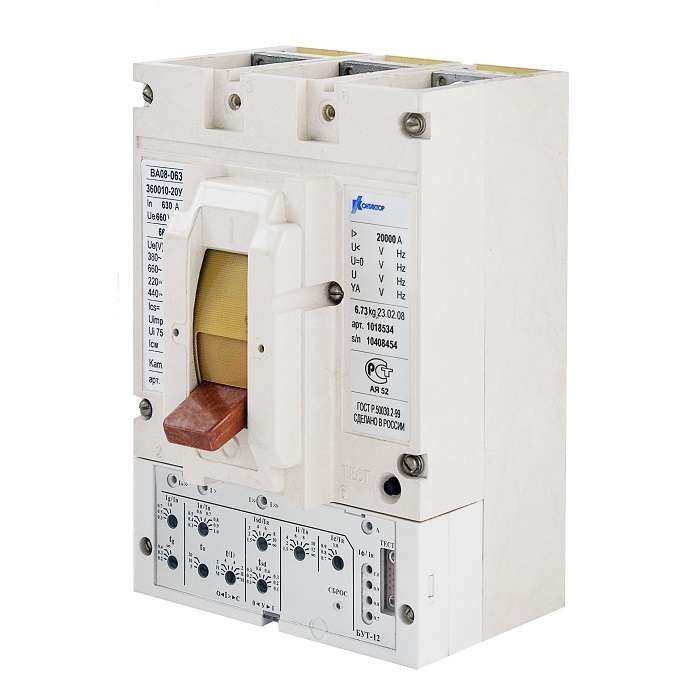

Автоматический выключатель ВА08-0405Н-337910-20УХЛ3 160А, 660В, длинные выводы - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Выключатель ВА08-0405Н-337910-20УХЛ3 160А, 660В, длинные выводы выпускается компанией Контактор Ульяновск в рамках серии ВА08 и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Выключатель ВА08-0405Н-337910-20УХЛ3 160А, 660В, длинные выводы используется для редких (не более шести раз в сутки) включения и отключения электрических цепей переменного тока с частотой 50–60 Гц. Он обеспечивает защиту оборудования от перегрузок и коротких замыканий. Подходит для установки в щитах управления, силовых панелях, промышленном оборудовании - например, на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 30 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 3 - защита трёхфазной цепи;
• Тип расцепителя: электронный - точная и регулируемая защита по току, отличается от теплового быстродействием и адаптацией под нагрузку;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу от внешнего устройства (например, системы аварийной остановки);
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность, но не в условиях конденсации;
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и влаги; требует установки в закрытые корпуса;
• Способ монтажа: монтажная плата - фиксируется болтами прямо на печатную плату или жёсткий основание, не требует DIN-рейки;
• Вид привода: ручной - управление осуществляется только механическим рычагом;
• Конструктивное исполнение: стационарное - не имеет механизма выдвижения, не предназначено для обслуживания под напряжением.

Совместимость и монтаж

Выключатель ВА08-0405Н-337910-20УХЛ3 160А, 660В, длинные выводы монтируется на монтажную плату через отверстия в корпусе. Длинные выводы позволяют легко соединяться с шинами или проводами, расположенными ниже уровня платы. Для надёжного контакта рекомендуется использовать клеммы с зажимным моментом 1,5–2 Нм. Убедитесь, что площадка монтажа жёсткая - вибрации снижают срок службы контактной группы. Установка возможна только в вертикальной плоскости: выводы 1, 3, 5 должны быть направлены вверх. Разрешён поворот на +-90° вокруг оси, отклонение от вертикали - не более 5°.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективность и точность срабатывания, исключает ложные отключения. Применение в помещениях с нормальной степенью запылённости и без агрессивных химических веществ. Не предназначен для взрывоопасных зон.

Преимущества

• Электронный расцепитель даёт возможность настройки порогов срабатывания по времени и току - лучше адаптируется к сложным нагрузкам;
• Наличие независимого расцепителя позволяет интегрировать выключатель в системы автоматизации и сигнализации;
• Длинные выводы упрощают сборку панелей, особенно там, где требуется высокая плотность компоновки;
• Климатическое исполнение УХЛ3 делает выключатель пригодным для использования в неотапливаемых помещениях, на объектах в регионах с суровым климатом;
• Изделие сертифицировано и произведено в России - совместимо с отечественной инфраструктурой и документацией.

Ограничения применения

• Не применяется в местах с высокой запылённостью, влажностью или воздействием масел/эмульсий - степень защиты IP20 недостаточна;
• Запрещена установка в горизонтальном или перевёрнутом положении - нарушается работа внутренних механизмов;
• Не предназначен для частого включения/отключения (более 6 раз в сутки) - риск износа контактов;
• Отсутствие выдвижного механизма - невозможен ремонт или замена под напряжением;
• Не поддерживает модульные аксессуары (блокировки, AUX-контакты) - функционал ограничен базовой комплектацией.

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 100 кВт;
• Отключение питания насосной группы в системе водоснабжения при аварийном превышении тока;
• Коммутация и защита трёхфазного нагревательного элемента в термической камере;
• Управление питанием конвейерной линии с возможностью дистанционного отключения через независимый расцепитель.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов номинальному току 160 А - используйте медные кабели минимум 50 мм2;
• При использовании независимого расцепителя подключите управляющее напряжение согласно паспорту - обычно 24…230 В переменного или постоянного тока;
• Не затягивайте клеммы слишком сильно - это деформирует выводы и вызывает перегрев;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление влияет на надёжность;
• При замене аналога - убедитесь, что новый выключатель имеет те же длинные выводы и тип монтажа - другие модели серии ВА08 могут иметь короткие выводы.
