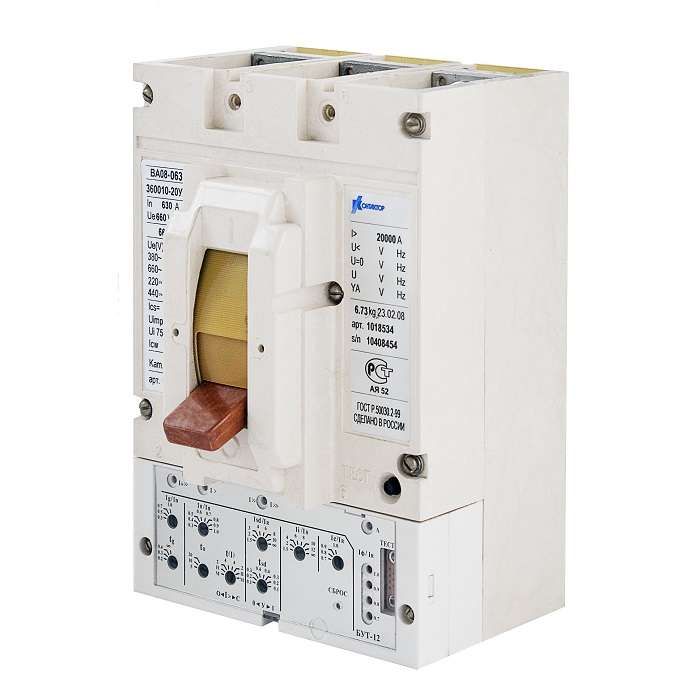

Выключатель автоматический ВА08-0405Н-347930-00УХЛ3 250А, 660В длинные выводы | 1038659 Контактор (Legrand)

Автоматический выключатель ВА08-0405Н-347930-00УХЛ3 250А, 660В, длинные выводы - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Выключатель ВА08-0405Н-347930-00УХЛ3 250А, 660В, длинные выводы выпускается компанией Контактор Ульяновск и относится к серии ВА08.

Назначение и область применения

Автоматический выключатель ВА08-0405Н-347930-00УХЛ3 250А, 660В, длинные выводы используется для редкого (не более шести раз в сутки) ручного включения и отключения электрических цепей переменного тока с напряжением до 660 В и частотой 50–60 Гц. Он обеспечивает защиту оборудования от перегрузок и коротких замыканий. Подходит для установки в щитах, панелях управления, силовых распределительных устройствах промышленного типа - например, на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 30 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно отключить;
• Количество полюсов: 3 - три независимые контактные группы для трёхфазной сети;
• Тип расцепителя: электронный - точная и регулируемая защита по току, позволяет задавать пороги срабатывания;
• Тип дополнительного расцепителя: независимый - возможность удалённого отключения через внешний сигнал (например, от системы аварийной остановки);
• Конструктивное исполнение: стационарное - выключатель жёстко закреплён на монтажной плате, не выдвигается;
• Способ монтажа: монтажная плата - фиксируется болтами или винтами прямо на печатной плате или раме;
• Степень защиты: IP00 - нет защиты от пыли и влаги; требует установки внутри герметичного корпуса или щита;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C;
• Схема: 347930 - внутренняя схема подключения и расположения контактов, соответствует типовой компоновке производителя;
• Вид привода: ручной - управление осуществляется только механическим рычагом;
• Длинные выводы - контакты удлинены для удобства пайки или крепления к шинам на монтажной плате.

Совместимость и монтаж

Выключатель ВА08-0405Н-347930-00УХЛ3 250А, 660В, длинные выводы монтируется исключительно на монтажную плату. Для надёжного соединения используйте болты или винты подходящего диаметра - выводы рассчитаны на плотное прилегание к медным шинам или печатным проводникам. Убедитесь, что площадка монтажа имеет достаточную жёсткость и не деформируется при затяжке. Длина выводов позволяет выполнять пайку или использовать клеммники, но не предназначена для быстрого подключения к шинному ряду без адаптеров. Устанавливайте выключатель в вертикальном положении выводами 1, 3, 5 вверх. Разрешено отклонение +-5° от вертикали и поворот на 90° влево/вправо в одной плоскости.

Безопасность и стандарты

Выключатель ВА08-0405Н-347930-00УХЛ3 250А, 660В, длинные выводы соответствует требованиям ГОСТ Р 50030.2 и другим нормативам для аппаратов низкого напряжения. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижает риск ложных отключений. Наличие независимого расцепителя позволяет интегрировать устройство в системы безопасности по принципу “остановка по команде”. Однако из-за степени защиты IP00 использование вне защищённого корпуса запрещено - это требование безопасности.

Преимущества

• Электронный расцепитель даёт высокую точность срабатывания и возможность настройки порогов защиты;
• Независимый расцепитель позволяет дистанционно отключать нагрузку - удобно для автоматизации и аварийных ситуаций;
• Длинные выводы обеспечивают гибкость при монтаже на плате - можно легко подключить к шинам или выполнить пайку;
• Климатическое исполнение УХЛ3 делает выключатель пригодным для работы в суровых условиях - холодные цеха, открытые помещения с контролируемым микроклиматом;
• Высокая отключающая способность (30 кА) гарантирует надёжность даже при серьёзных аварийных режимах.

Ограничения применения

• Не допускается установка в местах с повышенной влажностью, наличием масла, эмульсий или брызг - степень защиты IP00 не предусматривает никакой защиты от жидкостей;
• Запрещено применение во взрывоопасных зонах - отсутствует сертификация по взрывозащите;
• Не рекомендуется для частого включения/отключения - более 6 раз в сутки может снизить срок службы контактов;
• Требуется обязательная установка в защищённом корпусе или щите - сам по себе выключатель не имеет оболочки;
• Использование в сетях постоянного тока невозможно - только переменный ток 50/60 Гц.

Примеры использования

• Защита главного входа мощного промышленного станка с трёхфазным двигателем 160 кВт;
• Распределительный щит на заводе с системой аварийной остановки, где независимый расцепитель активируется по сигналу от датчиков;
• Щитовая в холодильном цеху - благодаря исполнению УХЛ3 выключатель сохраняет работоспособность при минусовых температурах;
• Система конвейеров с несколькими двигателями, где требуется селективная защита и возможность удалённого отключения.

Практические советы

• Перед монтажом проверьте соответствие длины выводов и шага крепления вашей плате - возможно потребуются переходные кольца или адаптеры;
• При использовании независимого расцепителя убедитесь, что источник питания для него совпадает с напряжением управления (обычно 24 В или 220 В переменного тока);
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую основу или деформировать выводы;
• Для обслуживания и диагностики используйте только отключённую сеть - даже при отключенном выключателе часть элементов остаются под напряжением;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях пыли или вибраций, хотя сам выключатель не защищён от них.
