Выключатель автоматический ВА08-0630С-567970-00УХЛ3 630А, 660В | 1036026 Контактор (Legrand)

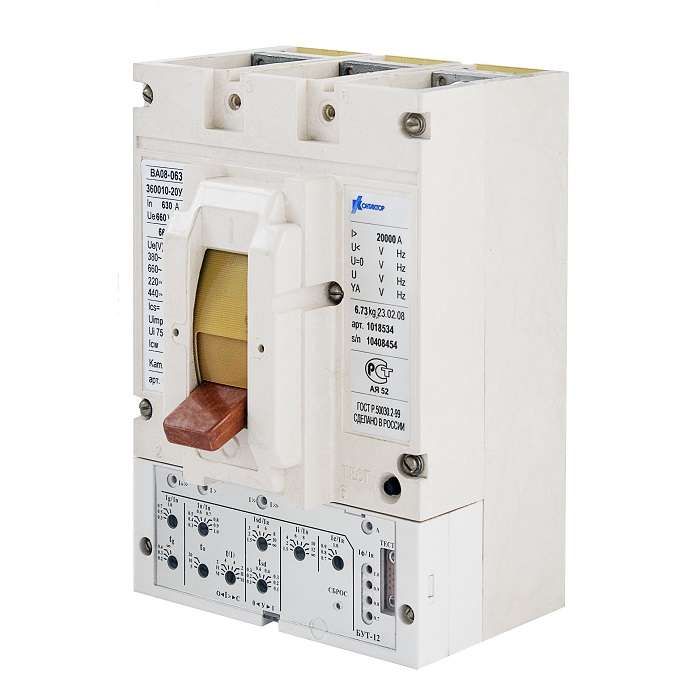

Автоматический выключатель ВА08-0630С-567970-00УХЛ3 - трёхполюсный коммутационный аппарат в литом корпусе с выдвижным исполнением, рассчитанный на ток 630 А и напряжение до 660 В. Предназначен для редких оперативных включений/отключений силовых цепей и защиты оборудования от КЗ, применяется в промышленных электроустановках. Бренд: Контактор Ульяновск, артикул: ВА08-0630С-567970-00УХЛ3.

Назначение и область применения

Выключатель ВА08-0630С-567970-00УХЛ3 используется для ручного управления мощными электрическими цепями с частотой 50–60 Гц. Применяется там, где требуется надёжное отключение нагрузки без автоматической защиты - например, в качестве главного рубильника перед преобразователями частоты, щитами питания станков, конвейеров или систем освещения крупных объектов. Подходит для установки в закрытых помещениях с контролируемой средой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 660 В переменного тока
• Номинальная отключающая способность: 25 кА - способен безопасно прерывать токи короткого замыкания до этой величины
• Тип расцепителя: без встроенного теплового или электромагнитного расцепителя - не обеспечивает автоматическую защиту от перегрузок и КЗ
• Тип привода: ручной - управление осуществляется только через рычаг
• Конструктивное исполнение: выдвижное - позволяет отсоединить устройство от силовой шины для обслуживания без отключения всей системы
• Степень защиты: IP00 - нет защиты от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: на монтажную плату - фиксируется болтами на жёсткой поверхности, не предназначен для DIN-рейки
• Дополнительный расцепитель: независимый - можно подключить внешнее управляющее устройство (например, кнопку удалённого отключения)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность, но без конденсации

Совместимость и монтаж

Выключатель ВА08-0630С-567970-00УХЛ3 монтируется исключительно на монтажную плиту с помощью болтов. Для работы необходима жёсткая, не деформирующаяся основа. Выдвижная конструкция предполагает наличие направляющих и контактных шин, совместимых с этим типом аппарата - проверьте соответствие посадочных размеров. Нельзя использовать в щитах с DIN-рейками. При установке соблюдайте ориентацию: выводы 1, 3, 5 должны быть направлены вверх. Разрешён поворот на +-90° вокруг вертикальной оси, минимальное отклонение - до 5°.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 12433. Сертифицирован для эксплуатации в условиях, не содержащих взрывоопасных смесей, токопроводящей пыли, агрессивных химических веществ и избыточной влажности. Отсутствие внутренних расцепителей делает его неавтономным - обязательна внешняя защита (плавкие предохранители, автоматы) в цепи.

Преимущества

• Выдвижная конструкция позволяет проводить техобслуживание и замену без демонтажа всего щита - снижает время простоя
• Высокая отключающая способность (25 кА) обеспечивает надёжность даже при серьёзных аварийных режимах
• Поддержка независимого расцепителя даёт возможность реализовать дистанционное отключение через PLC, сигнализацию или аварийную кнопку
• Устойчивость к широкому диапазону температур (УХЛ3) - подходит для холодных и влажных производственных помещений

Ограничения применения

• Не имеет встроенной защиты от перегрузок и КЗ - обязательно использование внешней защиты
• Степень защиты IP00 запрещает установку вне герметичных щитов - недопустимо применение на открытых площадках, в цехах с брызгами, пылью или маслом
• Ручное управление - нельзя использовать в системах с частыми циклами включения/выключения (более 6 раз в сутки)
• Требуется специальная монтажная плата - несовместим с популярными DIN-рейками
• Нет визуального индикации состояния контактов - необходимо дополнительно устанавливать индикаторы

Примеры использования

• Главный выключатель перед частотным преобразователем на промышленном конвейере
• Рубильник в распределительном щите цеха с высокомощными сварочными машинами
• Коммутация входа в группу UPS-систем
• Ручной отсечной элемент в системе энергообеспечения насосной станции

Практические советы

• Перед монтажом проверьте, что сечение кабелей и зажимов соответствуют 630 А - используйте медные шины минимум 120–150 мм2
• Обязательно установите плавкие предохранители или автоматические выключатели на входе - этот аппарат сам не защищает от перегрузок
• При использовании независимого расцепителя подключайте его к источнику постоянного тока 24–220 В - проверьте полярность и мощность
• Для удобства обслуживания предусмотрите свободное пространство перед выкатываемым механизмом - минимум 400 мм
• Не забудьте про заземление корпуса - хотя IP00, но масса должна быть соединена с контуром заземления
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
