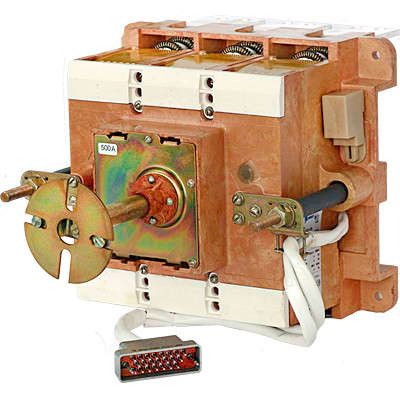

Выключатель автоматический ВА51-39-630А-331110-6300-220В-20УХЛ3-Контактор | 1014443 Контактор (Legrand)

Автоматический выключатель ВА51-39-331110-20 УХЛ3 производства КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения, а также для редких оперативных коммутаций. Этот трёхполюсный аппарат с номинальным током 630 А и напряжением 660 В подходит для установки на монтажную плату в промышленных электроустановках.

Назначение и область применения

Выключатель ВА51-39-331110-20 УХЛ3 используется для защиты силовых цепей переменного тока частотой 50–60 Гц с напряжением до 660 В. Он обеспечивает автоматическое отключение при возникновении аварийных ситуаций - перегреве из-за длительной перегрузки или сверхтоке при коротком замыкании. Также он допускает до шести включений/выключений в сутки, что делает его подходящим для систем с редкими операциями управления нагрузкой.

Области применения: промышленные щитовые устройства, распределительные пункты, питание крупных двигателей, конвейеров, компрессоров и других мощных потребителей в условиях умеренного и холодного климата.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 630 А - максимальный рабочий ток без срабатывания;
• Номинальное напряжение: 660 В переменного тока (AC);
• Номинальная отключающая способность: 20 кА - способность безопасно прервать наибольший возможный ток короткого замыкания;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: быстрый ответ на КЗ и медленное реагирование на перегрузку;
• Уставка магнитного расцепителя: 10 In - сработает при токе, равном десятикратному номинальному значению (6300 А);
• Тип изделия: выключатель в литом корпусе - прочная герметичная конструкция без доступа внутренних контактов;
• Способ монтажа: на монтажную плиту - закрепление болтами через отверстия в основании;
• Степень защиты: IP20 - защита от предметов больше 12 мм, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с повышенной влажностью и запылённостью;
• Схема контактной системы: 331110 - два нормально открытых и один нормально закрытыйAuxiliary Contact (дополнительные контакты для сигнализации).

Совместимость и монтаж

Выключатель ВА51-39-331110-20 УХЛ3 устанавливается исключительно на монтажную плиту - не имеет DIN-рейки. Для правильного монтажа требуется подготовить металлический или неметаллический щит с отверстиями под крепёжные болты. Диаметр отверстий соответствует габаритам корпуса аппарата; рекомендуется использовать усилие затяжки 2–3 Нм.

Подключение проводов осуществляется к верхним зажимам. Максимальное сечение жил - до 185 мм2 для меди. Подключение нижних выводов возможно только после отключения питания и проверки отсутствия напряжения.

Не совместим со стандартными DIN-рейками. Для замены необходимо полностью демонтировать устройство и смонтировать новое аналогично.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в соответствии с принципами безопасности для оборудования класса II - защита достигнута за счёт усиленной изоляции и литого корпуса.

Изделие не содержит опасных материалов согласно RoHS. Все материалы термостойкие и самозатухающие.

Преимущества

• Двухступенчатая защита (электромагнитная и тепловая) повышает надёжность против всех типов аварий;
• Высокая отключающая способность (20 кА) позволяет применять в сетях с высокой потенциальной энергией КЗ;
• Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях без внешнего обогрева;
• Литой корпус предотвращает попадание сторонних частиц и обеспечивает долгую службу даже в запылённых средах;
• Наличие вспомогательных контактов (схема 331110) позволяет легко интегрировать сигнал состояния в системы контроля и автоматизации.

Ограничения применения

• Не предназначен для частых операций включения/отключения - более 6 раз в день может вызвать преждевременный износ механизма;
• Защита IP20 не допускает использование во влажных или outdoor-объектах без дополнительной защиты;
• Не применяется в цепях постоянного тока выше 440 В - указанное напряжение DC является абсолютным максимумом;
• Отсутствие возможности установки на DIN-рейку требует специального решения для сборки щита;
• Максимальный ток 630 А - нельзя использовать вместо аппаратов большего номинала (например, 800 А), даже если они имеют ту же схему.

Примеры использования

• Щитовая камера главного распределительного пункта завода с питанием насосных станций;
• Цепь питания конвейера на пищевом производстве с регулярными пиками нагрузки;
• Распределительный пункт на объекте с холодильными установками в регионах с зимней температурой ниже −30 C;
• Система управления энергоёмким оборудованием с необходимостью передачи сигнала “состояние вкл./выкл.” в SCADA.

Практические советы

• Перед первым включением обязательно проверьте соответствие сечения кабелей и момента затяжки зажимов - некорректное подключение часто становится причиной нагрева;
• Если система использует несколько таких выключателей, пометьте каждый по схеме 331110 - наличие вспомогательных контактов важно для диагностики;
• Для обслуживания всегда отключайте питание и используйте тестер напряжения - внутри корпуса есть живые части даже при выключенном положении рычага;
• При замене старого аппарата того же типа учтите, что ВА51-39-331110-20 УХЛ3 - точная замена для моделей серии ВА51-39, но не для других серий;
• Не открывайте корпус - ремонт невозможен, изделие не сервисируемое. При выходе из строя - замена целиком.
