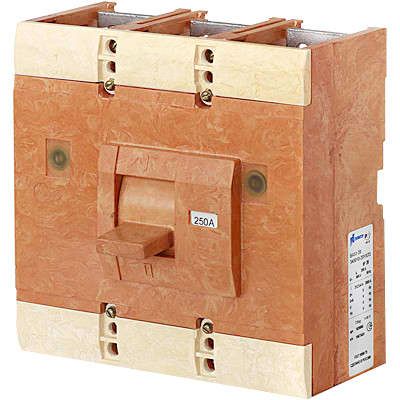

Выключатель автоматический ВА51-39-400А-340010-4000-660В-20УХЛ3-Контактор | 1032321 Контактор (Legrand)

Автоматический выключатель ВА51-39-340010-20 УХЛ3 660В от Контактор Ульяновск - трёхполюсный коммутационный аппарат в литом корпусе, предназначенный для защиты и управления силовыми цепями переменного тока до 660 В. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель ВА51-39-340010-20 УХЛ3 660В используется для безопасного включения, отключения и защиты электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в распределительных щитах, на промышленных объектах, в системах питания станков, насосов, конвейеров и других мощных потребителей с током до 400 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Напряжение: 660 В переменного тока (AC)
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для коротких замыканий)
• Уставка срабатывания магнитного расцепителя: 10In - сработает при токе, превышающем номинальный в 10 раз
• Способ монтажа: на монтажную плату (фиксация через отверстия и крепёж)
• Конструктивное исполнение: стационарное - не предназначен для выдвижения или демонтажа без отключения сети
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу в умеренном и холодном климате, в закрытых помещениях с контролируемой влажностью
• Тип изделия: выключатель автоматический в литом корпусе - прочная, герметичная конструкция без открытых деталей

Совместимость и монтаж

Автоматический выключатель ВА51-39-340010-20 УХЛ3 660В монтируется на монтажную плиту с помощью крепёжных отверстий. Для подключения используются винтовые зажимы - необходимо затянуть провода с достаточным усилием, чтобы исключить нагрев в месте контакта. Подключаемые жилы должны соответствовать сечению, рекомендованному производителем (обычно 16–95 мм2 для 400 А). Не допускается использование гибких многожильных проводов без наконечников. Установка возможна только в вертикальном положении, как указано в документации.

Безопасность и стандарты

Автоматический выключатель ВА51-39-340010-20 УХЛ3 660В соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Его отключающая способность 20 кА гарантирует безопасность даже при серьёзных аварийных режимах. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и литому корпусу. Однако из-за отсутствия защиты от брызг и пыли (IP20) применение вне шкафов запрещено.

Преимущества

• Высокая отключающая способность (20 кА) обеспечивает защиту даже в условиях высоких токов КЗ
• Комбинированный расцепитель (тепловой + магнитный) даёт точную защиту как от длительных перегрузок, так и от внезапных КЗ
• Литой корпус увеличивает долговечность и снижает риск повреждения внутренних механизмов
• Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых помещениях при температуре до –25 C
• Простой ручной привод обеспечивает надёжное управление без необходимости внешнего управления

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP20 не предохраняет от влаги, пыли и агрессивной среды
• Не подходит для мобильных или выдвижных систем - конструкция стационарная, не предусматривает выкатывания
• Не имеет функций дистанционного управления или сигнализации - требует ручного включения/выключения
• Не совместим с модульными DIN-рейками - монтируется только на монтажную плату
• Не предназначен для постоянной работы при токе выше 400 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Защита главного ввода в промышленном цехе с нагрузкой до 400 А
• Коммутация и защита крупного оборудования: сварочных аппаратов, прессов, воздушных компрессоров
• Распределительный щит на заводе с питанием 380/660 В
• Системы энергообеспечения насосных станций и конвейерных линий

Практические советы

• При выборе проверьте соответствие номинала (400 А) и отключающей способности (20 кА) вашей сети - недостаточная отключающая способность опасна
• Обязательно используйте наконечники на медных жилах - это предотвращает ослабление контакта и перегрев
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает резьбу
• Устанавливайте ВА51-39-340010-20 УХЛ3 660В только внутри электрошкафа с уровнем защиты не ниже IP54
• Не заменяйте этот автомат на более слабый - он рассчитан на большие токи; вместо него можно выбрать аналог с такой же характеристикой, но другим артикулом
