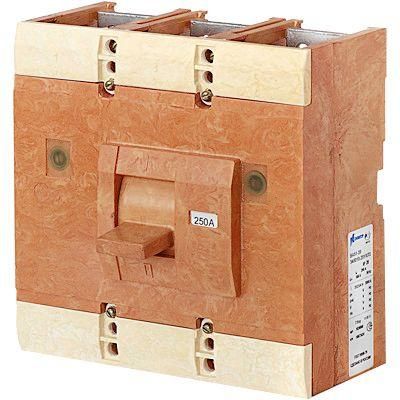

Выключатель автоматический ВА51-39-250А-341110-3000-660В-20УХЛ3-Контактор | 1002293 Контактор (Legrand)

Автоматический выключатель ВА51-39-341110-20 УХЛ3 660 В от КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Это стационарный трёхполюсный аппарат с номинальным током 250 А и отключающей способностью 20 кА, подходящий для установки на монтажную плату в промышленных электроустановках.

Назначение и область применения

Выключатель ВА51-39-341110-20 УХЛ3 660 В защищает силовые цепи переменного тока от аварийных ситуаций: перегрузок, коротких замыканий и значительного падения напряжения. Он допускает до шести оперативных включений и отключений в сутки - поэтому не предназначен для частой коммутации, как контактory. Применяется в распределительных щитах промышленных объектов: на входе оборудования, у станков, насосов, компрессоров, конвейеров. Подходит для систем с рабочим напряжением до 660 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Напряжение: 660 В AC - работает в сетях до этого значения; для постоянного тока - максимум 440 В.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и задержанного срабатывания при перегрузке.
• Уставка магнитного расцепителя: 12 In - сработает при токе, превышающем номинальный в 12 раз (т.е. при 3000 А).
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости в закрытых помещениях.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли.
• Способ монтажа: монтажная плата - крепится болтами прямо к металлической поверхности, не требует DIN-рейки.
• Привод: ручной - управление осуществляется рычагом вручную, без автоматических механизмов.
• Контакты: 0 НО/НЗ - нет вспомогательных контактов для сигнализации или управления внешним оборудованием.

Совместимость и монтаж

Выключатель ВА51-39-341110-20 УХЛ3 660 В устанавливается исключительно на монтажную плиту через отверстия в основании. Для правильного монтажа необходимо соблюдать момент затяжки крепёжных болтов - он указан в руководстве производителя. Отсутствие DIN-рейки делает этот вариант менее удобным для сборки типовых щитов, но предпочтителен там, где требуется жесткая фиксация и высокая механическая прочность. Монтаж возможен только в вертикальном положении - горизонтальная установка не рекомендована. Соединение проводов выполняется с помощью зажимов, рассчитанных на медные жилы сечением до 95 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Автоматический выключатель прошёл сертификацию на соответствие условиям эксплуатации в условиях УХЛ3. Электромагнитный и тепловой расцепители обеспечивают двухступенчатую защиту, что снижает риск возгорания из-за перегрева или сверхтоков. Однако отсутствие вспомогательных контактов ограничивает возможность интеграции в системы контроля и удаленного наблюдения.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать устройство даже в мощных промышленных сетях с большими токами КЗ.
• Комбинированный расцепитель даёт надёжную защиту как от долгих перегрузок, так и от внезапных КЗ.
• Климатическое исполнение УХЛ3 гарантирует работоспособность в суровых условиях - холод, сырость, колебания температуры.
• Жёсткий стационарный монтаж повышает надёжность соединений и снижает риск вибрационного ослабления.

Ограничения применения

• Не для частых включений - более 6 раз в день - это вызывает преждевременный износ механизма.
• Отсутствие вспомогательных контактов (НО/НЗ) - нельзя подключить сигналы состояния, дистанционное управление или блокировки.
• IP20 - не подходит для открытых площадок, сырых помещений, мест с пылевыми выбросами без дополнительной защиты.
• Подходит только для переменного тока до 660 В - применение в DC выше 440 В невозможно.
• Не совместим с DIN-рейками - требует специальной монтажной платы, что усложняет модульную сборку щита.

Примеры использования

• Защита главного ввода на крупном производственном участке с нагрузкой около 250 А.
• Щит питания группы станков с ЧПУ в машиностроительном цеху.
• Распределительный пункт на заводе с питанием от сети 660 В, где необходима надёжная защита от КЗ.
• Централизованное отключение нескольких потребителей при аварии - благодаря трём полюсам все фазы отключаются сразу.

Практические советы

• Выбирая автоматический выключатель ВА51-39-341110-20 УХЛ3 660 В, проверьте, чтобы сечение кабеля было достаточным - минимум 70–95 мм2 для 250 А.
• Убедитесь, что место установки имеет минимальную вибрацию - аппарат не имеет демпферов, чувствителен к сотрясениям.
• Если нужна сигнализация состояния - используйте внешние реле или другие устройства, поскольку встроенная опция отсутствует.
• При замене старого аппарата такого же типа - учтите, что габариты и расположение крепёжных отверстий должны точно совпадать.
• Не применяйте в качестве единственной защиты в цепях с высокой импульсной нагрузкой - такие среды требуют дополнительных фильтров или ограничителей.
