Выключатель автоматический ВА51-39-400А-341850-4000-660В-НР220AC-00УХЛ3-Контактор | 1002364 Контактор (Legrand)

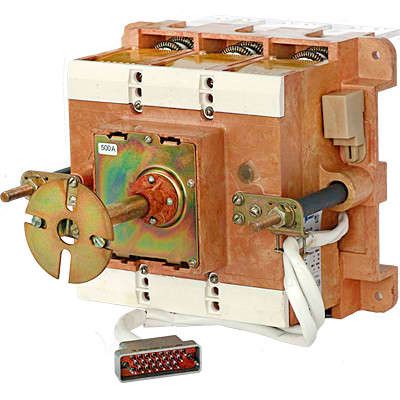

Автоматический выключатель ВА51-39-341850-00УХЛ3 от Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей переменного тока до 660 В. Его выкатная конструкция и независимый расцепитель на 220 В позволяют использовать устройство в сложных промышленных системах, где требуется удалённое управление и высокая надёжность.

Назначение и область применения

Автоматический выключатель ВА51-39-341850-00УХЛ3 защищает электрооборудование от перегрузок и коротких замыканий. Он применяется в промышленных сетях низкого напряжения - например, на станках, конвейерах, распределительных щитах и в системах управления технологическими процессами. Благодаря наличию независимого расцепителя на 220 В, его можно управлять дистанционно через внешние сигналы, что удобно для автоматизации.

Технические характеристики

• Количество полюсов: 3 - подходит для трёхфазных сетей
• Номинальный ток: 400 А - выдерживает длительную нагрузку до этого значения
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 тысяч ампер
• Напряжение: 660 В AC - рассчитан на работу в сетях до 660 вольт переменного тока
• Тип расцепителя: тепловой + электромагнитный - защита от перегрузок (тепловой) и от КЗ (магнитный)
• Уставка магнитного расцепителя: 10In - сработает при токе в 10 раз выше номинала (4000 А)
• Напряжение дополнительного расцепителя: 220 В AC - позволяет отключить выключатель дистанционно по сигналу
• Тип дополнительного расцепителя: независимый - работает автономно от основных расцепителей
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью запыления
• Степень защиты: IP00 - нет защиты от пыли и воды; используется только внутри щитов или герметичных корпусов
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу, не требует сверления
• Конструктивное исполнение: выкатное - позволяет легко извлекать механизм для обслуживания без демонтажа всей системы
• Схема: 341850 - соответствует заводской схеме подключения и компоновки

Совместимость и монтаж

Автоматический выключатель ВА51-39-341850-00УХЛ3 совместим с DIN-рейками стандарта EN 60715. Для монтажа используйте подходящую монтажную плату или шасси, предусмотренные для серии ВА51-39. Подключение проводов выполняется через винтовые зажимы - затягивать необходимо моментом 10–12 Нм, чтобы избежать перегрева. Выкатная конструкция требует свободного доступа спереди - минимум 200 мм перед щитом. Независимый расцепитель подключается к сети 220 В AC через внешний контроллер или кнопочную станцию. Обязательно проверьте соответствие сечения кабелей: для 400 А рекомендуются медные жилы сечением не менее 120–150 мм2.

Безопасность и стандарты

Автоматический выключатель ВА51-39-341850-00УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Отключение при КЗ происходит за время менее 20 мс, что снижает риск повреждения оборудования. Однако из-за степени защиты IP00 использование вне электрического щита недопустимо - это исключает риск поражения током и возгорания.

Преимущества

• Выкатная конструкция упрощает диагностику и замену без отключения всего щита
• Наличие независимого расцепителя на 220 В даёт возможность интеграции в системы АСУ ТП
• Высокая отключающая способность (20 кА) обеспечивает надёжную защиту даже в мощных промышленных сетях
• Климатическое исполнение УХЛ3 гарантирует работоспособность в суровых условиях без кондиционирования
• Совместимость с серийными решениями ВА51-39 упрощает замену и ремонт

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в местах с повышенной влажностью - степень защиты IP00 не предусматривает никакой защиты от окружающей среды
• Не подходит для постоянного использования в сетях постоянного тока - только переменный ток (AC)
• Не имеет встроенных вспомогательных контактов - если нужны сигнализация состояния, потребуется установка дополнительных модулей
• Требует точного соблюдения момента затяжки клемм - некорректный монтаж вызывает нагрев и выход из строя

Примеры использования

• Защита главного ввода на промышленном объекте с мощностью до 250 кВт
• Коммутация и защита частотного преобразователя в системе конвейерного производства
• Дистанционное отключение силового контура по команде от PLC в автоматизированной линии
• Щитовое оборудование в химических цехах с умеренным климатом и контролируемой пылевой нагрузкой

Практические советы

• Перед первым включением проверьте, что все винтовые зажимы плотно затянуты - особенно важно для 400 А
• При использовании независимого расцепителя убедитесь, что источник питания 220 В AC стабилен и защищён от скачков
• Для сервисного обслуживания всегда отключайте питание и используйте средства индивидуальной защиты - даже при отключенном положении контакты могут находиться под напряжением
• Если нужна сигнализация состояния (вкл/выкл), выбирайте модели с опциональными вспомогательными контактами - этот экземпляр их не содержит
• При замене старого автомата - обязательно сверьте схему 341850 и типоразмер, чтобы сохранить совместимость с существующей конструкцией щита
