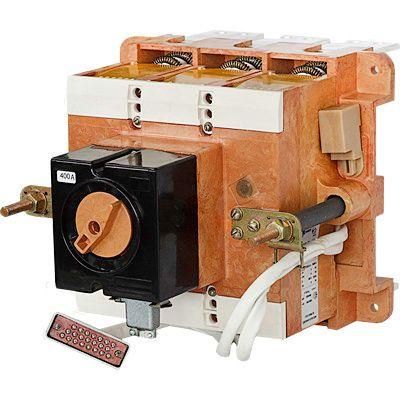

Выключатель автоматический ВА51-39-630А-341870-6300-660В-НР220AC-00УХЛ3-Контактор | 1003240 Контактор (Legrand)

Автоматический выключатель ВА51-39-341870-00 УХЛ3 от КОНТАКТОРА (Legrand) предназначен для защиты силовых цепей переменного тока на напряжение до 660 В от перегрузок, коротких замыканий и проседаний напряжения. Выкатной тип конструкции позволяет легко обслуживать устройство без демонтажа всей системы, что особенно важно в промышленных установках высокой мощности.

Назначение и область применения

Выключатель ВА51-39-341870-00 УХЛ3 используется для коммутации и защиты электрических цепей с током до 630 А. Он защищает оборудование от повреждений при аварийных ситуациях - коротком замыкании, длительной перегрузке или значительном падении напряжения. Также допускаются до шести включений/выключений в сутки, что делает его подходящим для систем с умеренной частотой управления.

Области применения: промышленные щитовые устройства, распределительные пункты, питание крупных двигателей, конвейеров, компрессоров, сварочных аппаратов и других нагрузок с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Номинальный ток: 630 А - максимальный рабочий ток, который выключатель может проводить постоянно без нагрева и отказа.
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Напряжение: 660 В переменного тока (AC); совместим с сетями 50–60 Гц.
• Тип расцепителей: электромагнитный (быстрое отключение при КЗ) + тепловой (защита от перегрузки).
• Уставка магнитного расцепителя: 10 In - сработает при токе, равном десятикратному номинальному (6300 А).
• Дополнительный расцепитель: независимый - позволяет удалённо отключить выключатель по сигналу внешнего контроллера (например, от системы безопасности).
• Электропривод: 220 В AC - управление осуществляется через внешний электромагнитный привод, требует отдельного питания.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, соответствует требованиям для средней полосы России и стран СНГ.
• Степень защиты: IP00 - нет защиты от доступа к токоведущим частям; требуется установка в закрытые щиты или камеры.
• Конструкция: выкатное - механизм фиксируется на направляющих, позволяя извлекать модуль для проверки или замены без отключения основной сети.
• Способ монтажа: монтажная плата - крепится на специальные платформы внутри распределительного щита, не имеет встроенных клемм для прямого подвода кабелей.

Совместимость и монтаж

Выключатель ВА51-39-341870-00 УХЛ3 проектирован для установки в сборочные рамы и щиты, совместимые со стандартами серии ВА51-39. Монтаж выполняется исключительно на предварительно установленную металлическую монтажную плиту с правильным расположением направляющих для выкатного механизма.

Подключение кабелей происходит через контактные зажимы, расположенные на задней части модуля - они должны быть доступны после установки в щите. Для работы электропривода необходимо подвести напряжение 220 В AC к отдельным клеммам управления. Отсутствие НО контактов означает, что нельзя использовать сигнализацию состояния “замкнут” без внешних реле.

Не рекомендуется монтировать рядом с источниками сильного тепла или в местах с возможностью попадания воды - даже при UHL3 степень защиты IP00 не предусматривает никаких барьеров против внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей. Применение в соответствии с указанными классами надёжности гарантирует соответствие нормам промышленной электробезопасности. Электропривод и расцепители выполнены с учётом требований к механической прочности и долговечности при многократных циклах срабатывания.

Преимущества

• Выкатная конструкция значительно ускоряет сервисное обслуживание - достаточно вытянуть блок вместо полного демонтажа щита.
• Наличие двухрасцепительной системы (электромагнитный + тепловой) даёт точную защиту как от импульсных, так и от продолжительных перегрузок.
• Независимый расцепитель позволяет интегрировать выключатель в системы автоматизации и SCADA без изменения основной схемы.
• Климатическое исполнение УХЛ3 обеспечивает надёжную работу в суровых условиях российских предприятий - холодные цеха, открытые площадки, сырость.

Ограничения применения

• Степень защиты IP00 обязывает устанавливать выключатель только во внутренние, герметичные и заблокированные щиты - использование вне enclosure невозможно.
• Не предназначен для частого включения/отключения более 6 раз в день - это снизит срок службы механических элементов.
• Отсутствие встроенного сигнального контакта (НО) требует дополнительных решений для контроля положения контактов.
• Не применяется в цепях постоянного тока выше 440 В - указанное в описании ограничение действует даже при наличии аналогичных характеристик по току.
• Требуется наличие внешнего источника 220 В для работы электропривода - без него функция дистанционного отключения невозможна.

Примеры использования

• Защита главного входа на промышленном участке с несколькими двигателями суммарной мощностью около 400 кВт.
• Центральный выключатель в распределительном щите завода, где необходима возможность быстрой замены при выходе из строя.
• Цепь питания большого насоса в водосточной системе, где важна защита от перегрузки и возможность удалённого отключения по команде с пульта.

Практические советы

• При заказе обязательно проверьте, чтобы монтажная плата в вашем щите точно соответствовала габаритам модели ВА51-39-341870-00 - отличаются шаги крепления и глубина выдвижения.
• Для удобства диагностики используйте внешнее реле с НО-закладками, чтобы получить сигнал “включен” на пульт управления.
• Проверяйте состояние контактов и затяжку кабельных соединений каждые 6 месяцев - при больших токах (630 А) плохой контакт вызывает перегрев.
• Не путайте этот выключатель с другими сериями - ВА51-39-341870-00 УХЛ3 уникален своей конструкцией и не является универсальным аналогом для других моделей, даже схожего номинала.
• При использовании в условиях сильной вибрации дополнительно закрепите все кабели хомутами - свободные провода могут повредить контакты при работе выкатного механизма.
