Выключатель автоматический ВА51-39-630А-344730-6300-220В-НР220AC-20УХЛ3-Контактор | 1002394 Контактор (Legrand)

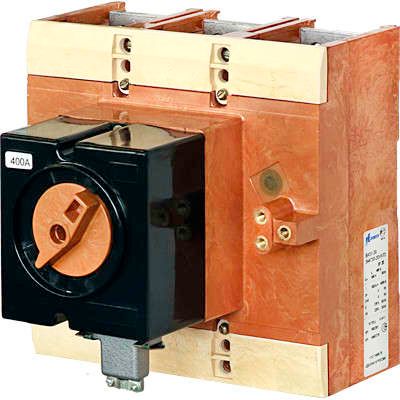

Автоматический выключатель ВА51-39-344730-20 У3/УХЛ3 от Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей до 660 В переменного тока. Этот стационарный выключатель с электромагнитным приводом и двойной защитой - тепловой и магнитной - применяется в промышленных системах, где требуется надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Автоматический выключатель ВА51-39-344730-20 У3/УХЛ3 используется для безопасного включения, отключения и защиты электрооборудования в сетях низкого напряжения. Он защищает кабели, двигатели, распределительные щиты и другие устройства от повреждений при перегрузках и коротких замыканиях. Применяется на производствах, в энергообъектах, на конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать все три фазы одновременно;
• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без нагрева и отключения;
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к внешним воздействиям;
• Род тока: переменный (AC) - работает только в сетях с переменным током;
• Тип расцепителя: электромагнитный + тепловой - мгновенное отключение при КЗ (электромагнитный) и медленное - при длительной перегрузке (тепловой);
• Уставка срабатывания магнитного расцепителя: 10In - отключение происходит при токе, превышающем номинальный в 10 раз;
• Напряжение электропривода: 220 В - для удалённого управления через независимый расцепитель;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, колебаний температур (-40C…+40C) и запылённости;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для установки внутри закрытых шкафов;
• Способ монтажа: монтажная плата - крепление на жесткую поверхность с помощью болтов, не предназначено для DIN-рейки;
• Схема: 344730 - указывает на конкретную внутреннюю схему подключения и расположение контактов;
• Количество контактов: 0 - встроенные контакты, внешние подключения выполняются через зажимы;
• Дополнительный расцепитель: независимый - позволяет дистанционно отключить устройство по сигналу (например, от системы безопасности или кнопки аварийного отключения).

Совместимость и монтаж

Выключатель ВА51-39-344730-20 У3/УХЛ3 монтируется на монтажную плату с использованием четырёх крепёжных отверстий. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Подводящие и отходящие кабели должны иметь соответствующее сечение, совпадающее с номиналом 630 А (обычно многожильные медные кабели сечением 185–240 мм2). Электропривод 220 В подключается параллельно к независимому расцепителю - он требует отдельного питания. Автомат не имеет встроенного механизма для установки на DIN-рейку - использование с другими типами креплений невозможно.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение после срабатывания. Защита IP20 гарантирует, что при правильной установке в закрытый шкаф риск поражения током минимален. Отключение при КЗ происходит за доли секунды, снижая вероятность возгорания оборудования.

Преимущества

• Двойная система защиты - тепловой и электромагнитный расцепители обеспечивают точное реагирование как на долговременную перегрузку, так и на внезапное КЗ;
• Высокая отключающая способность (20 кА) делает его подходящим для мощных промышленных систем с большими потенциальными токами КЗ;
• Наличие независимого расцепителя позволяет легко интегрировать выключатель в системы автоматизации и сигнализации;
• Климатическое исполнение УХЛ3 обеспечивает надёжную работу в суровых условиях - холод, сырость, перепады температур;
• Литой корпус увеличивает срок службы и снижает потребность в обслуживании.

Ограничения применения

• Не DC-сетям - работает только с переменным током;
• Защита IP20 не допускает установку вне закрытых шкафов - нельзя использовать на открытых площадках или в сырых помещениях без кожуха;
• Отсутствие возможности монтажа на DIN-рейку - требует специальной монтажной платы и больше места в щите;
• Нет встроенных вспомогательных контактов - для передачи состояния “вкл./выкл.” нужны внешние модули;
• Подбор кабелей ограничен - минимальное сечение должно быть достаточным для 630 А, иначе возможен перегрев.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха;
• Защита главного силового кабеля, питающего группу асинхронных двигателей;
• Коммутирование и защита частотных преобразователей большой мощности;
• Щиты управления технологическими линиями (конвейеры, прессы, насосы) с необходимостью дистанционного отключения.

Практические советы

• При монтаже проверьте соответствие сечения кабелей номинальному току 630 А - используйте кабели сечением не менее 185 мм2 меди;
• Обязательно подключите независимый расцепитель к источнику 220 В AC - без него функция дистанционного отключения не будет работать;
• Устанавливайте выключатель только в закрытых металлических шкафах с уровнем защиты не ниже IP54 - даже при IP20 на самом устройстве;
• Проверяйте момент затяжки винтов - переусилие может повредить изоляцию, недостаточное - вызовет нагрев и оплавление;
• При проектировании учтите габариты аппарата - он занимает значительное место в щите, особенно с учетом свободного пространства вокруг для теплоотвода;
• Для контроля состояния рекомендовано подключить внешний индикатор положения контактов - встроенной световой индикации нет.
