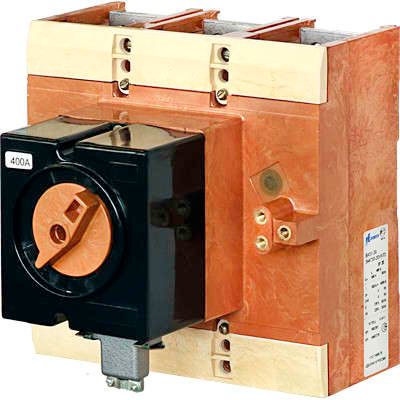

Выключатель автоматический 3п 630А ВА51-39-344730-20 УХЛ3 660В НР=220В AC передн. подкл.: Cu шина Контактор 1002398 Legrand

Автоматический выключатель ВА51-39-344730-20 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Он обеспечивает надёжную коммутацию на ток до 630 А и работает в сетях переменного тока до 660 В. Медная шина на переднем подключении упрощает сборку силовых щитов, особенно в промышленных установках.

Назначение и область применения

Выключатель ВА51-39-344730-20 используется для защиты мощных электрических цепей в промышленных объектах: на производствах, в энергообъектах, на конвейерах, насосных станциях и других системах с высокими нагрузками. Подходит для нечастых операций включения/выключения - до 6 раз в сутки. Применяется там, где требуется надёжная защита от аварийных ситуаций и стабильная работа оборудования при колебаниях сети.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 630 А - максимальный рабочий ток без срабатывания;
• Номинальное напряжение: 660 В переменного тока (AC);
• Номинальная отключающая способность: 35 кА - способен безопасно отключить даже крупное короткое замыкание;
• Тип расцепителей: электромагнитный (для быстрого отключения при КЗ) и тепловой (защита от длительной перегрузки);
• Уставка магнитного расцепителя: 10 In - сработает при токе в 10 раз выше номинала (6300 А);
• Напряжение электропривода: 220 В AC - питается от стандартной однофазной сети для управления;
• Тип привода: электромагнитный - позволяет удалённо отключать устройство через внешний сигнал;
• Дополнительный расцепитель: независимый - даёт возможность командного отключения из другого места;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 - допущен к работе при температуре от −40C до +40C и повышенной влажности;
• Подключение: переднее - через медную шину, что удобно для компактной сборки в ящике;
• Исполнение: стационарное - закрепляется жестко на монтажной плате, не является модульным;
• Количество НО контактов: 0 - нет встроенных вспомогательных контактных групп для сигнализации.

Совместимость и монтаж

Автоматический выключатель ВА51-39-344730-20 устанавливается исключительно на монтажную плиту с помощью болтов или специальных кронштейнов. Его нельзя вставить в DIN-рейку. Для правильного монтажа необходимо соблюдать посадочные габариты и использовать рекомендованную площадку с достаточной механической прочностью. Переднее подключение медной шиной требует точной подготовки проводника - он должен соответствовать сечению, обеспечивающему нагрев не более допустимого уровня при 630 А. Обязательно проверьте совпадение зазора между шиной и контактами устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Отключение при сверхтоке происходит гарантированно благодаря двум типам расцепителей. Электромагнитный расцепитель реагирует на КЗ менее чем за 10 миллисекунд, тепловой - на длительную перегрузку. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря степени защиты IP20. Однако использование вне контролируемой среды (например, на открытых площадках) запрещено - отсутствие герметизации делает устройство чувствительным к влаге и пыли.

Преимущества

• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных авариях;
• Наличие двух видов расцепления - гарантирует комплексную защиту от всех основных опасностей;
• Электромагнитный привод и независимый расцепитель позволяют реализовать дистанционное управление;
• Медная шина на передней стороне ускоряет сборку и снижает риск плохих соединений;
• Климатическое исполнение УХЛ3 позволяет применять устройство в холодных регионах и сырых помещениях;
• Производится компанией Контактор Ульяновск - известным российским изготовителем с долгой историей в области аппаратов защиты.

Ограничения применения

• Не для частых операций включения/отключения - больше 6 раз в день может вызвать преждевременный износ;
• IP20 не защищает от попадания жидкости - нельзя использовать во влажных местах без дополнительной оболочки;
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния ("включен"/"отключен") без внешних решений;
• Фиксированная уставка магнитного расцепителя (10 In) - её нельзя изменить; если нужна меньшая чувствительность - выбирать другой модель;
• Требуется монтаж на плату - не подходит для стандартных щитов с DIN-рейкой;
• Напряжение питания привода - только 220 В AC; не работает от 380 В или постоянного тока.

Примеры использования

• Защита главного входа на производстве с мощностью более 400 кВт;
• Отключение цепи питания большого конвейера в пищевой промышленности;
• Центральный рубильник в распределительном пункте завода с напряжением 660 В;
• Щитовая система на судостроительном предприятии с необходимостью дистанционного отключения;
• Обеспечение безопасности системы водоснабжения с мощными насосами.

Практические советы

• Проверьте соответствие сечения медной шины и токового класса - при 630 А используйте минимум 1×150 мм2 меди;
• При использовании независимого расцепителя подключите источник 220 В AC точно к указанным клеммам - неверное подключение повредит механизм;
• Не забудьте про термическую деформацию - при больших токах металл расширяется; оставьте минимальный зазор вокруг аппарата;
• Если вам нужны вспомогательные контакты - выбирайте версию с префиксом "-K";
• Для обслуживания всегда отключайте питание полностью - хотя есть независимый расцепитель, само устройство остаётся под напряжением при включении;
• При замене старого автомата - сравните схему 344730 с новым экземпляром - изменения в внутренней схеме возможны после серийных обновлений.
