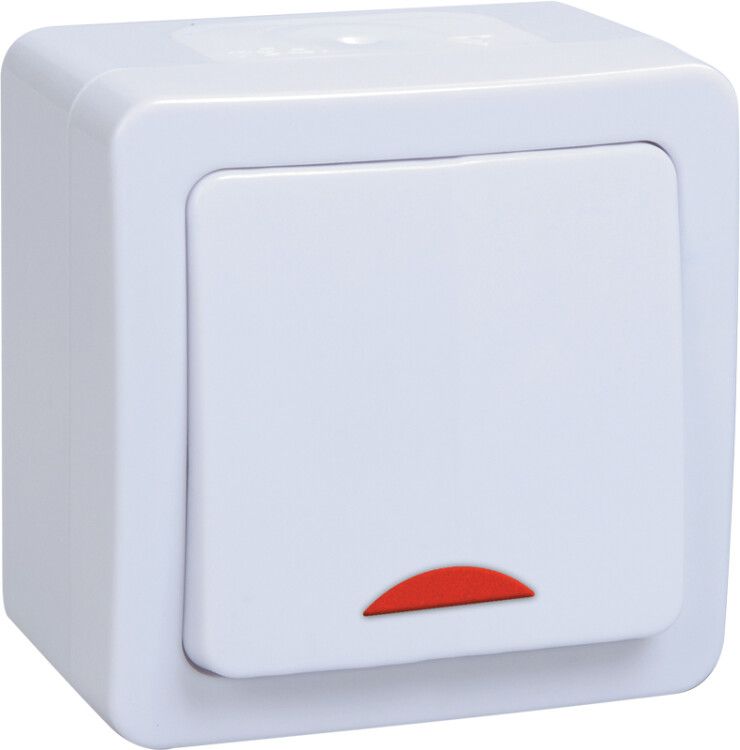

Выключатель одноклавишный для открытой установки со свет.индик.ВС20-1-1-ГПБ IP54 серия "ГЕРМЕС PLUS" (цвет клавиши: белый) | EVMP11-K01-10-54-EC IEK

Выключатель одноклавишный для открытой установки с световой индикацией ВС20-1-1-ГПБ IP54 (цвет клавиши: белый) от бренда IEK предназначен для безопасного включения и отключения бытовых и промышленных нагрузок в условиях повышенной запылённости и влажности. Модель из серии GERMES Plus сочетает надёжную механическую конструкцию, индикацию состояния и соответствие стандартам ГОСТ Р 51324.1.

Назначение и область применения

Выключатель ВС20-1-1-ГПБ используется для коммутации одиночных однофазных устройств - освещения, розеточных групп, маломощных приборов - в сетях переменного тока 250 В, 50 Гц. Подходит для установки в помещениях с высокой влажностью (ванна, кухня, подвал) и на улице под навесом благодаря защите IP54. Применяется в жилых домах, офисах, производственных цехах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт (при 220 В)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Один полюс, одна клавиша - управляет одной линией
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Подсветка: лампа тлеющего разряда - мягко сигнализирует положение «вкл» даже в темноте
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных проводов 1,5–2,5 мм2
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C
• Срок службы: 10 лет - рассчитан на минимум 10 000 операций включения/выключения
• Крепление: винтовое - фиксируется на стене через отверстия в корпусе
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов

Совместимость и монтаж

Выключатель ВС20-1-1-ГПБ устанавливается на поверхность стены без штробления - идеален для ремонта, временной проводки и деревянных конструкций. Крепится двумя винтами через предварительно просверленные отверстия. Совместим с рамками серии GERMES Plus, но может использоваться и самостоятельно. Для подключения используйте провода сечением не более 2,5 мм2; перегрузка клемм недопустима. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1 - норматива для выключателей бытового и аналогичного назначения. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Защита IP54 снижает риск замыкания при попадании влаги. Сертифицирован для использования в системах с заземлением.

Преимущества

• Световая индикация - легко определить состояние выключателя в темноте без дополнительного освещения
• Глянцевая отделка - легко моется, не задерживает пыль
• Простая конструкция - минимальное количество деталей повышает надёжность
• Совместимость с серийными рамками GERMES Plus - можно интегрировать в единый дизайн группы выключателей
• Долгий срок службы - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для управления мощными нагревательными приборами свыше 2,2 кВт - возможен перегрев контактов
• Не рекомендуется для постоянного нахождения под прямым дождём или в парилках - IP54 не обеспечивает герметичность при длительном погружении
• Не поддерживает автоматические системы управления - только ручное включение/выключение
• Не совместим с LED-лампами с драйверами, вызывающими паразитные токи - возможна мерцание индикатора

Примеры использования

• Освещение в ванной комнате - индикация показывает, что свет включен, даже когда лампа выключена
• Конвектор или тепловентилятор в гараже - надёжное отключение при необходимости
• Розеточная группа на кухне - контроль питания микроволновки, кофеварки
• Производственный участок - управление светом на рабочем месте с учётом пыли и влажности

Практические советы

• Перед монтажом обязательно отключите питание - даже при открытом типе установки есть риск поражения током
• Затягивайте винты клемм равномерно - слабый контакт вызывает нагрев, слишком сильный - повреждает провод
• При подключении многожильного провода используйте наконечники НШВИ - это повысит надёжность соединения
• Если планируете использовать в составе группы выключателей - выбирайте одинаковые модели серии GERMES Plus для единого дизайна
• Проверьте цвет клавиши перед установкой - белый вариант хорошо сочетается с большинством интерьеров, но не маскирует пятна
