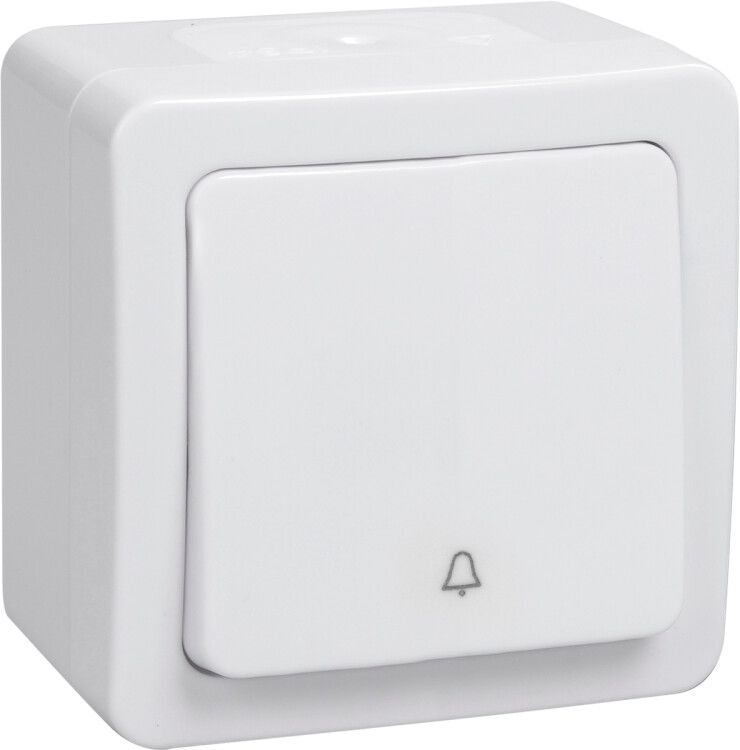

Выключатель кнопочный 1-кл. ОП Гермес Plus 10А IP54 ВСк20-1-0-ГПБ цвет клавиши: бел. IEK EVMP13-K01-10-54-EC

Выключатель кнопочный 1-клавишный наружный белый IP54 ВСк20-1-0-ГПБ от бренда IEK (ИЭК) предназначен для ручного включения и отключения одиночных нагрузок в бытовых и промышленных сетях до 250 В. Модель из серии GERMES Plus отличается надежностью, защищённым корпусом и простотой монтажа - идеально подходит для установки в условиях повышенной запылённости или влажности.

Назначение и область применения

Выключатель ВСк20-1-0-ГПБ используется для коммутации однофазных электроприёмников: светильники, вентиляторы, насосы, маломощные станки. Подходит для установки вне помещений - на улице, в цехах, на элеваторах, в подъездах, где требуется защита от пыли и брызг воды. Применяется там, где нужна механическая кнопка вместо переключателя - например, для аварийной остановки оборудования.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (50 Гц)
• Номинальный ток: 10 А
• Количество полюсов и клавиш: 1
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Способ подключения: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Климатическое исполнение: УХЛ2 - работает при температуре от −25C до +40C, допустима высокая влажность
• Габариты: 72×72×52 мм
• Материал корпуса: пластик, глянцевая отделка
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Тип возврата: возвратно-нажимной - после нажатия автоматически возвращается в исходное положение
• Подсветка: отсутствует
• Соответствие стандарту: ГОСТ Р 51324.1

Совместимость и монтаж

Выключатель ВСк20-1-0-ГПБ монтируется открытым способом - крепится на стену или щит с помощью винтов через отверстия в корпусе. Размеры совпадают с типовой рамочной конструкцией серии GERMES Plus, поэтому легко заменяет аналогичные модели других производителей. Для подключения используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в клеммы. Клеммы рассчитаны на медные провода; алюминиевые требуют переходника или предварительной опрессовки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1 - норматива для кнопочных выключателей в электроустановках до 1000 В. Защита IP54 обеспечивает безопасную работу в средах с риском попадания пыли и влаги. Напряжение 250 В и ток 10 А позволяют использовать устройство в бытовых и легкопромышленных сетях, но не подходят для мощных нагревателей или двигателей свыше 2,2 кВт.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая отказоустойчивость
• Глянцевый белый корпус легко моется и хорошо сочетается с другими элементами серии GERMES Plus
• Возвратно-нажимной механизм снижает вероятность случайного включения
• Сертифицирован по российскому стандарту - подтверждена долговечность и безопасность
• Предусмотрена возможность установки в шкафы и на открытые площадки без дополнительных кожухов

Ограничения применения

• Не предназначен для постоянного включения/выключения более 10–15 раз в минуту - возможен перегрев контактов
• Запрещено применять в местах с постоянным воздействием струй воды, паром или химическими веществами - IP54 недостаточно для таких условий
• Не подходит для управляемых систем (например, автоматических линий) - только ручное управление
• Отсутствие подсветки делает невозможным использование в условиях плохой видимости без внешнего освещения
• Не имеет функции блокировки - нельзя фиксировать в положении “вкл” или “выкл”

Примеры использования

• Кнопка остановки на станке с ЧПУ
• Управление светом во дворе или на лестничной клетке
• Включение вытяжки в ванной комнате
• Аварийный отключатель для насоса в канализационном колодце
• Ручной пуск вентилятора в цеху

Практические советы

• Перед монтажом убедитесь, что посадочное место соответствует габаритам 72×72 мм - при необходимости расширьте отверстие
• При подключении затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Для длительной эксплуатации рекомендуется периодическая проверка состояния контактов (раз в год)
• Если планируете групповое использование - выбирайте все устройства одной серии (GERMES Plus) для единообразия и совместимости
• Не устанавливайте рядом с источниками тепла выше +40C - это сокращает срок службы
