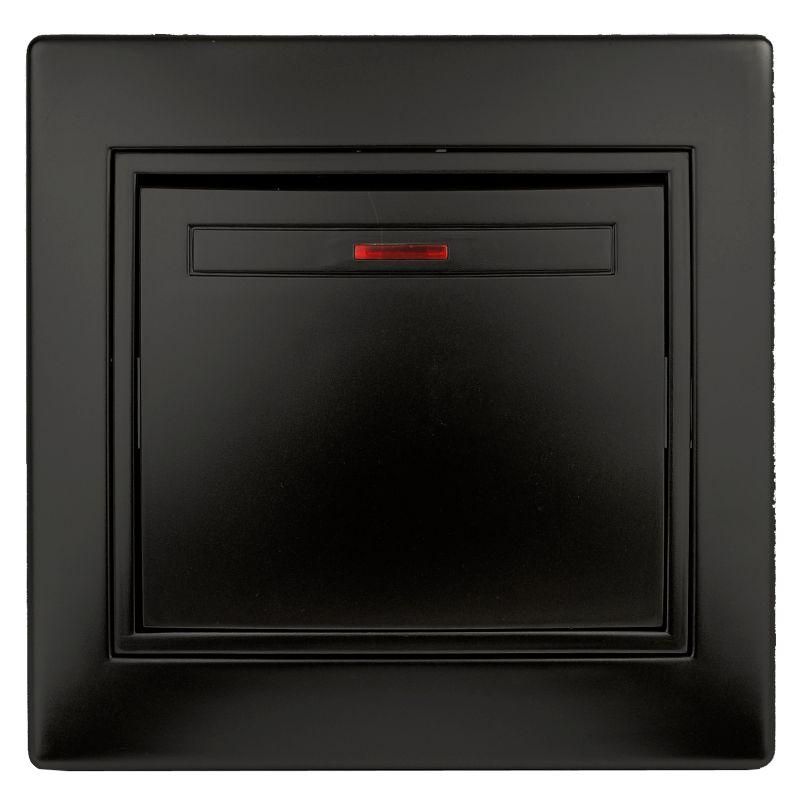

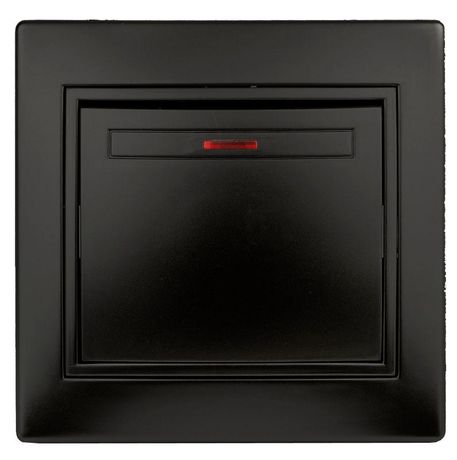

Выключатель с подсветкой, 10А-250В, IP20, СУ, Plano, антрацит (10/200/2400) 1-102-05 Intro - Б0044561 ЭРА

Выключатель с подсветкой ЭРА Intro 1-102-05 - двухмодульный, одноклавишный прибор для управления светом в помещениях с скрытой проводкой. Подсветка позволяет легко найти выключатель в темноте, а прочный термопластовый корпус обеспечивает безопасную работу в бытовых условиях.

Назначение и область применения

Выключатель с подсветкой ЭРА Intro 1-102-05 предназначен для коммутации освещения в жилых и офисных помещениях. Подходит для установки в спальнях, коридорах, туалетах и других местах, где важно видеть управление в темноте. Используется исключительно в системах с внутренней (скрытой) проводкой и стандартным напряжением до 250 В.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт (например, лампы накаливания, светодиодные светильники, энергосберегающие лампы)
• Номинальное напряжение: 250 В - совместим с сетью 220–240 В
• Тип подключения: 1-полюсный - управляет одной группой освещения
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Количество клавиш: 1 - одна кнопка для включения/выключения
• Индикация: светодиодная подсветка - мягкий контур вокруг клавиши, активируется при отключенном состоянии
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: термопласт - негорючий, устойчив к перегреву
• Цвет: антрацит (RAL 7016) - матово-серый, глянцевая отделка
• Способ подключения: винтовые клеммы - два отверстия на каждом контакте для подвода и ответвления провода
• Тип крепления: монтажные лапки + винты - возможность фиксации в подрозетнике любым способом

Совместимость и монтаж

Выключатель ЭРА Intro 1-102-05 рассчитан на установку в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Монтаж возможен как на распорные лапки, так и через боковые винты - это повышает надёжность крепления в старых или неровных отверстиях.

Винтовые клеммы имеют два отверстия: одно для входящего провода, второе - для выходящего. Это позволяет собирать цепочки выключателей «шлейфом» без дополнительных перемычек. Вертикальное расположение клемм упрощает прокладку проводов и снижает риск перегиба.

Для установки нескольких выключателей рядом рекомендуются многоместные рамки: 2-постовая (1-502-xx), 3-постовая (1-503-xx), 4-постовая (1-504-xx). Цвет рамок должен соответствовать цвету выключателя - для антрацита используйте код xx=05.

Безопасность и стандарты

Выключатель изготовлен из самозатухающего термопласта, что соответствует требованиям пожарной безопасности. Сертифицирован для работы в бытовых сетях согласно ГОСТ Р 50030.3 и IEC 60669-1. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначен для влажных помещений (ванная, баня, улица).

Преимущества

• Подсветка работает без потребления основной мощности - светодиод горит только при выключенном состоянии, не нагревается и не влияет на срок службы ламп
• Два отверстия в клеммах - экономят время при последовательном монтаже нескольких устройств
• Фиксация на лапках и винтах - универсальное решение для разных типов подрозетников
• Глянцевая поверхность - легко протирается, не собирает пыль
• Совместимость с рамками серии Intro - единый дизайн для всей группы выключателей

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от брызг и пара
• Не подходит для управления мощностью выше 2,2 кВт - превышение тока вызывает перегрев и выход из строя
• Не используется в промышленных системах с высокими импульсными нагрузками (частотные преобразователи, двигатели)
• Только для скрытой проводки - не монтируется на стену с внешним кабелем

Примеры использования

• Управление потолочным светом в спальне - подсветка помогает найти выключатель ночью
• Комбинированный блок: один выключатель - люстра, второй - точечные светильники
• Коридор с несколькими проходами - монтаж в паре с другими выключателями на общей рамке 1-502-05
• Зона отдыха в квартире - сочетание с аналогичными розетками и выключателями серии Intro

Практические советы

• Перед монтажом отключите питание - даже при отключённой подсветке есть опасность поражения током
• При подключении шлейфа используйте провод сечением не менее 1,5 мм2 - для 10 А требуется минимальная площадь
• Не затягивайте винты слишком сильно - можно повредить контактную пластину внутри
• Если подрозетник слишком широкий - закрепите выключатель винтами, а не только лапками
• Для замены - достаточно снять декоративную клавишу, открутить два винта и вытянуть устройство
