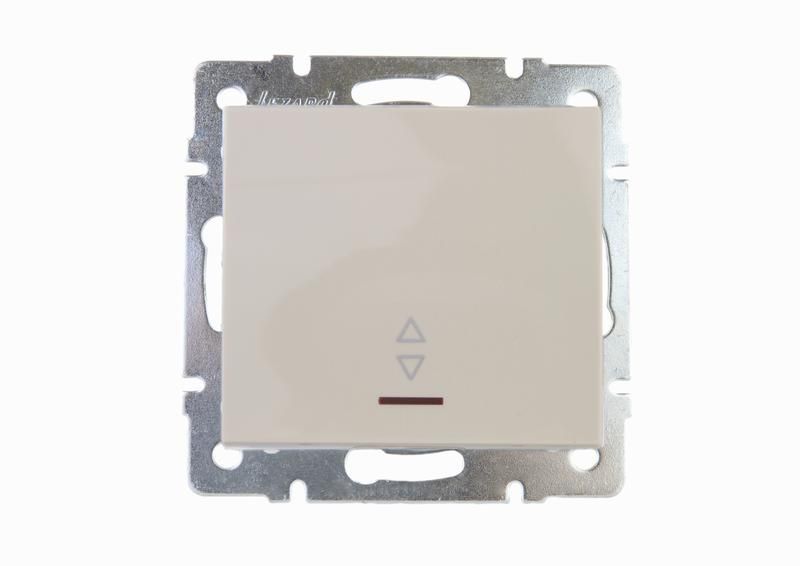

Переключатель проходной 1-кл. СП Rain IP20 с подсветкой механизм крем. LEZARD 703-0388-114

Переключатель проходной 1-клавишный с подсветкой кремовый механизм Lezard (арт. 703-0388-114) предназначен для коммутации освещения из двух мест с функцией индикации положения клавиши. Подходит для установки в жилых помещениях, коридорах и на лестницах, где требуется удобное управление светом. Механизм выполнен в рамочной серии RAIN, совместим с другими элементами этой линейки.

Назначение и область применения

Этот переключатель используется в схемах проходного управления - когда один светильник управляется двумя выключателями, расположенными в разных точках (например, у входа и выхода из комнаты, у основания и вершины лестницы). Кнопка с подсветкой позволяет легко найти выключатель в темноте. Устройство рассчитано на бытовое использование в помещениях с нормальной влажностью и температурным режимом.

Технические характеристики

• Количество клавиш: 1
• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество полюсов: 1
• Индикация: да (светодиодная подсветка клавиши)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: поликарбонат - прочный, термостойкий пластик
• Цвет: кремовый - сочетается с большинством интерьерных решений
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов до этого значения
• Способ монтажа: скрытый - устанавливается в подрозетник
• Тип крепления: винтовое - зажимы фиксируются болтами
• Климатическое исполнение: УХЛ3 - допускается эксплуатация в условиях умеренного климата с возможностью колебаний температуры от −25C до +40C
• Соответствие стандарту: ГОСТ Р 51321.1-2007

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками диаметром 68–70 мм. Для монтажа используйте только одножильные или многожильные медные провода сечением до 1,5 мм2. Не применяйте алюминиевые провода - они требуют специальных контактов. Переключатель проходной 1-клавишный с подсветкой кремовый механизм Lezard (арт. 703-0388-114) устанавливается в паре с другим аналогичным устройством - два таких выключателя формируют цепь проходного управления. Подключение выполняется по схеме: L - фаза, L1/L2 - проходные контакты. Индикация работает при наличии нагрузки - светодиод горит, когда выключатель замкнут.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51321.1-2007, что гарантирует безопасную работу при номинальных параметрах. Защита IP20 исключает риск поражения током при случайном прикосновении к контактам, но не обеспечивает защиту от влаги - не устанавливайте в ванных комнатах, на балконах или в сырых помещениях. Поликарбонатный корпус не поддерживает горение и устойчив к механическим воздействиям.

Преимущества

• Подсветка клавиши снижает риск ошибочного включения/выключения в темноте
• Кремовый цвет гармонирует с белыми, бежевыми и пастельными декорами
• Винтовые зажимы обеспечивают надёжный контакт даже при длительной эксплуатации
• Совместим с серийной продукцией RAIN - можно собирать единый стиль в интерьере
• Простая замена: не требует переделки проводки при замене старого выключателя того же типа

Ограничения применения

• Не предназначен для влажных помещений - IP20 недостаточно для ванной, кухни или бассейна
• Запрещено использовать с нагрузкой выше 10 А - не подключайте мощные нагреватели, кондиционеры или оборудование с высоким пусковым током
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в зажимы
• Не рекомендован для установки вне помещений - не выдерживает перепады температур ниже −25C и повышенную влажность

Примеры использования

• Управление светом в длинном коридоре - выключатели установлены у обоих концов
• Освещение лестницы между этажами - один выключатель у входа, второй у спальни
• Спальная комната с двумя входами - выключатель у двери и у кровати
• Чертёжный офис или мастерская - удобно включить свет, не вставая с рабочего места

Практические советы

• При монтаже проверьте соответствие сечения провода - превышение 1,5 мм2 вызывает перегрев и повреждение контактов
• Перед подключением отключите питание - даже при выключенном состоянии на одном из контактов может остаться фаза
• Если подсветка не работает после установки - проверьте целостность цепи и наличие нагрузки (например, лампы накаливания или LED с минимальной мощностью 5 Вт)
• Для долговечности не затягивайте винты слишком сильно - это может треснуть корпус из поликарбоната
• При замене старого выключателя - сравните тип подключения: проходной отличается от обычного наличием трёх клемм вместо двух
