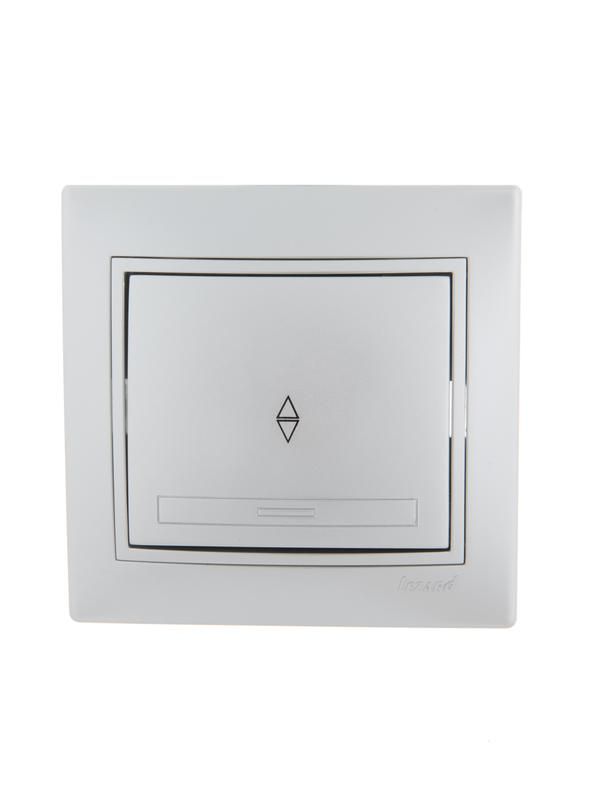

Переключатель проходной 1-кл. СП Mira 10А IP20 со вставкой сер. метал. LEZARD 701-1010-105

Переключатель проходной 1-клавишный Lezard 701-1010-105 предназначен для управления освещением с двух и более точек. Он сочетает надежную механическую конструкцию, совместимость со стандартными установочными коробками и защиту IP20, что делает его подходящим решением для внутренних помещений.

Назначение и область применения

Этот переключатель используется для переключения электрической цепи между двумя или более точками. Чаще всего применяется в системах управления светом: например, чтобы включить и выключить свет у входа в комнату и у кровати, или на лестничных пролетах. Подходит для жилых домов, квартир, офисов, коридоров и других закрытых помещений.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,3 кВт при 230 В (например, лампы накаливания, светодиодные светильники, маломощные трассы LED).
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В.
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; подходит только для сухих интерьеров.
• Количество клавиш: одна - управление одним контуром, требует парного использования с другим аналогичным переключателем.
• Максимальное сечение кабеля: 1,5 мм2 - допускает подключение медных проводов такого же или меньшего сечения.
• Тип монтажа: скрытый - устанавливается в подрозетник, корпус прячется в стену.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для большинства регионов России, кроме экстремально холодных.
• Материал корпуса: пластик - изоляционный, не горючий, устойчив к повседневному использованию.
• Тип крепления: винтовое - фиксируется в подрозетнике с помощью боковых лапок и винтов.
• Количество полюсов: один - переключает только одну фазу, ноль и земля проходят через распределительную коробку.
• Серия: MIRA - часть линейки Lezard с единым дизайном и габаритами, совместима с другими изделиями этой серии.
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для бытовых выключателей в РФ.

Совместимость и монтаж

Переключатель проходной Lezard 701-1010-105 устанавливается в стандартные круглые подрозетники диаметром 68 мм. Для работы требуется минимум два таких устройства: один на входе, второй - на выходе. Между ними прокладывается трехжильный кабель (фаза, перемычка, возврат). На задней стороне корпуса нанесена схема подключения - следите, чтобы провода были подключены согласно меткам. Кабели сечением больше 1,5 мм2 не допускаются - это может вызвать перегрев и деформацию контактных площадок.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, что гарантирует безопасность при нормальной эксплуатации. Защита IP20 исключает использование в сырых помещениях (ванна, баня, улица). Материал корпуса самозатухающий, предотвращает распространение пламени. Не рекомендуется использовать в средах с высокой запыленностью или агрессивными химическими веществами.

Преимущества

• Простая и проверенная конструкция - долговечна, не требует обслуживания.
• Совместима с популярными подрозетниками и кабелями 1,5 мм2 - легко заменяет старые модели.
• Серия MIRA обеспечивает единый стиль с другими выключателями и розетками Lezard - удобно для комплексного ремонта.
• Серебристый цвет маскирует царапины и потертости - сохраняет внешний вид дольше, чем белый.

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от воды и пара.
• Не предназначен для управления мощными нагрузками выше 2,3 кВт - для двигателей, нагревателей нужен автоматический выключатель.
• Требует обязательного парного использования - одиночный переключатель не выполняет функцию проходного.
• Запрещено подключать кабели сечением >1,5 мм2 - риск перегрева и выхода из строя.
• Не поддерживает диммеры, таймеры или умные системы - только механическое включение/выключение.

Примеры использования

• Освещение в спальне: включить свет у двери, выключить у кровати.
• Подъезд или лестница: включить свет на первом этаже, выключить на втором.
• Коридор длиннее 5 метров: управление с обоих концов.
• Производственные помещения с несколькими выходами - например, мастерская с двумя дверьми.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером.
• При подключении используйте маркировку проводов - особенно важна правильная связь между двумя переключателями.
• Если в стене мало места - выбирайте углубленные подрозетники, так как корпус этого переключателя имеет глубину около 40 мм.
• Для лучшей фиксации затягивайте винты равномерно - перекос может привести к плохому контакту.
• Не смешивайте этот переключатель с устройствами других серий - даже если они кажутся одинаковыми, габариты и механизм могут отличаться.
