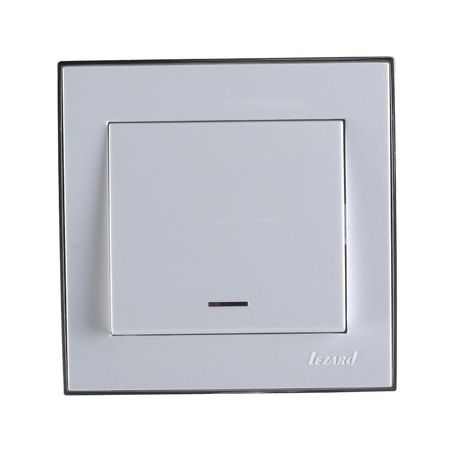

Выключатель 1-кл. СП Rain 10А IP20 с подсветкой бел. LEZARD 703-0202-111

Выключатель Lezard 703-0202-111 - это одноклавишный выключатель со светодиодной подсветкой, предназначенный для управления освещением в помещениях с скрытым монтажом. Модель выполнена из прочного поликарбоната, рассчитана на ток до 10 А и соответствует требованиям ГОСТ Р 51321.1-2007. Выключатель Lezard 703-0202-111 подходит для жилых и офисных помещений, где важна видимость переключателя в темноте.

Назначение и область применения

Выключатель Lezard 703-0202-111 предназначен для коммутации светильников и других нагрузок мощностью до 2,2 кВт (при 220 В). Подсветка позволяет легко найти устройство в темноте - особенно удобно в коридорах, спальнях, ванных комнатах и на лестницах. Применяется исключительно в помещениях с нормальной влажностью и отсутствием воздействия воды или пыли.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: 1
• Тип управления: возвратно-нажимной механизм
• Количество полюсов: 1
• Степень защиты: IP20 - защищён от доступа пальцев, но не от влаги и пыли
• Максимальное сечение провода: 1,5 мм2
• Материал корпуса: поликарбонат (ударопрочный, самозатухающий)
• Цвет: белый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но не конденсация
• Нормативный документ: ГОСТ Р 51321.1-2007
• Тип серии: рамочная - совместим с декоративными рамками стандартного формата
• Тип крепления: винтовые зажимы на контактных клеммах

Совместимость и монтаж

Выключатель Lezard 703-0202-111 устанавливается в стандартную круглую или прямоугольную подрозетник глубиной не менее 40 мм. Крепление осуществляется через винтовые зажимы на задней части устройства. Для подключения используется одножильный или многожильный медный провод сечением не более 1,5 мм2 - большие сечения не войдут в клеммы. Подключение выполняется согласно цветовой маркировке фазы (L) и нулевой/земляной линии (если есть). Подсветка активируется параллельно основному контакту - она горит при выключенном состоянии, чтобы указывать положение выключателя.

Безопасность и стандарты

Выключатель Lezard 703-0202-111 сертифицирован по ГОСТ Р 51321.1-2007, что гарантирует соответствие требованиям безопасности для бытовых электроустановок. Материал корпуса - самозатухающий поликарбонат, предотвращает распространение пламени. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от брызг и пыли - поэтому применение вне сухих помещений запрещено.

Преимущества

• Подсветка клавиши снижает риск ошибочного включения/выключения в темноте
• Пластиковый корпус устойчив к механическим повреждениям и химическим воздействиям
• Совместим с большинством стандартных рамок и подрозетников
• Простая установка благодаря винтовому креплению и четкой маркировке клемм
• Энергоэффективная LED-индикация потребляет минимальный ток, не влияя на работу сети

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, улица) - степень защиты IP20 недостаточна
• Запрещено использовать с нагрузкой выше 10 А (например, мощные нагреватели, насосы)
• Не поддерживает управление двумя группами освещения - только однополюсное включение
• Сечение провода не должно превышать 1,5 мм2 - попытки вставить thicker провод приведёт к плохому контакту и перегреву
• Не рекомендован для установки в местах с постоянным пылевым или агрессивным окружением

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Контроль точечного освещения в гостиной
• Включение вытяжки над рабочей зоной на кухне (если нет брызг воды)
• Общий выключатель в детской комнате

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подведена к клемме
• Проверьте, чтобы провод был плотно затянут в клемме - слабый контакт вызывает нагрев и искрение
• Если используете многожильный провод, обжмите его наконечником перед вставкой - так надёжнее
• Выбирайте рамку с подходящим типом крепления - модель из серии RAIN требует рамок с внутренними фиксаторами
• Не закрывайте подсветку изоляционной лентой или декоративными элементами - это нарушит её функциональность
• При замене старого выключателя проверьте, совпадают ли размеры подрозетника - некоторые модели имеют увеличенную базу
