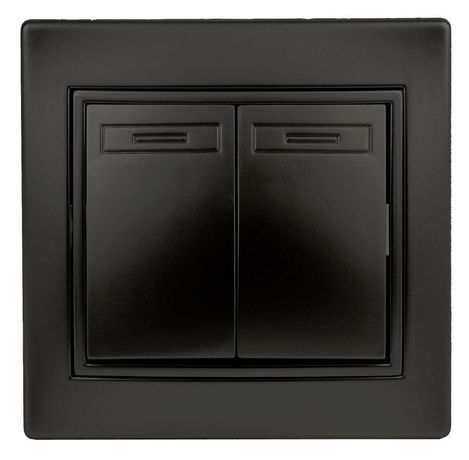

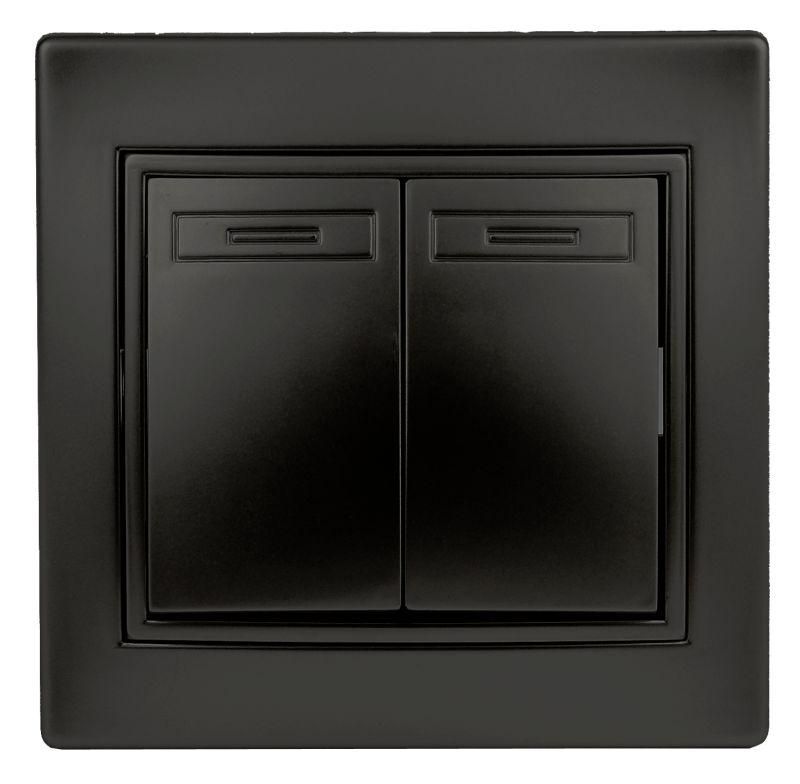

Выключатель двухклавишный, в рамку (скрытого монтажа) антрацит 10А 250В винтовые зажимы Intro Plano 1-104-05 - Б0044563 ЭРА

Выключатель двойной серии Plano, бренд ЭРА, артикул б0044563 - это надёжный коммутирующий элемент для внутренней проводки в жилых и офисных помещениях. Он рассчитан на работу при 250 В и 10 А, имеет два независимых переключателя, глянцевую антрацитовую отделку и защищён от попадания пальцев и мелких предметов (IP20). Подходит для управления светом в двух зонах - например, люстрой и точечными светильниками.

Назначение и область применения

Выключатель Plano предназначен для ручного включения и отключения электрических цепей мощностью до 2,5 кВт (при 250 В и 10 А). Используется в системах внутреннего освещения: квартирах, домах, офисах, административных зданиях. Подходит для управления двумя группами светильников - например, основным светом и подсветкой, или светом в комнате и коридоре. Не применяется во влажных помещениях, на улице или в местах с высокой запылённостью из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: две, каждая управляет одним полюсом
• Степень защиты: IP20 - предотвращает доступ пальцев и объектов диаметром >12,5 мм, но не защищает от воды и пыли
• Способ подключения: винтовые клеммы с двумя отверстиями на каждом контакте
• Способ монтажа: скрытый, в подрозетник
• Количество модулей: 2 (занимает место двух стандартных модулей в распределительной коробке)
• Материал корпуса: негорючий термопласт
• Цвет: антрацит (серый матовый с глянцевой поверхностью)
• Подсветка: отсутствует
• Форма крепления: монтажные лапки + винты
• Схема подключения: 2×1-полюсный - каждая клавиша разрывает один фазный провод

Совместимость и монтаж

Выключатель Plano совместим с любыми стандартными подрозетниками диаметром 68–70 мм. Монтаж выполняется двумя способами: через монтажные лапки (распорные) или с помощью винтов, что повышает надёжность фиксации. Клеммы расположены вертикально - это упрощает прокладку проводов и снижает риск перегиба. Каждая клемма имеет два отверстия: одно для входящего провода, второе - для выходящего, что позволяет организовать последовательную цепочку (шлейф) между несколькими выключателями без дополнительных перемычек. Для установки нескольких устройств в одну линию рекомендуются многоместные рамки: 2-постовая (1-502-xx), 3-постовая (1-503-xx), 4-постовая (1-504-xx), где xx - цветовой код (например, 05 - антрацит).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Корпус изготовлен из самозатухающего термопласта, который не распространяет горение. Защита IP20 исключает случайный контакт с токоведущими частями, но не предназначена для влажных сред. Применение в банях, кухнях с повышенной влажностью или на улице недопустимо.

Преимущества

• Две независимые клавиши позволяют управлять двумя нагрузками одновременно без необходимости использовать два отдельных устройства
• Винтовые клеммы с двумя отверстиями обеспечивают надёжное соединение и возможность шлейфового подключения
• Глянцевая поверхность легко моется, не царапается при регулярном использовании
• Комплектация с рамкой снижает время монтажа - не требуется докупать отдельные декоративные элементы
• Совместимость с широкой линейкой рамок серии Plano позволяет создавать единый дизайн группы выключателей

Ограничения применения

• Не используется в условиях повышенной влажности (ванная, бассейн, уличные конструкции)
• Не подходит для помещений с высоким уровнем пыли - IP20 не обеспечивает защиту от пылевых частиц
• Работает только с активной нагрузкой (лампы накаливания, светодиоды, нагреватели); не предназначен для управления двигателями или мощной индуктивной нагрузкой без дополнительных средств защиты
• Не имеет подсветки - невозможно определить положение клавиш в темноте

Примеры использования

• Управление потолочным светильником и ночным освещением в спальне
• Переключение между основным светом и подсветкой в гостиной
• Контроль освещения в коридоре и туалете через один выключатель
• Установка в паре с другими выключателями серии Plano в единой рамке для создания гармоничного интерьера

Практические советы

• При подключении используйте провода сечением 1,5–2,5 мм2 - они подходят по токовым характеристикам для 10 А
• Затягивайте винты клемм равномерно, чтобы не деформировать пластик; переизбыток усилия может треснуть корпус
• Если устанавливаете несколько выключателей в ряд - выбирайте рамки того же цвета (код 05 - антрацит), чтобы сохранить визуальное единство
• Проверьте глубину подрозетника перед монтажом: выключатель требует минимум 45 мм свободного пространства
• Для замены старого выключателя - отключите питание, проверьте отсутствие напряжения тестером, затем отсоедините провода по цветам (L - фаза, N - ноль, PE - земля)
