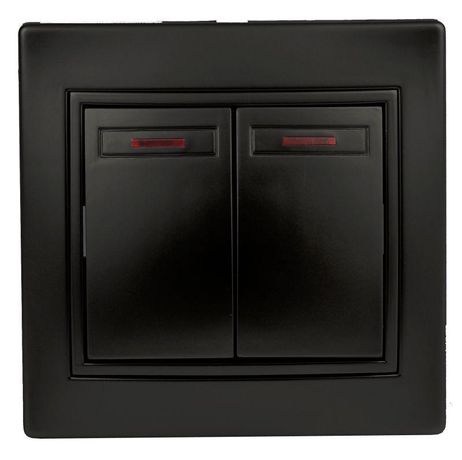

Выключатель двухклавишный, в рамку (скрытого монтажа) с подсветкой антрацит 10А 250В винтовые зажимы Intro Plano 1-105-05 - Б0044564 ЭРА

Выключатель двойной с подсветкой ЭРА Intro Plano - устройство для управления двумя группами света в помещениях с скрытой проводкой. Модель выполнена из негорючего термопласта, имеет светодиодную индикацию и совместима с подрозетниками стандартного размера. Артикул б0044564 соответствует серии СУ и цвету антрацит.

Назначение и область применения

Выключатель двойной с подсветкой ЭРА Intro Plano предназначен для коммутации двух независимых цепей освещения - например, основного света и ночника, или света в комнате и коридоре. Подсветка позволяет легко найти выключатель в темноте. Применяется в жилых домах, офисах, гостиницах и других объектах с внутренней электропроводкой. Не рекомендован для влажных помещений из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 2 (двухклавишный)
• Способ подключения: винтовые клеммы с двумя отверстиями каждая
• Схема подключения: 2×1-полюсный (каждая клавиша управляет одной фазой)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: термопласт, негорючий
• Отделка: глянцевая, цвет - антрацит (серый)
• Количество модулей: 2
• Тип серии: моноблок (единый корпус с рамкой)
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: монтажные лапки + винты
• Индикация: светодиодная подсветка клавиш

Совместимость и монтаж

Выключатель ЭРА Intro Plano устанавливается в стандартный подрозетник диаметром 68–70 мм. Крепление осуществляется за счет монтажных лапок и дополнительных винтов - это повышает устойчивость при нагрузках. Винтовые клеммы имеют два отверстия: одно для входящего провода, второе - для выходящего, что позволяет организовать последовательное подключение нескольких выключателей в одну цепь (шлейф). Для установки в один ряд двух, трех или четырех выключателей требуются многоместные рамки: 1-502-05 (2-постовая), 1-503-05 (3-постовая), 1-504-05 (4-постовая) - где «05» указывает на цвет антрацит.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. Материал корпуса - негорючий термопласт, обеспечивающий самозатухание при перегреве. Степень защиты IP20 исключает контакт с пальцами, но не защищает от влаги - поэтому применение в ванных, кухнях, подвалах и на улице запрещено. Соответствие нормам ГОСТ Р 50030.2 и IEC 60669-1 подтверждается конструкцией и материалами.

Преимущества

• Подсветка клавиш снижает риск ошибочного включения в темноте
• Два отверстия в каждой клемме упрощают шлейфовое подключение без дополнительных перемычек
• Жесткая фиксация через лапки и винты предотвращает люфт при частом использовании
• Глянцевая поверхность легко моется, не собирает пыль
• Рамка в комплекте - не требуется докупать отдельно

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, бассейн) - IP20 не защищает от брызг и пара
• Нельзя использовать для управления мощными нагревательными приборами выше 2,5 кВт (при 250 В)
• Не предназначены для внешней установки или открытой проводки
• Не совместим с системами автоматизации (умный дом) - механический тип управления

Примеры использования

• Управление светом в спальне: одна клавиша - потолочные светильники, другая - торшер или ночник
• Освещение коридора и прихожей - два отдельных контура с одной точки
• Зональное освещение в гостиной: основной свет и декоративная подсветка
• Установка в ряд с другими выключателями в квартире - с использованием 2- или 3-постовой рамки

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клеммам
• При подключении шлейфа используйте провода одного сечения (обычно 1,5 мм2 для освещения)
• Проверьте глубину подрозетника - он должен полностью вместить корпус выключателя без выпирания
• Для долговечности не затягивайте винты клемм слишком сильно - можно повредить медные жилы
• Если нужна единая эстетика - выбирайте рамки того же цвета (антрацит - код 05)
